z41H-25C DN100闸阀型号说明，各代表什么意思

[ 2024-06-14 ]

z41H-25C DN100闸阀型号说明，各代表什么意思?
Z41H-25C
Z代表闸阀
4代表法兰连接
1代表明杆
H代表硬密封
25代表25公斤压力
C 代表阀体是铸钢的

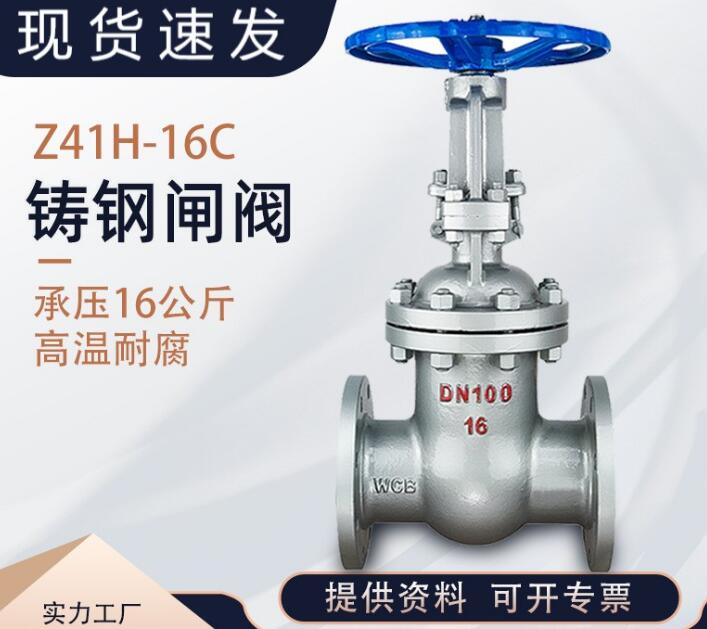

25公斤铸钢法兰明杆闸阀

根据型号来看的话就是D代表闸阀，4代表法兰连接，1结构形式楔形单闸板，H密封面材质13Cr系列合金钢，DN100表示闸阀公称通径。问题在于2.5 一把常规的型号是Z41H-16C Z41H-25C 不知道你这边代表是不是25公斤还是2.5公斤，后面没有表示的话就是代表阀体采用的铸铁材质。通用名称：手动闸阀，法兰闸阀，铸钢闸阀、碳钢闸阀、明杆闸阀、硬密封闸阀等。适用温度：-20℃~425℃适用工况：广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

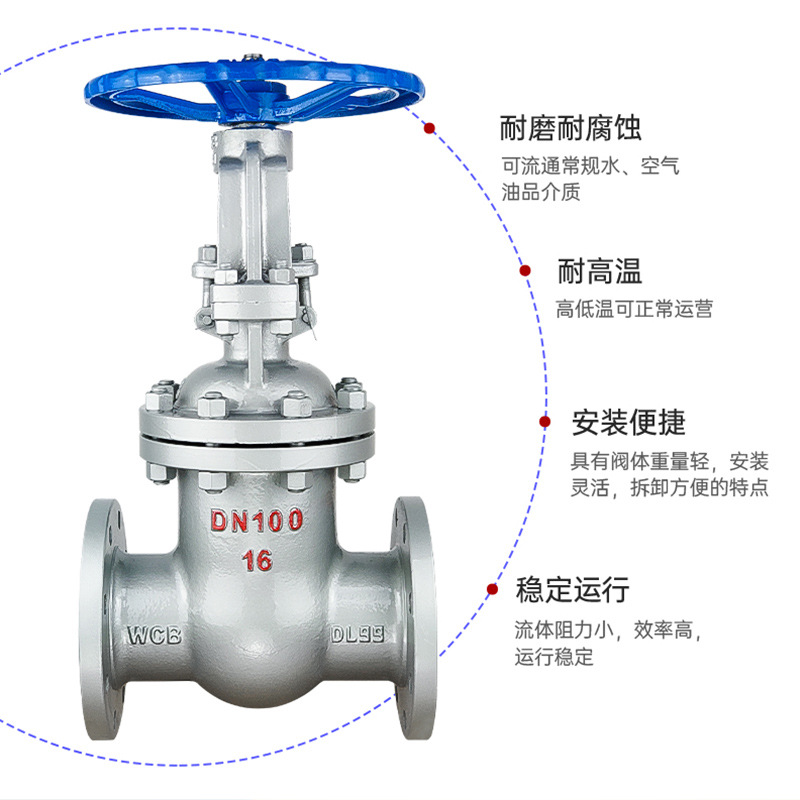

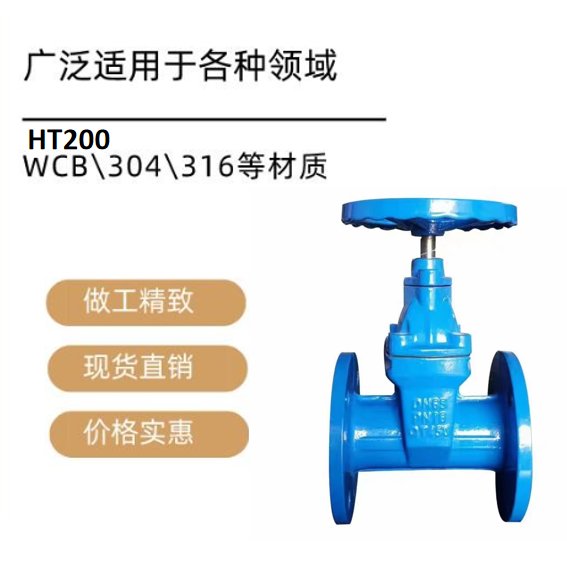

闸阀dn100

公称压力或压力级：

PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K

公称通径或口径：

DN10～1000、NPS 1/2 ～36"

驱动方式：

手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动

阀体材料：

WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

由于闸阀具有许多优点，因此使用范围很广。通常DN≥50mm的管路作为切断介质的装置都选用闸阀，甚至在某些小口径的管路上（如DN15～40mm），仍保留了一部分闸阀。

z41H-25C DN100闸阀型号说明

型号	材料
型号	阀体、阀盖	阀杆	密封面	填料
Z41H-16C、25	碳素钢	铬不锈钢	堆焊铁基合金	石棉石墨或柔性石墨
Z41Y-16C、25	碳素钢	铬不锈钢	堆焊硬质合金	石棉石墨或柔性石墨
Z41W-16P、25P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	石棉石墨或柔性石墨
Z41Y-16P、25P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金
Z41W-16R、25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-16R、25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z41Y-16I、25I	铬钼合金钢	铬钼合金钢	堆焊硬质合金
Z41Y-16V、25V	铬钼钒钢	铬钼钒钢	堆焊硬质合金	柔性石墨
Z41H-40~200	碳钢	铬不锈钢	碳钢+Cr13或硬质合金	柔性石墨
Z41H-40I~200I	铬钼钢	合金钢	合金钢+硬质合金	柔性石墨
Z41H-40P~200P	铬镍钛钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨
Z41H-40R~200R	铬镍钼钛钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨

名称	喜乐彩票铸钢法兰闸阀
型号	喜乐彩票 Z41H-25C
喜乐彩票产品数量	长期有货，库存充足
价格说明	厂商直销，最优价
包装	喜乐彩票编织袋（如有特殊要求，另商）
连接形式	法兰
传动方式	喜乐彩票手动（Z41H）
	气动（Z641H）
	喜乐彩票电动（Z941H）
公称通径（DN）	喜乐彩票 65（mm）
喜乐彩票压力范围（PN）	1.6（Mpa）
喜乐彩票适用介质	喜乐彩票水、蒸汽、油品等
适用温度	喜乐彩票 ≤425℃
喜乐彩票主体材料	铸钢、不锈钢

公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b	喜乐彩票 Z-ød	D6	f	f0	H	H1	D0	重量 (kg)
喜乐彩票　1.6	40	240	150	110	88	20	喜乐彩票 4-ø17.5				340	400	220	21
	50	250	165	125	102	20	4-ø17.5				喜乐彩票 348	408	220	22
	65	270	185	145	122	20	4-ø17.5				350	415	220	33
	80	280	200	160	133	20	8-ø17.5				428	510	280	36
	100	300	220	180	158	20	8-ø17.5				571	670	280	47
	喜乐彩票 125	325	250	210	184	22	喜乐彩票 8-ø17.5				614	756	320	78
	150	350	285	240	212	24	8-ø22				682	848	320	85
	喜乐彩票 200	400	340	295	268	26	12-ø22				820	喜乐彩票 1036	400	150
	喜乐彩票 250	450	405	355	320	30	12-ø26				968	喜乐彩票 1244	450	273
	喜乐彩票 300	500	460	410	370	30	喜乐彩票 12-ø26				喜乐彩票 1145	1474	560	379
	350	550	520	470	430	34	喜乐彩票 16-ø26				1280	1663	640	590
	400	600	580	525	482	36	16-ø30				1450	1886	720	894
	500	700	715	650	585	44	20-ø33				1676	喜乐彩票 2181	720	958
2.5	40	240	150	110	88	20	4-ø17.5				340	400	220	22
	50	250	165	125	102	20	4-ø17.5				348	408	220	28
	65	270	185	145	122	22	8-ø17.5				350	415	220	33
	80	280	200	160	133	22	8-ø17.5				425	510	280	46
	100	300	235	190	158	24	8-ø22				571	670	280	64
	125	325	270	220	184	28	8-ø26				614	750	320	105
	150	350	300	250	212	30	8-ø26				682	848	320	134
	200	400	360	310	278	34	12-ø26				820	1036	400	213
	250	450	425	370	335	36	12-ø30				968	1244	450	290
	300	500	485	430	390	40	16-ø30				1145	1474	560	399
	350	550	555	490	450	44	16-ø33				1280	1663	640	631
	400	600	620	550	505	44	16-ø36				1450	1886	720	900
	500	700	730	660	615	44	20-ø36				1676	2181	720	1180
4.0	50	250	160	125	100	20	4-ø18	88	3	4	370	438	280	31
	65	280	180	145	120	22	8-ø18	110	3	4	393	473	280	39
	80	310	195	160	135	22	8-ø18	121	3	4	455	550	320	47
	100	350	230	190	160	24	8-ø23	150	3	4.5	551	670	360	73
	125	400	270	220	188	28	8-ø25	176	3	4.5	634	776	400	98
	150	450	300	250	218	30	8-ø25	204	3	4.5	708	883	400	123
	200	550	375	320	282	38	12-ø30	260	3	4.5	860	1086	450	222
6.4	50	250	175	135	105	26	4-ø23	88	3	4	370	438	450	35
	65	280	200	160	130	28	8-ø23	110	3	4	393	473	280	44
	80	310	210	170	140	30	8-ø23	121	3	4	455	550	280	61
	100	350	250	200	168	32	8-ø25	150	3	4.5	551	670	320	86
	125	400	295	240	202	36	8-ø30	176	3	4.5	634	776	360	140
	150	450	340	280	240	38	8-ø34	204	3	4.5	718	893	400	180
	200	550	405	345	300	44	12-ø34	260	3	4.5	873	1100	450	273
10.0	50	250	195	145	112	28	4-ø25	88	3	4	433	507	280	48
	65	280	220	170	138	32	8-ø25	110	3	4	466	557	280	68
	80	310	230	180	148	34	8-ø25	121	3	4	540	641	320	90
	100	350	265	210	172	38	8-ø30	150	3	4.5	606	726	360	129
	125	400	310	250	210	42	8-ø34	176	3	4.5	689	835	400	212
	150	450	350	290	250	46	12-ø34	204	3	4.5	775	952	450	285
	200	550	430	360	312	54	12-ø41	260	3	4.5	980	1214	560	426
