z941h的型号和参数及功能介绍

[ 2024-06-28 ]

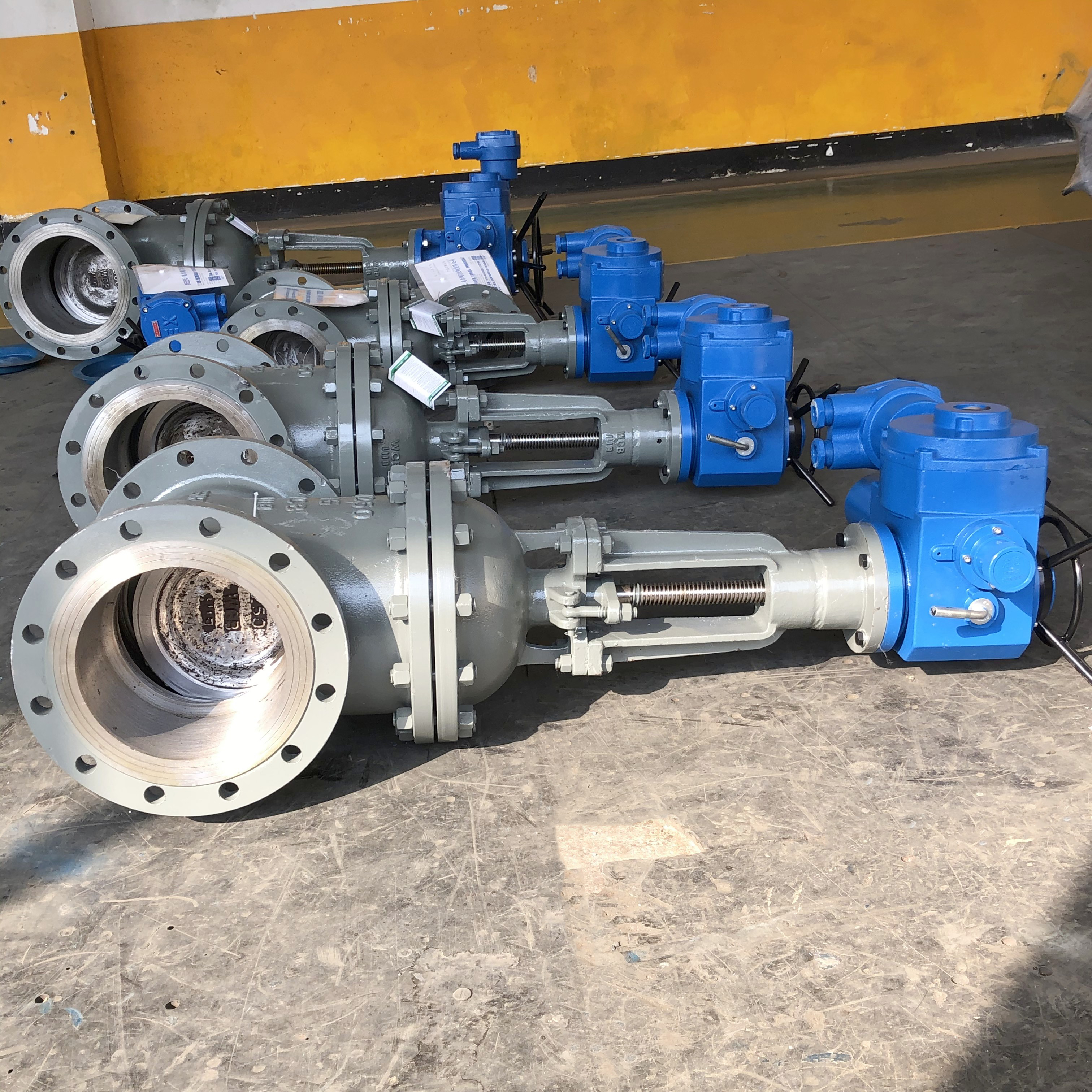

Z941H铸钢电动闸阀生产厂家中耐泵业提供:Z941H铸钢电动闸阀产品说明书、性能参数、安装尺寸、故障排除等详细信息。Z941H-16C、Z941H-25C、Z941H-40C铸钢材质电动闸阀适用于石油、化工、火力电站等...电动闸阀Z941H/W是用电动执行器控制闸阀,带动闸板上下动作,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。以电动装置的不同,分为普通开关型,防爆型和整体型,整...产品性能参数: 主要性能参数型号 PN 工作压力/MPa 适用温度/℃ 适用介质 Z941H-16C~63 16~63 1.6~6.3 ≤425 水、蒸汽、油品 Z941Y-16C~63 Z941Y-16P~63P ≤150 弱腐蚀性介质 Z941...

Z941H-16电动闸阀的性能参数: 电动闸阀是在闸阀的基础上安装了电动执行器,阀门开启和关闭由电动装置来控制。阀与执行机构的连接采用直连方式,电动执行机构内置...Z941H铸钢电动闸阀生产厂家中耐泵业提供:Z941H铸钢电动闸阀产品说明书、性能参数、安装尺寸、故障排除等详细信息。Z941H-16C、Z941H-25C、Z941H-40C铸钢材质电动闸阀适用于石油、化工、火力电站等...电动闸阀Z941H/W是用电动执行器控制闸阀,带动闸板上下动作,从而实现阀门的开和关。其可分为上下两部分,上半部分为电动执行器,下半部分为阀门。以电动装置的不同,分为普通开关型,防爆型和整体型,整...产品性能参数: 主要性能参数型号 PN 工作压力/MPa 适用温度/℃ 适用介质 Z941H-16C~63 16~63 1.6~6.3 ≤425 水、蒸汽、油品 Z941Y-16C~63 Z941Y-16P~63P ≤150 弱腐蚀性介质 Z941...

Z941H.Z940H电动法兰闸阀由本公司精心生产的一款闸阀,在保证质量的同时,价格也非常合理,以及在售后方面我们也做的非常完善。选择我们公司的这款产品一定不会让您失望。Z941H-16电动闸阀的性能参数: 电动闸阀是在闸阀的基础上安装了电动执行器,阀门开启和关闭由电动装置来控制。阀与执行机构的连接采用直连方式,电动执行机构内置...电动闸阀Z941H/W配有电动执行机构(开关型和调节型,并带有防过边机构)和手动及其保护机构(手动和可自锁的电动手动转换装置)的低支架明杆闸阀。
电动阀

体、盖、板 Body Cover Disc	阀杆 Stem	密封面喜乐彩票 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度 Working Temperature	适用介质 Suitable Medium
WCB	喜乐彩票 2Cr13	喜乐彩票 13Cr STL 喜乐彩票木体材料 With Body Material 尼龙 Nylon	增强柔性石墨喜乐彩票 13Cr/柔性石墨喜乐彩票 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢喜乐彩票 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨喜乐彩票增强柔性石墨喜乐彩票 Flexible Graphite 喜乐彩票 Enhanced Flexible Graphite 喜乐彩票 SFB/260 喜乐彩票 SFP/260 喜乐彩票 PTFE	≤425	喜乐彩票水蒸汽油品 Water 喜乐彩票 Steam Ｏil Goods
WC1	喜乐彩票 38CrMoAl 25Cr2MoV	喜乐彩票 ≤450
WC6	≤540
WC9	≤570
C5 C12	喜乐彩票 ≤540
ZGCr5Mo	≤200	硝酸类 Nitric acid
ZG1Cr18Ni9Ti	喜乐彩票 1Cr18Ni9Ti
≤200	醋酸类 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

喜乐彩票 z941h的型号和参数及功能介绍主要尺寸

喜乐彩票 GB 1.6MPa(BTL)
DN	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800
L	250	265	280	300	350	400	450	500	550	600	650	700	800	900	1000
H (开)	415	450	530	620	850	1035	1245	1450	喜乐彩票 1475	喜乐彩票 1885	喜乐彩票 2010	2180	喜乐彩票 2345	喜乐彩票 2700	2850
H1(配DZW)	620	715	765	840	875	喜乐彩票 1015	1135	1375	1485	喜乐彩票 1890	喜乐彩票 1990	喜乐彩票 2040	2285	2345	2680
D0	240	240	280	300	350	400	450	500	500	600	700	750	800	850	950
喜乐彩票 Wt/(Kg)	22	30	44	47	96	160	228	300	388	566	900	1195	喜乐彩票 1450	2100	喜乐彩票 2620

GB 2.5MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	265	280	300	350	400	450	500	550	600	650	700	800
H (开)	415	450	530	620	850	1035	1245	1450	1475	1885	2010	2180	2345
H1(配DZW)	620	715	765	840	1015	1135	1375	1485	1485	喜乐彩票 1920	1990	2040	280
D0	240	240	280	320	400	400	450	500	500	600	700	700	800
Wt(Kg)	23	32	46	67	112	218	290	324	430	650	1010	1250	1525

GB 4.0MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
H (开)	415	450	565	590	885	1065	1250	1530	1675	1900	2060	2250	2575
D0	240	240	280	320	400	500	550	640	640	750	750	800	900
Wt/RF(Kg)	28	35	47	68	150	235	374	550	680	905
