pxw矿用防爆电动配水闸阀型号

[ 2024-08-22 ]

PXW矿用防爆电动配水闸阀的型号包括PXWII(I)-400、PXWII(I)-500、PXWII(I)-600、PXWII(I)-800、PXWII(I)-1000、PXWII(I)-1200。‌这些型号的阀门具有不同的公称通径，从400mm到1200mm不等，适用于不同的工作压力和温度条件。具体来说，这些阀门的公称压力为0.1MPa，试验压力为0.25MPa，介质为水，温度不超过80℃，而电机功率和额定电流则根据不同的型号有所不同。例如，PXWII(I)-400型号的配套电动装置型号为ZB20-24，电机功率为0.55Kw，额定电流为1.39A（660V）。这些阀门专门设计用于煤矿等工业环境，满足矿用设备的防爆和安全要求，确保在恶劣条件下的可靠运行‌。

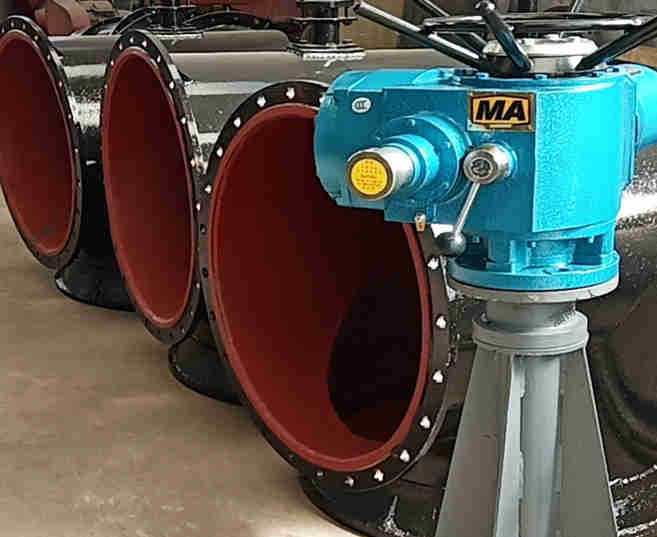

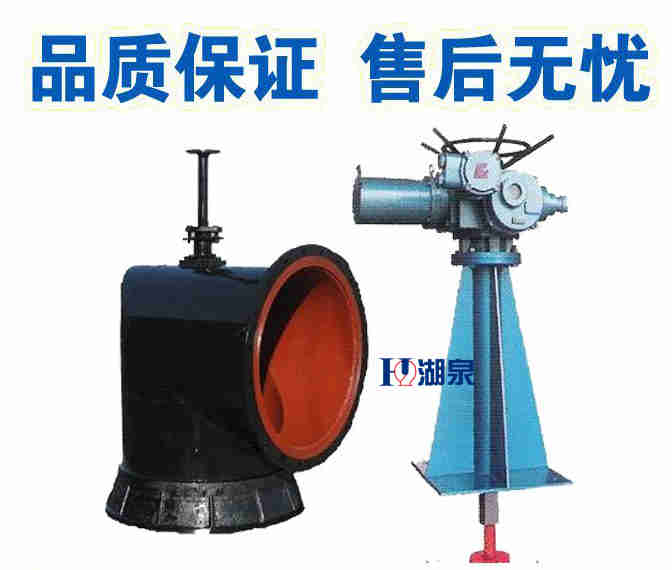

喜乐彩票 PXW系列矿用配水阀是在原PZI型的基础上进行了改良设计；PXWI型为手动，PXWII型是在改良设计的基础上增加矿用阀门电动装置，来满足煤矿水泵房无人值班，全自动化生产的需求。PXW系列矿用配水闸阀具有结构简单、密封性能好、清污方便、操作灵活、省力等特点，主要应用于井下泵房吸水井的配水之用。

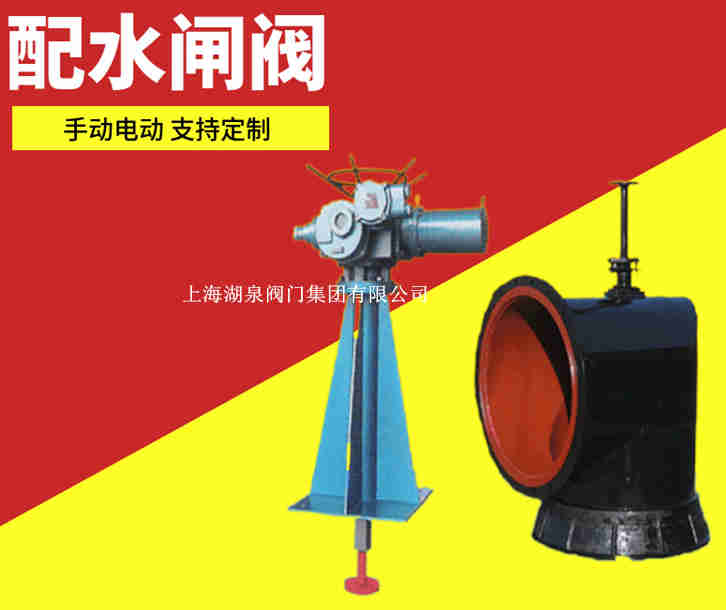

配水闸阀

主要性能规范

型号		PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	喜乐彩票 PXWII（I）-1200
喜乐彩票公称通径（mm）		400	500	600	喜乐彩票 800	喜乐彩票 1000	喜乐彩票 1200
介质和温度		水、≦80℃
公称压力（MPa）		0.1（试验压力0.25）
操作行程（mm）		喜乐彩票 220	220	喜乐彩票 290	300	350	350
配套电动装置型号		喜乐彩票 ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
电机功率（Kw）		喜乐彩票 0.55	0.55	0.75	0.75	1.1	1.5
喜乐彩票额定电流喜乐彩票（A）	喜乐彩票 660V	1.39	喜乐彩票 1.39	2	2	2	2.6
喜乐彩票额定电流喜乐彩票（A）	喜乐彩票 380V	2.2	喜乐彩票 2.2	2.62	喜乐彩票 2.62	4	喜乐彩票 4.12

主要连接尺寸及相关参数

阀门型号	DN		D		D1		D2		D3		d		H1		h1		h2		h3		h4
PXWII（I）-400	400		喜乐彩票 540		喜乐彩票 495		90		120		35		1066		喜乐彩票 250		喜乐彩票 462		523		喜乐彩票 1250
喜乐彩票 PXWII（I）-500	喜乐彩票 500		喜乐彩票 640		喜乐彩票 600		90		120		35		1066		喜乐彩票 300		喜乐彩票 512		673		喜乐彩票 1250
喜乐彩票 PXWII（I）-600	喜乐彩票 600		760		705		90		135		45		1066		喜乐彩票 350		喜乐彩票 602		喜乐彩票 768		喜乐彩票 1250
PXWII（I）-800	800		960		920		90		喜乐彩票 135		45		1066		喜乐彩票 450		喜乐彩票 702		868		1250
PXWII（I）-1000	1000		1160		1120		110		160		50		喜乐彩票 1315		550		842		1119		1500
PXWII（I）-1200	喜乐彩票 1200		1450		1380		110		喜乐彩票 160		50		1315		600		1010		喜乐彩票 1300		喜乐彩票 1500
喜乐彩票
喜乐彩票阀门型号	a1	a2		b1		b2		C		C1		C2		n×d1		n×d2		喜乐彩票 n×d3		喜乐彩票 n×d4
PXWII（I）-400	300	喜乐彩票 300		400		400		410		260		70		4×ф19		喜乐彩票 2×ф15		4×ф17		16×ф23
PXWII（I）-500	喜乐彩票 300	300		400		400		470		340		70		喜乐彩票 4×ф19		喜乐彩票 2×ф15		喜乐彩票 4×ф17		16×ф23
PXWII（I）-600	300	300		喜乐彩票 400		喜乐彩票 400		喜乐彩票 520		360		80		4×ф19		喜乐彩票 2×ф19		4×ф17		20×ф25
喜乐彩票 PXWII（I）-800	300	300		喜乐彩票 400		400		喜乐彩票 625		460		80		喜乐彩票 4×ф19		喜乐彩票 2×ф19		喜乐彩票 4×ф17		喜乐彩票 24×ф30
PXWII（I）-1000	喜乐彩票 400	喜乐彩票 400		500		500		720		560		喜乐彩票 100		4×ф19		喜乐彩票 2×ф19		6×ф22		喜乐彩票 27×ф30
PXWII（I）-1200	400	400		500		喜乐彩票 500		喜乐彩票 820		660		100		4×ф19		2×ф19		喜乐彩票 6×ф22		30×ф30

关于尺寸的使用说明

H（mm）		喜乐彩票 5000	4500	4000	3500
h 喜乐彩票（mm）	喜乐彩票 PXWII（I）－400/500	喜乐彩票 3765	喜乐彩票 3265	喜乐彩票 2765	喜乐彩票 2265
	PXWII（I）－600/800	3497	2997	喜乐彩票 2497	1997
	PXWII（I）－1000/1200	3100	喜乐彩票 2600	2100	1600
