闸阀Z41W-16P，DN65型号什么意思，生产厂家

[ 2024-09-10 ]

更多产品点击：闸阀

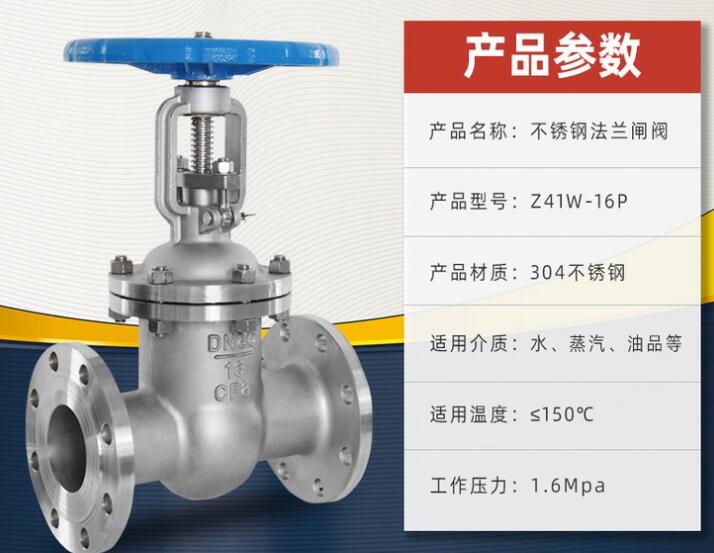

‌闸阀Z41W-16P型号的字母和数字有其特定的含义，分别代表阀门的类型、连接方式、结构形式、密封材料、公称压力和阀体材质。‌

Z——代表阀门类别《闸阀》

4——代表连接方式《法兰》

1——代表结构形式《明杆》

W——代表密封堆焊《不锈钢合金》

-《分隔键》

16——代表公称压力《1.6MPA》

P——代表阀体材质《不锈钢CF8》

DN65——代表口径65mm

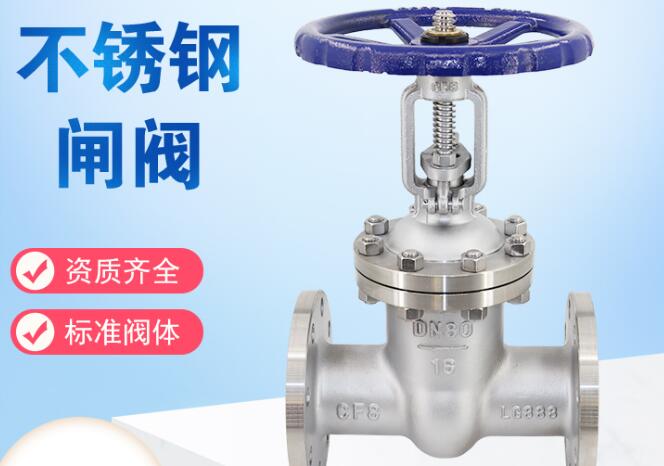

Z41W-16P不锈钢法兰闸阀适用于-20～425℃,压力PN1.0-16Mpa的水、蒸汽、油品、腐蚀性介质中,广泛应用于石油、化工、建筑、城市给排水、火力发电厂等领域做管道的启闭控制单元。Z41W不锈钢闸阀的开闭部分为闸板。压头的运动方向垂直于流体的方向。闸阀只能完全打开和完全关闭，不能调节和节流。门有两个密封面。最常见模式闸阀的两个密封面形成楔形。楔角随阀门参数而变化，通常为50，介质温度不高达2°52。楔形闸阀的闸门可以做成一个整体，称为刚性闸门;它也可以制成一个可以产生少量变形的浇口，以改善其加工性能并补偿加工过程中密封面角度的偏差。该板称为弹性百叶窗。

不锈钢闸阀材质分为304不锈钢，316不锈钢，321不锈钢，301不锈钢等。

不锈钢闸阀性能规范

型号	公称压力 (MPa)	实验压力			喜乐彩票工作温度(℃)	适用介质
型号	公称压力 (MPa)	喜乐彩票强度(水)(Mpa)	喜乐彩票密封(水)空气	低压密封空气(Mpa)	喜乐彩票工作温度(℃)	适用介质
Z4IH-16C Z41W-16P(R)	喜乐彩票 1.6	2.4	1.8	0.6	喜乐彩票 ≤200	喜乐彩票 NITRICACID
						硝酸类
						喜乐彩票 ACETICACID
						喜乐彩票醋酸类
						NITRICACID
喜乐彩票 Z41W-25P(R)	2.5	喜乐彩票 3.8	2.8	喜乐彩票 0.6	≤200	硝酸类
喜乐彩票 Z41W-40P(R)	喜乐彩票 4.0	喜乐彩票 6.0	喜乐彩票 4.4	喜乐彩票 0.6	喜乐彩票 ≤200	ACETICACID
喜乐彩票 Z41W-64P(R)	喜乐彩票 6.4	9.6	喜乐彩票 7.0	0.6	≤200	喜乐彩票醋酸类

不锈钢闸阀主要零件材质

阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
闸板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
阀杆	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨Graphite
垫片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
压盖	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

不锈钢闸阀1.6MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

喜乐彩票不锈钢闸阀2.5MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	喜乐彩票 2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
