电动插板阀型号及参数规格详解图片
[ 2025-04-09 ]

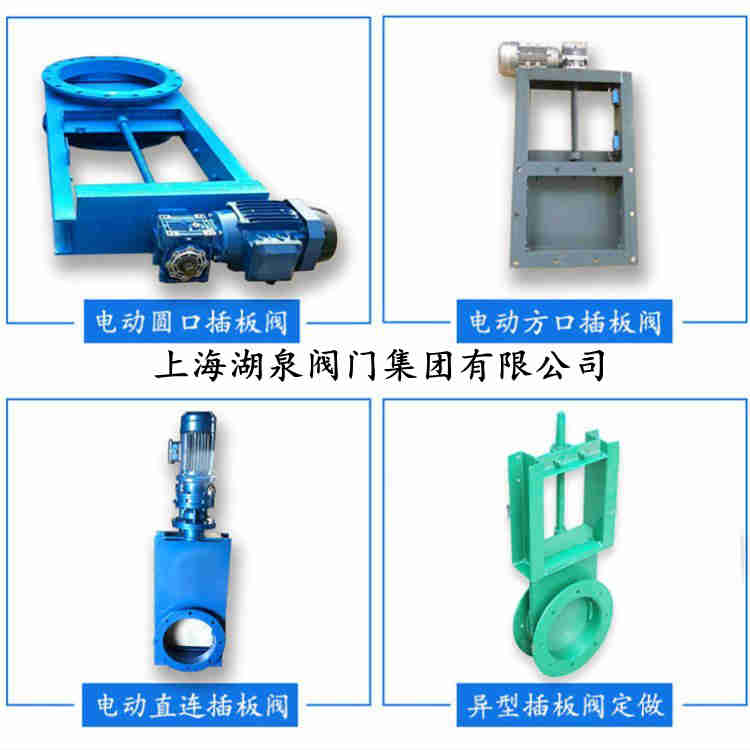

电动插板阀的主要型号及其参数规格如下：
- QLVD-I、LMD-I、DLVD-I、DYlVD-I、LC、SZF：这些型号的电动插板阀具有不同的规格和性能参数。例如，QLVD-I和DLVD-I型号的电动插板阀公称压力为0.05 MPa，壳体试验压力为0.075 MPa。
- LMD-I：该型号的电动方形插板阀的公称通径范围为200×200、300×300、400×400、500×500、600×600、700×700，适用温度范围为-10~+200℃，连接形式为法兰，主体材料包括Q235A、304、316等，密封形式有硬密封和软密封。
电动插板阀的工作原理和结构特点：

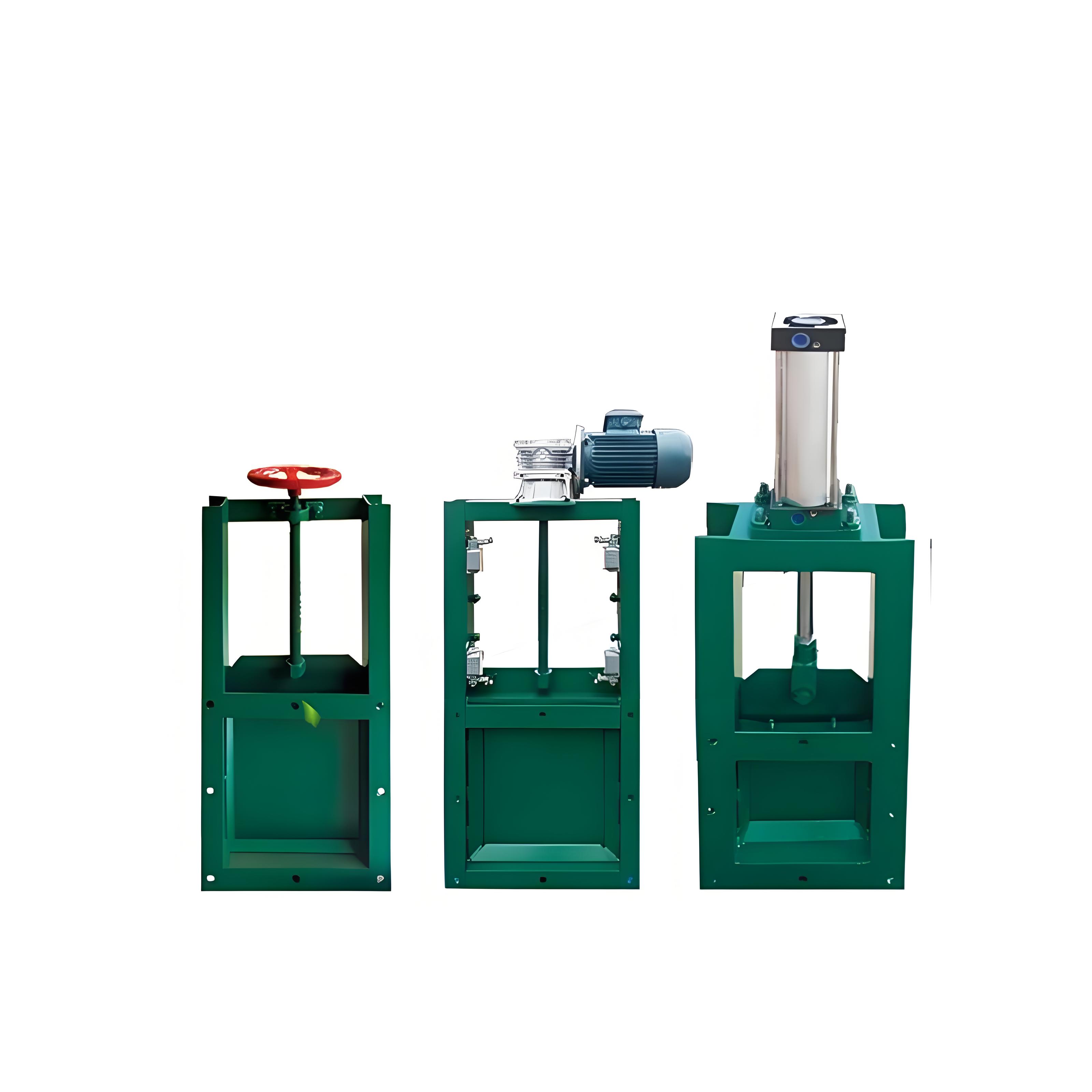

电动插板阀通常由框架、丝杆螺母、手轮（或链轮）、闸板等组成。手轮（或链轮）转动时，丝杆带动丝杆螺母和闸板作水平方向的往复运动，从而实现阀门的启闭目的。电动插板阀采用全封闭式结构设计，插板开启后位于另一侧密闭的检修室内。插板的密封面经过车铣切屑加工，密封间隙小，密封性能好。电动插板阀由启闭电动装置驱动螺杆副旋转产生轴向移动，再经过导向传动螺杆套带动插板移动，完成插板的开启或关闭动作，运行平稳。
喜乐彩票 应用场景：
喜乐彩票 电动插板阀广泛应用于各种工业领域，特别是在需要远程控制和自动化操作的场合。它们常用于粉尘和浆液的自动排出控制，如电炉除尘系统中的沉降室或燃烧室灰斗的排灰。此外，电动插板阀还适用于各种工业管道系统中，用于介质的切断和调节。
