止回阀分几种？工作原理是什么？

[ 2013-12-04 ]
止回阀分几种？工作原理是什么？

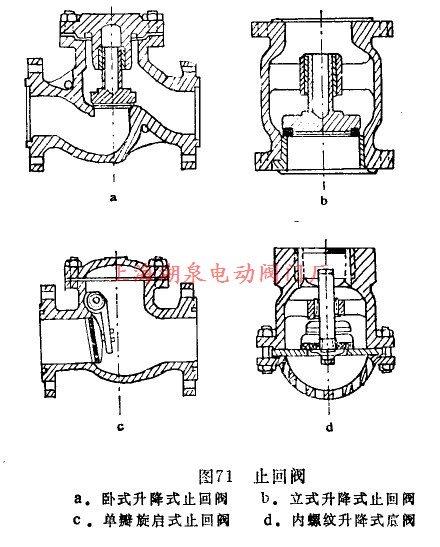

        答：止回阀，又叫单流阀、逆止阀。按结构分为升降式止回阀和旋启式止回阀两种。升降式止回阀又有卧式(图71a)均立式(图71b)之分，卧式用于水平管道，立式用于垂直管道。升降式止回阀的阀瓣，可沿阀体垂直中心线移动。旋启式有单瓣、双瓣、多辩之分，其阀瓣围绕闭体内的销轴旋转，单瓣旋启式止回阀如图71c所示。
        止回阀工作原理是依靠流体本身的压力变化自动启闭．阻止介质倒流。它多用于给水管路。
        吸水底阀是止回阀的一种。升降式吸水底阀密封性铰好，噪音较小，一般用于公称直径小于200毫米的水平管道上。旋启式吸水底阀密封性较差，噪音较大，一殷多用于垂直或大直径的管道上。吸水底阀装于泵的吸入管端部，用内螺纹或法兰与管道连接。图71d是用内螺纹连接的吸水底阀。
止回阀结构图
