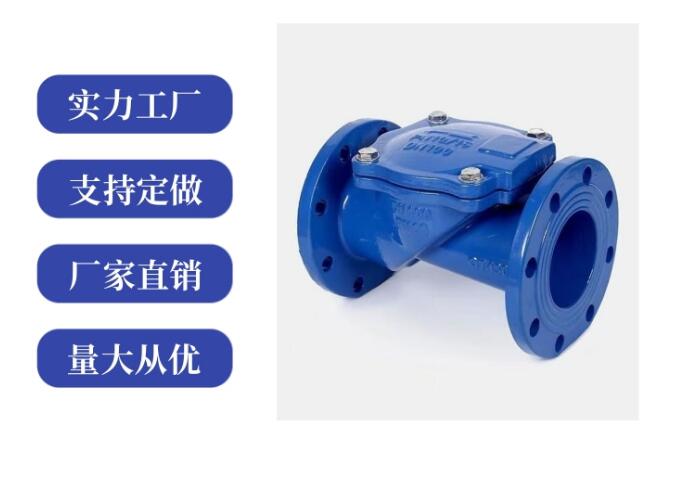

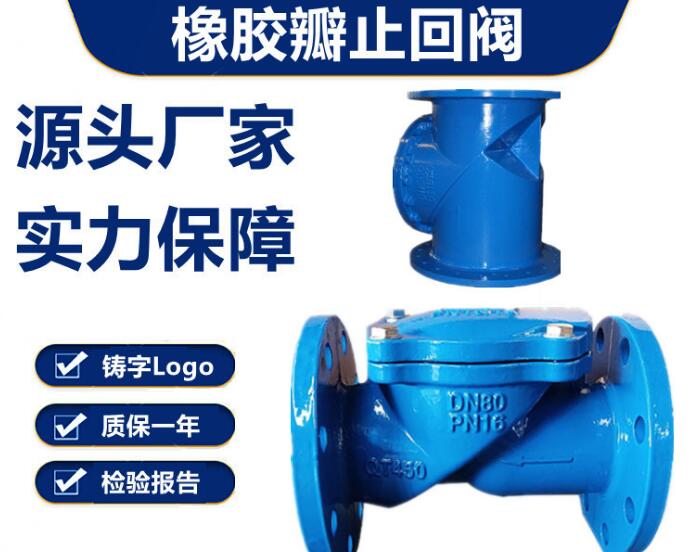

更多点击:止回阀,止回阀H44X是一种特定的止回阀型号,属于橡胶瓣止回阀的一种。这种阀门主要由阀体、阀盖及橡胶瓣组成,具有水头损失小、不易堆积杂物、维修简便等特性。H44X系列橡胶瓣止回阀特别适用于卧式安装的给排水系统,可以安装在水泵出水口处,以防止倒流及水锤对泵的损害。此外,它还可以安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。止回阀,也称为单向阀或逆止阀,其主要作用是防止管路中的介质倒流。这种阀门依靠介质流动和力量自行开启或关闭,属于自动阀类。止回阀主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
喜乐彩票 H44X系列橡胶瓣止回阀的设计采用了全流面积,这种设计使得阀门在开启时能够提供较大的流通面积,从而减少水头损失,并且不易堆积杂物。这种阀门的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次,显示了其优良的耐用性和可靠性。
微阻缓闭式止回阀按用途可分为哪些种类
喜乐彩票 1)水位控制阀。主要控制水池、水塔中的水位。
2)减压阀。将较高进口压力减小到某一需要的出口压力,并依靠介质自身的能量,使出口压力自动保持稳定的阀门。
3)水用安全阀(泄压/持压阀)。当给水管路系统中的压力超过设定压力时,阀门自动开启泄压,保护管线安全。
4)止回阀。安装在给水系统的水泵出口,防止介质倒流,并消除水击。
5)电动开关阀。以电磁阀作为先导阀,根据电信号,遥控开启和关闭给水管路系统,可取代用来开启和关闭的闸阀和蝶阀的大型电动装置,并可实现远程控制。
喜乐彩票 6)400X流量控制阀。将过大的流量限制在一个预定值,并将上游的高压减为所需要的下游低压。
喜乐彩票 7)800X压差旁通平衡阀。用于空调系统供水管、回水管或集水器、分水器之间,控制供水管、回水管或集水器、分水器之间的压差为设定值。
喜乐彩票 8)900X紧急关闭阀。用于消防用水与生活用水并联的供水系统中,自动调配供水方向。
喜乐彩票 9)JM744X膜片式快开排泥阀。安装在沉淀池底部池壁外,用以排除池底沉淀的泥沙和污物。
10)JM742X隔膜式池底卸泥阀。安装在沉淀池的底部,排除池底的泥沙和污物。
零件材料:
喜乐彩票 零件名称 |
阀体、阀盖 |
阀 瓣 |
阀 轴 |
材 料 |
喜乐彩票 灰铸铁、铸钢 |
钢板、橡胶组合件 |
不锈钢 |
技术参数:
型号 |
公称通径 |
公称压力 |
试验压力Ps(MPo) |
最高工作压力 |
喜乐彩票 工作温度 |
适用介质 |
|
壳体 |
密封 |
||||||
T 16 |
喜乐彩票 20-800 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃(根 |
水、弱腐 |
T |
1.6 |
2.4 |
1.76 |
1.6 |
|||
H44Z/X |
2.5 |
3.75 |
喜乐彩票 2.75 |
2.5 |
喜乐彩票
外形尺寸(法兰连接尺寸:按JB/T79—94)
公称压力 (MPa) |
公称通径DN(mm) |
喜乐彩票 尺 寸(mm) |
||
L |
H |
B |
||
1.0 |
40 |
200 |
300 |
220 |
50 |
230 |
300 |
270 |
|
65 |
290 |
320 |
290 |
|
80 |
310 |
354 |
300 |
|
100 |
350 |
350 |
320 |
|
125 |
400 |
380 |
340 |
|
150 |
480 |
500 |
410 |
|
200 |
500 |
580 |
450 |
|
250 |
600 |
670 |
550 |
|
300 |
700 |
730 |
580 |
|
350 |
800 |
820 |
630 |
|
400 |
900 |
920 |
700 |
|
450 |
1000 |
950 |
800 |
|
500 |
喜乐彩票 1100 |
1100 |
900 |
|
600 |
1300 |
喜乐彩票 1200 |
990 |
|
700 |
1400 |
喜乐彩票 1550 |
1120 |
|
800 |
喜乐彩票 1500 |
1700 |
1300 |
