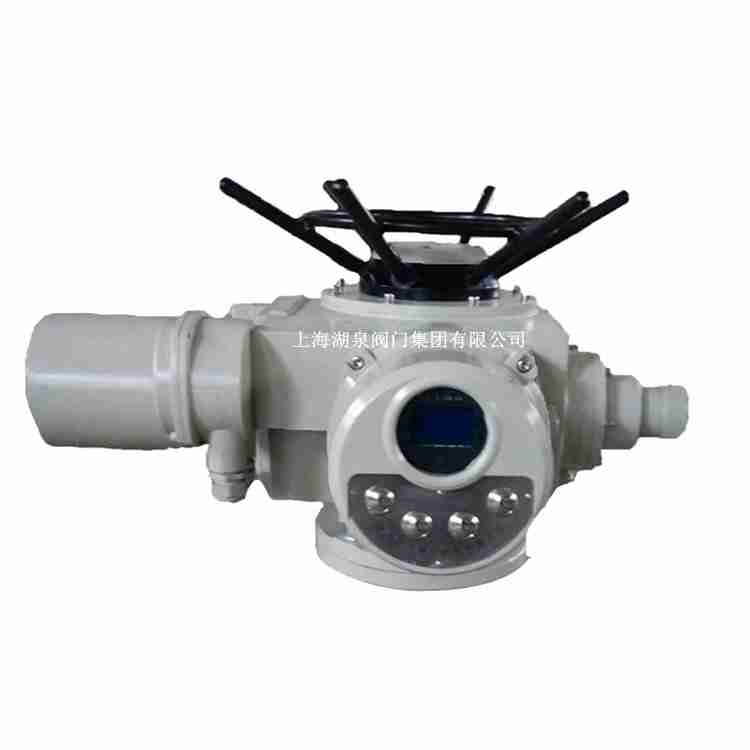

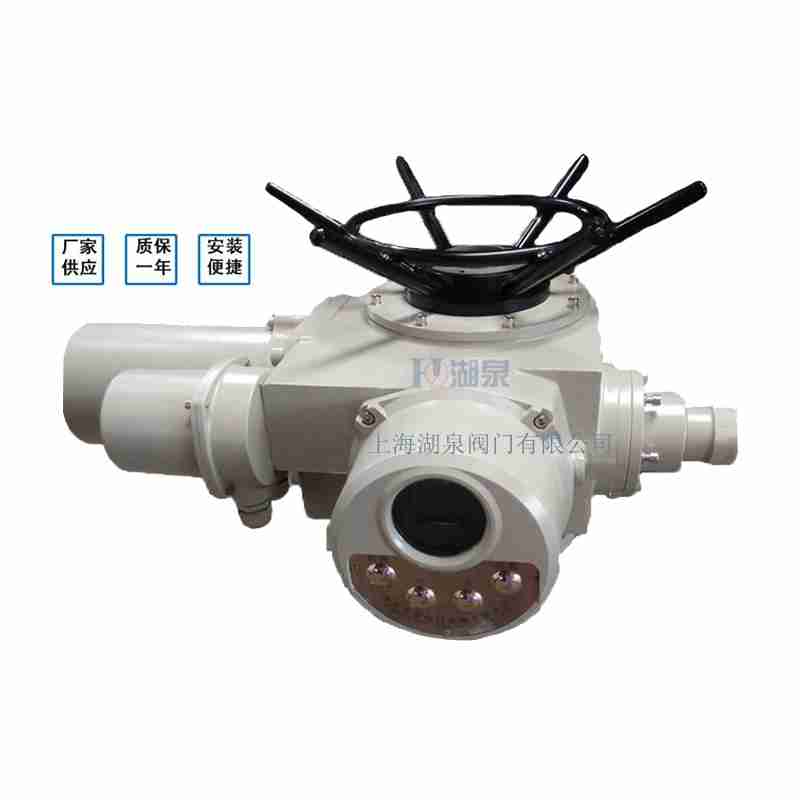

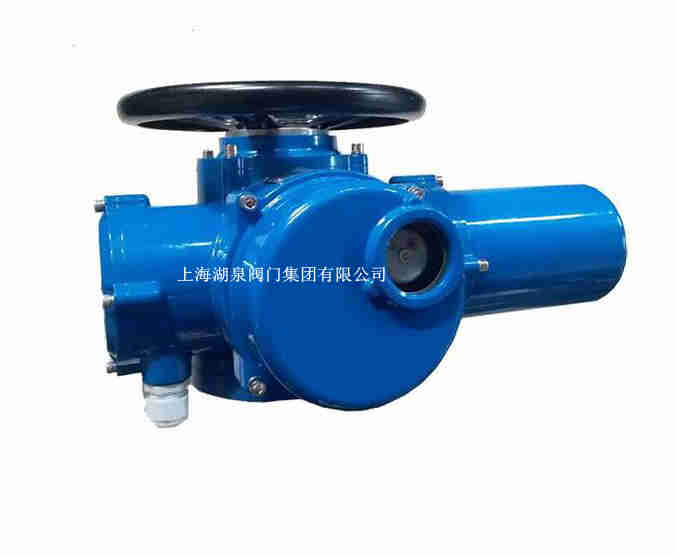

电动执行器DZ15-24T说明书：喜乐彩票主要经营：电动执行器、电动阀门（电动闸阀、电动球阀、电动蝶阀、电动截止阀、电动调节阀）研发、生产、销售、安装和维修。（依法须经批准的项目，经相关部门批准后方可开展经营活动）等产品。公司尊崇“踏实、拼搏、责任”的企业精神，并以诚信、共赢、开创经营理念，创造良好的企业环境，以全新的管理模式，完善的技术，周到的服务，卓越的品质为生存根本，我们始终坚持用户至上 用心服务于客户，坚持用自己的服务去打动客户。 电动执行器DZ15-24适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。该产品用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。它们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。按输出作用力分：有转矩型和推力型。 Z型号示例：1.Z30I—18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min（18转/分），最大转圈数50，户外型。2.Z45T—24/120B表示转矩450N.m（45kgf.m），推力型接口，输出转速24r/min（24转/分），最大转圈数120，隔爆型。3.Z120—24/80TZ：表示输出转矩1200N.m（120Kgf.m），输出转速24r/min，最大转圈数80圈，整体调节型。电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。2.环境温度：-20～+60℃（特殊订货-60～+80℃）。3.相对湿度：≤90%（25℃时）。4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。5.  防护等级：IP44～IP68 。 电动执行器DZ15-24T说明书型号规格及主要性能参数

型号规格	公称转矩（N·m）	公称推力（KN）	最大阀杆直径（mm）	最大转圈数（圈）	手动 速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5 /Z(T)	50	20	28	60	1:1	12	0.12	28
Z10 /Z(T)	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15 /Z(T)	150					24/36	0.37/0.55	50
Z20 /Z(T)	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30 /Z(T)	300					18/24	0.55/0.75	58
Z45 /Z(T)	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60 /Z(T)	600					24/36	1.5/2.2	120
Z90 /Z(T)	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120 /(T)	1200					24/36	3/4	142
Z180 /(T)	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250 /Z(T)	2500					18/24	5.5/7.5	255
Z350 /Z(T)	3500	700	80	150	20:1	18/24	7.5/10	330
Z500 /Z(T)	5000					18/24	10/15	350


电动执行器DZ15-24T说明书故障及排除方法

序号	故障	原因	排除
1	电机起不动	1、电源线脱开  2、控制线路故障  3、行程或力矩机构失灵	1、检查电源线  2、排除线路故障  3、排除行程或力矩机构故障
2	输出轴旋向不符合规定	电源相序接受	调换任意两电源线
3	电机过热	1、连续工作时间太长  2、电机与电装不配套  3、一相断开	1、停止运行，使电机冷却  2、检查配套情况  3、检查电源线
4	动行中电机停转	1、电装过载力矩控制器动件  2、阀门有故障	1、增大整定力矩  2、检查阀门
5	阀门到位后电机不停转或灯不亮	1、行程或力矩机构有故障  2、行程控制器调整不当	1、检查行程或力矩控制机构  2、重调行程控制机构
6	远方无阀位信号	1、远传电位器故障  2、电位器齿轮紧定螺钉松动	1、检查更换电位器  2、拧紧电位器齿轮紧定螺钉
