阀门电动装置手动与电动怎么切换，怎么操作

[ 2023-08-30 ]

阀门电动装置是用于操作阀门并于阀门相连接的装置之一。该装置由电力来驱动,其运动过程可由行程、转矩或轴向推力的大小来控制。阀门电动装置手动操作的可靠性和安全性是电动装置设计、制造、检验的主要性能指标。根据其使用特性一般均要求在电动操作和手动操作之间进行切换。手动﹑电动切换机构,进行手动或电动操作的联锁机构。开度指示器,用以显示阀门在启闭过程中所处的位置。该装置由电力来驱动,其运动过程可由行程、转矩或轴向推力的大小来控制。可以满足不同工况具体条件。符合最严格的质量要求，能够非常持久的应用。

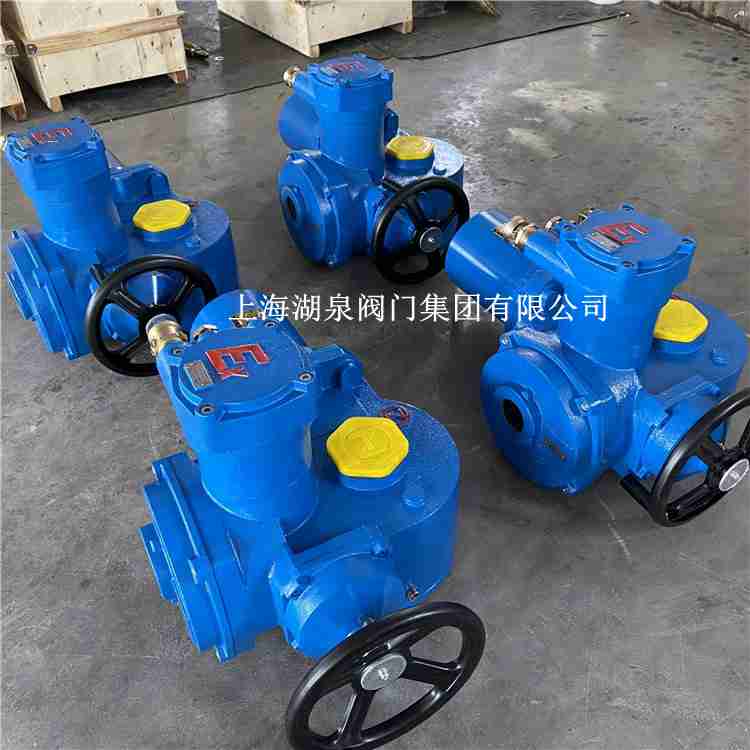

阀门电动装置

手动与电动切换方法如下：

手动时需扳动手柄切换，手动状况转变为电动时则主动运转。

结构由手柄、切换件、直立杆、离合器、压簧等组成。

手动时，将手柄向手动方向推进，切换件使离合器举高，并压榨压簧。

喜乐彩票转动手动时，需要切换手柄，当手动状态变为电动时，手动状态将自动运行。其结构如图9所示。它由手柄，开关件，垂直杆，离合器，压缩弹簧等组成。当需要手轮操作时，手柄沿手动方向被推动，切换构件提升离合器并按压压缩弹簧。

当把手被推到某个位置时，离合器与蜗轮脱离并与手轮啮合。同时，直立杆在扭簧的作用下直立在蜗轮的端面上，不允许离合器下落。当开关完成时，可释放手柄并使用手轮进行操作。。当需要电动操作时，电动机将驱动蜗轮转动，支撑在蜗轮端面上的直立杆将下降。在压缩弹簧的作用下，离合器将快速移向蜗轮并与蜗轮啮合，同时脱离手轮，自动实现手动操作。转换为电气状态。

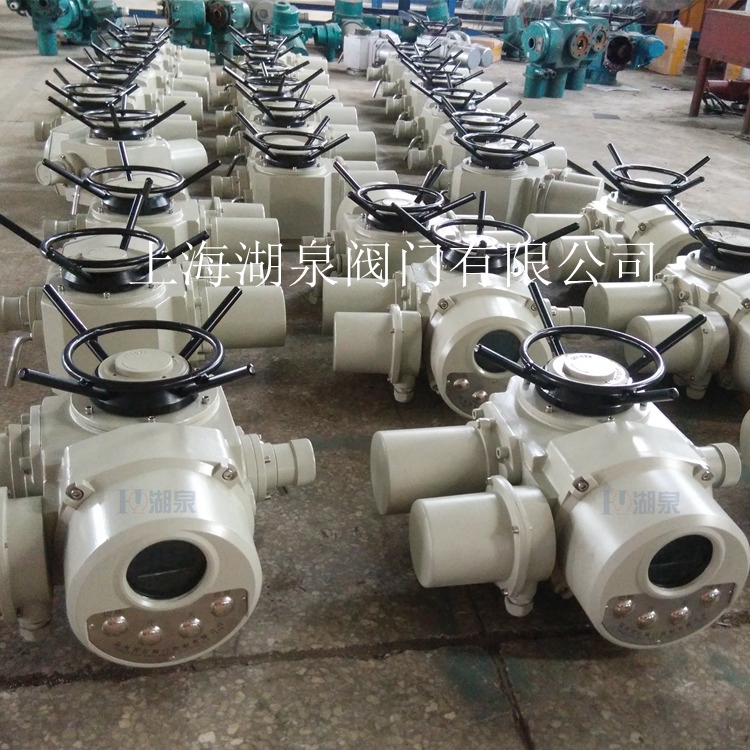

执行器

电动装置一般由下列部分组成：

专用电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。减速机构，用以减低电动机的输出转速。

行程控制机构，用以调节和准确控制阀门的启闭位置。

转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。

手动﹑电动切换机构，进行手动或电动操作的联锁机构。
喜乐彩票

为半主动切换，手动时需扳动手柄切换，手动状况转变为电动时则主动运转。其结构见图。它由手柄、切换件、直立杆、离合器、压簧等组成。需手轮操作时，将手柄向手动方向推进，切换件使离合器举高，并压榨压簧。

当手柄推到必定方位时，离合器即脱离蜗轮而与手轮啮合，一起直立杆在扭簧效果下直立于蜗轮端面，支撑住离合器不致下落，切换完结即可放开手柄，运用手轮进行操作。而需电动操作时，电动机将带动蜗轮滚动，支承于蜗轮端面的直立杆即倒下，在压簧效果下离合器敏捷向蜗轮方向移动，并与蜗轮啮合，一起与手轮脱开，主动完成手动到电动状况的变换。

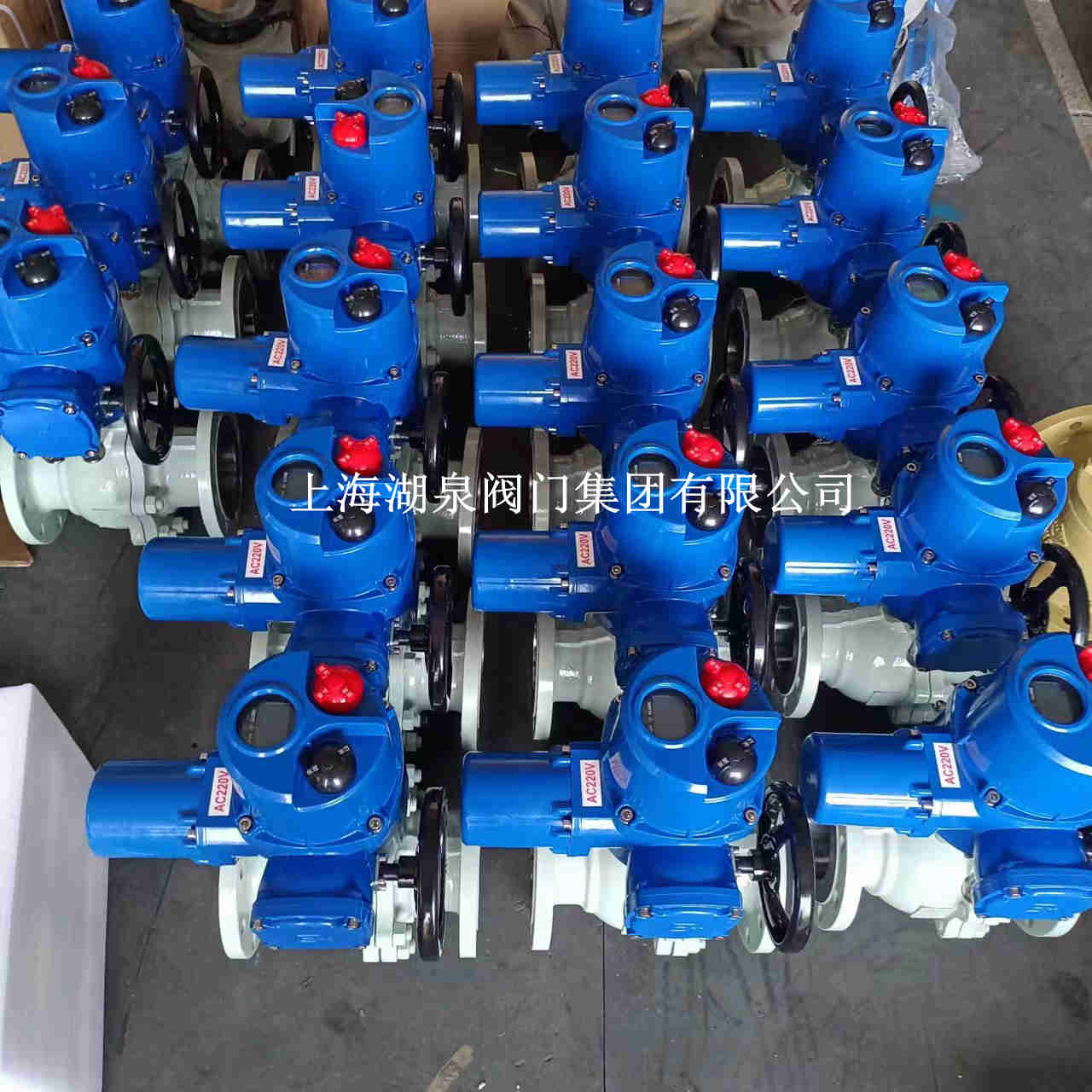

电动阀

喜乐彩票产品型式：多回转电动装置

型号示例： 1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。 3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。

执行器厂家

喜乐彩票就地操作（就地）：

喜乐彩票这类阀门有 local（就地）、remote（远程）两个位置。手动操作指在阀门上通过按钮或旋钮操控阀门位置。

这种操作必须将阀门置于local位方可进行。
手动操作（手操）：

这类阀门的手动操作是将阀门的驱动机构切换到操作手轮（手柄），通过手轮（手柄）控制阀门。

喜乐彩票这种操作以机械方式进行切换较多（断电或其它故障时仍可进行），有些阀直接在手轮上切换，也有使用切换板腱的。
喜乐彩票兼有以上两种操作方式的阀门，进行手操时是否需要切换到就地，要看阀门结构，查看说明书才能确定。（多数不需要，因为手操通常是在远程-就地失效时才需要的手段）。
