阀门电动装置Z20T-36W产品使用手册及接线说明书

[ 2024-10-11 ]
更多相关产品点击：阀门电动装置

‌阀门电动装置Z20T-36W是一种用于控制阀门的电动装置，能够准确地按控制指令动作，实现对各类阀门的远控、集控和自动控制。‌ 该装置具有防尘、防水、防轻腐蚀的特性，防护等级为IP55、IP65（特殊定货），适用于多种工作环境。 Z20T-36W阀门电动装置的主要特点包括： ‌转矩控制机构动作可靠，调节方便，转矩重复精度高‌。 ‌行程控制机构调节精度和重复度高‌，开向和关向可配装各2只至4只微动开关。 ‌采用半自动手—电动切换机构‌，机构简单，工作可靠，操作轻便。 ‌采用阀门电动装置用三相异步电机‌，启动转矩大，转动惯量小。 ‌配有机械式阀位指示器‌，方便实时监控阀门的开启和关闭状态。 该装置的环境适应性强，能够在-20℃到+60℃的环境温度下正常工作，相对湿度不大于95%（25℃时）。这些特性使得Z20T-36W阀门电动装置广泛应用于闸阀、截止阀、节流阀、隔膜阀等各类阀门的控制，成为工业自动化控制中不可或缺的设备‌。

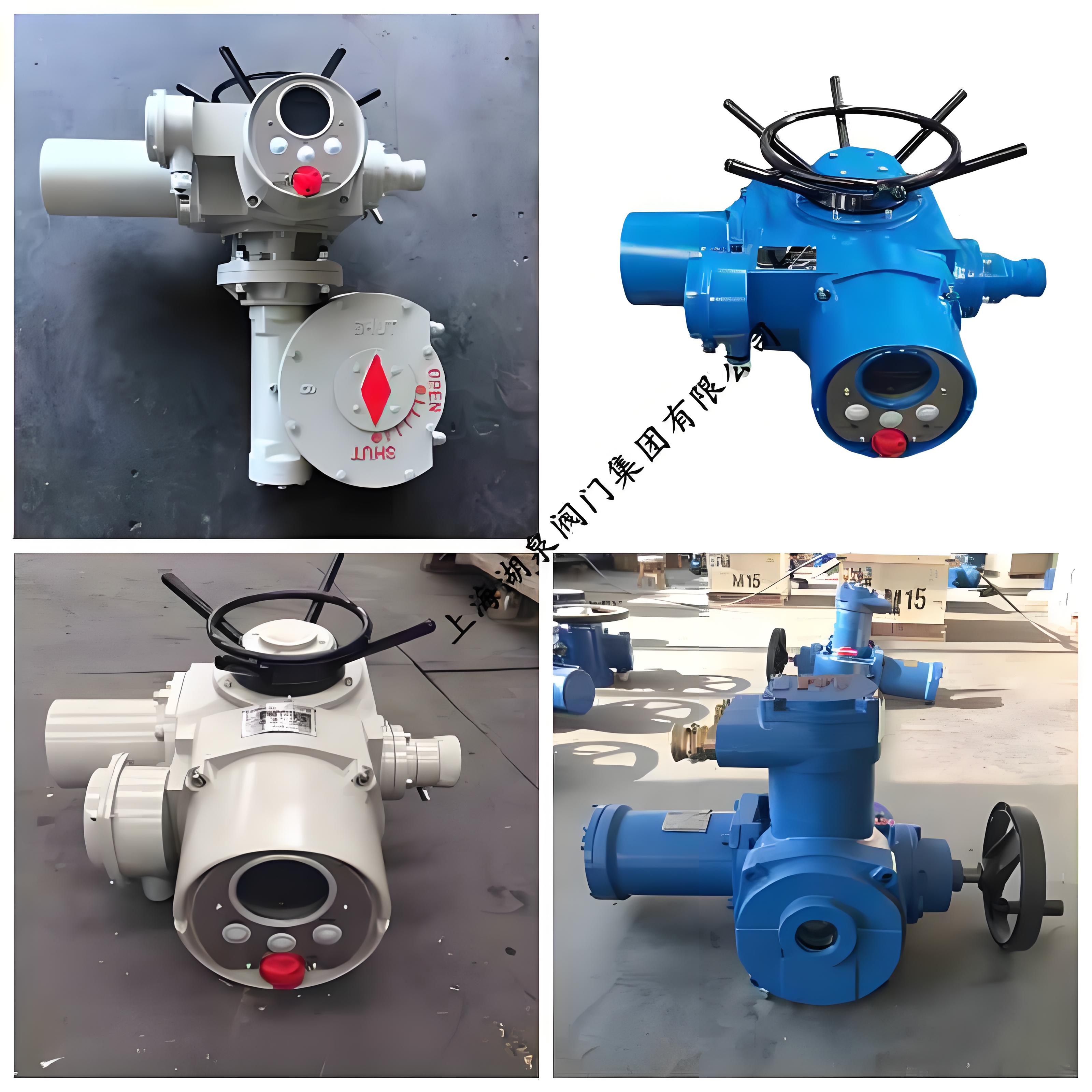

阀门电动装置

型号示例：

　　1 、DZW30I-18/50：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，转圈数50，户外型。

　　2、 DZB45T-24/120S：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，转圈数120，隔爆型。

　　3、DZBT120-24/80：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min，转圈数80圈，隔爆整体调节型。


DZW系列多回转电动装置使用于闸阀、截止阀、节流阀、隔膜阀。它可以准确地按控制指令动作，是对各类阀门、风门实现远控、集控和自动控制的必不可少的驱动装置。该系列产品不仅用于电站，还可以用于石化、冶金、公共事业等主要型号有：主要的产品型号：Z10/DZW10、Z20/DZW20、Z30/DZW30、Z45/DZW45、Z60/DZW60、Z90/DZW90、Z120/DZW120、Z180/DZW180、Z250/DZW250、DZW350/DZW350、Z500/DZW500  。

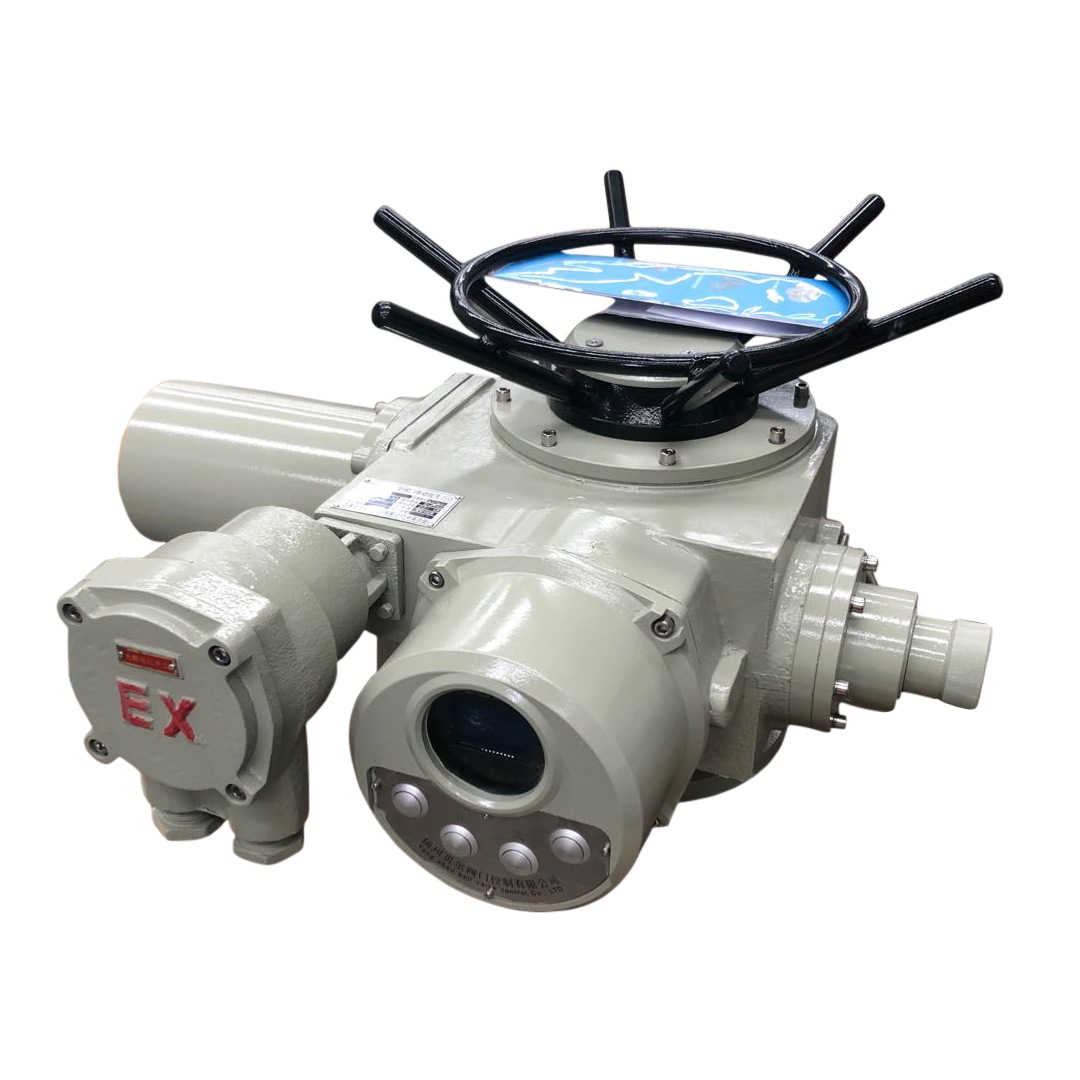

执行器

型号规格 公称转矩（N，m) 公称推力（KN） 最大阀杆直径（mm) 最大转圈数（圈） 手动速比 输出转速（r/min) 电机功率（KW） 参考重量（Kg)
Z5 50 20 28 60 1::1 12 0.12 28
Z10 100 40 28 60 1::1 18\24\36 0.25\0.37 45
Z15 150 18\24\36 0.37\0.55 50
Z20 200 100 40 60 1::1 18\24 0.37\0.55 55
Z30 300 18\24 0.55\0.75 58
Z45 450 150 48 120 1::1(20::1) 24\36 1.1\1.5 110
Z60 600 24\36 1.5\2.2 120
Z90 900 200 60 120 1::1(25::1) 24\36 2.2\3 139
Z120 1200 24\36 3\4 142
Z180 1800 325 70 150 22.5::1 18\24 4\5.5 250
Z250 2500 18\24 5.5\7.5 255
Z350 3500 700   150 20::1 18\24 7.5\10 330
Z500 5000 80 18\24 10\15 350

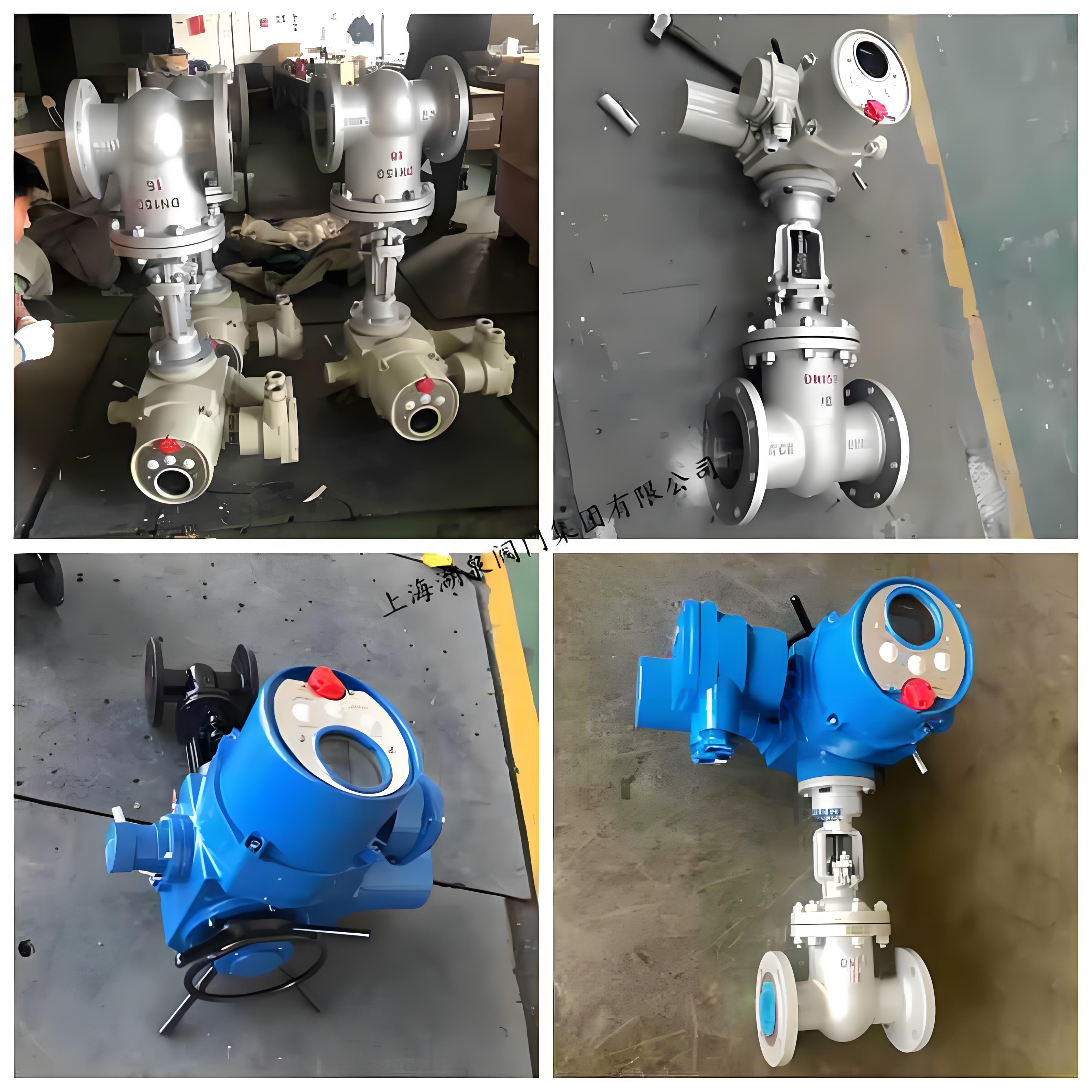

执行器厂家

本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明：
1、注明阀门全行程的总圈数;
2、订购落地支架应注明上传或下传;
3、用户如要我厂协助选订本装置需提供; 阀门种类、型号、规格、阀杆直径和旋向; 介质参数，如温度、压力等;如防护等级需IP67，用户订货时需指明。
