电动阀门dn300的尺寸、重量是多少

[ 2023-07-17 ]

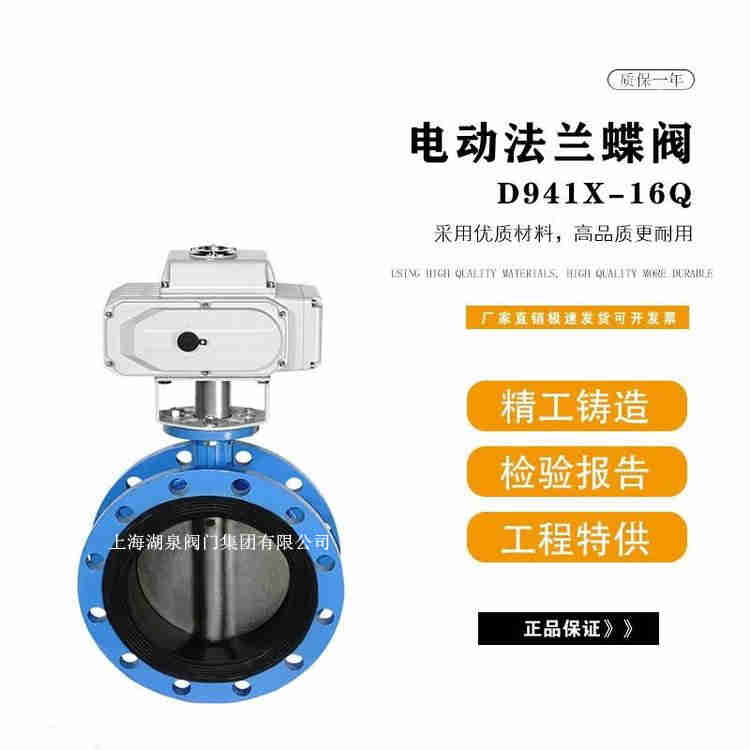

喜乐彩票电动阀门dn300的尺寸、重量是多少电动阀门的尺寸标准主要包括公称通径,长度等参数.其中,公称通径是指电动阀门的管径大小,长度则是指电动阀门的实际长度,可以根据实际需要进行定制.一般而言,电动阀门的长度与其公称通径有一定的对应关系,具体如下: 公称通径阀门...电动刀闸阀首要外形以及连接尺寸(mm)。PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X。上海湖泉阀门电动刀闸阀的主要包括包括四个部分,依序是刀闸阀的操控手轮、阀...D943H-10C/16C/25电动法兰蝶阀采用标准：D943H-10C/16C/25电动法兰蝶阀主要技术参数：D943H-10C/16C/25电动法兰蝶阀主要零部件材料：D943H-10C/16C/25电动法兰蝶阀外形尺寸(mm)：

Z941T、Z941W、Z941H 型 PN10 铁制电动楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	B	H	L1	L2	z×Φd	D0	重量/kg
100	230	215	180	155	22	653	170	316	8×Φ18	200	80
125	255	245	210	185	24	750	170	324	8×Φ18	200	120
150	280	280	240	210	24	846	170	333	8×Φ23	200	140
200	330	335	295	265	26	940	170	333	8×Φ23	200	210
250	380	390	350	320	28	1070	325	460	12×Φ23	250	285
300	420	440	400	368	28	1210	325	460	12×Φ23	250	400
350	450	500	460	428	30	1310	325	460	16×Φ23	250	500
400	480	565	515	482	32	1790	408	530	16×Φ25	250	700
450	510	615	565	532	32	1930	408	530	20×Φ25	360	810
500	540	670	620	585	34	2103	394	647	20×Φ25	360	856
600	600	780	725	685	36	2141	394	647	20×Φ30	360	1130

电动蝶阀规格型号基本参数有哪些呢 1、公称尺寸,它可用DN表示,指的是端部连接件的孔径。

DN	L	H	HO	A	B	0.6MPa		喜乐彩票 1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	喜乐彩票 n-Фd	DO	喜乐彩票 n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	喜乐彩票 4-18	125	喜乐彩票 4-18
65	46	70	453	125	125	130	喜乐彩票 4-14	145	4-18	145	喜乐彩票 4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	喜乐彩票 8-18
100	52	105	519	125	125	170	喜乐彩票 4-18	180	喜乐彩票 8-18	180	喜乐彩票 8-18
125	56	115	713	325	245	200	喜乐彩票 8-18	210	喜乐彩票 8-18	210	喜乐彩票 8-18
150	56	137	749	325	245	225	喜乐彩票 8-18	240	8-22	240	喜乐彩票 8-22
200	60	164	843	325	245	280	喜乐彩票 8-18	295	8-22	295	喜乐彩票 8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	喜乐彩票 1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	喜乐彩票 12-22	460	喜乐彩票 16-22	470	16-26
400	102	289	喜乐彩票 1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	喜乐彩票 20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	喜乐彩票 1394	546	556	705	20-26	725	20-30	770	喜乐彩票 20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	喜乐彩票 24-36
800	190	525	喜乐彩票 1159	546	556	920	喜乐彩票 24-30	950	喜乐彩票 24-33	950	喜乐彩票 24-39
900	203	585	1748	617	706	1020	24-30	喜乐彩票 1050	28-33	1050	38-39
喜乐彩票 1000	216	640	1805	632	706	1120	28-30	1160	28-36	喜乐彩票 1170	喜乐彩票 28-42
1200	254	755	2035	632	706	喜乐彩票 1340	32-33	喜乐彩票 1380	32-39	喜乐彩票 1390	32-48

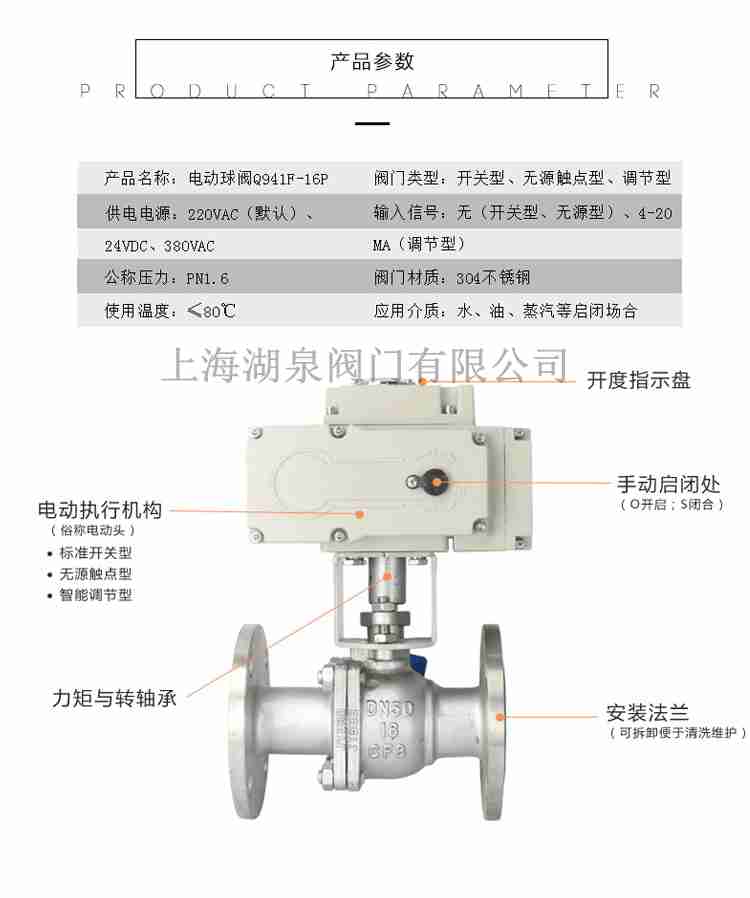

电动球阀主要产品广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。为电装公司的主打产品,主要用途高中压法兰连接的闸阀适用于公称压力 PN1.6～16.0MPa,

公称压力 PN	公称通径 DN	喜乐彩票尺寸(mm)
公称压力 PN	公称通径 DN	L	L0	D	K	d	Y	b	z-do	Hw	Hd
1．6MPa	50	260	130	165	125	100		16	4-ф18	205	265
	65	320	160	185	145	120		18	喜乐彩票 4-ф18	245	295
	80	320	160	200	160	135		20	喜乐彩票 8-ф18	305	345
	100	370	185	220	180	155		20	8-ф18	340	420
	125	510	255	250	210	185		22	喜乐彩票 8-ф18	425	465
	150	510	255	285	240	喜乐彩票 2’0	喜乐彩票	24	8-ф23	450	505
	200	580	290	340	295	265	喜乐彩票	26	喜乐彩票 12-ф23	480	525
	250	670	335	405	355	320		30	喜乐彩票 12-ф25	530	565
	300	760	380	460	410	375	喜乐彩票	30	12-ф25	585	630
	350	850	425	520	470	435		34	喜乐彩票 16-ф25	625	675
	400	980	490	580	525	485		36	喜乐彩票 16-ф30	670	710
	450	1080	540	640	585	545	喜乐彩票	40	喜乐彩票 20-ф30	705	770
	500	1220	610	715	650	608		44	20-ф34	765	825
	600	1360	680	840	770	718	喜乐彩票	48	20-ф41	840	945
	700	喜乐彩票 1750	875	910	840	788	喜乐彩票	50	喜乐彩票 24-ф41	1050	1110
	800	喜乐彩票 1850	925	1025	950	898	喜乐彩票	52	24-ф41	喜乐彩票 1125	1220
	900	2050	1025	1125	喜乐彩票 1050	998		54	喜乐彩票 28-ф41	喜乐彩票 1260	喜乐彩票 1315
	1000	2150	1075	1255	1170	喜乐彩票 1110	喜乐彩票	56	28-ф48	喜乐彩票 1325	1385
	1200	喜乐彩票 2450	1225	喜乐彩票 1485	1390	1325		58	32-ф54	喜乐彩票 1395	喜乐彩票 1450
