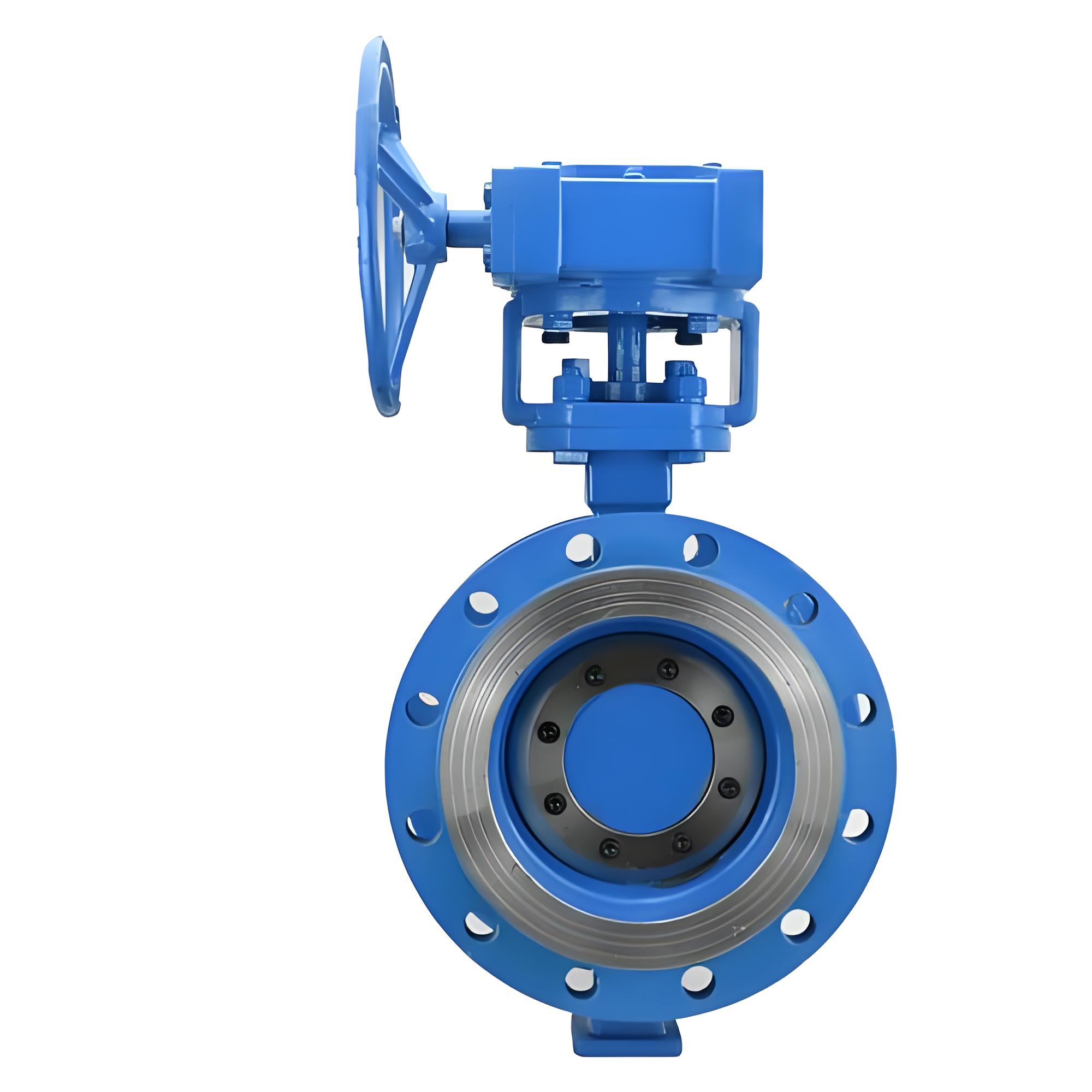

产品名称：蝶阀D341H-10C DN600法兰连接硬密封铸钢材质[ 2024-11-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

‌一、蝶阀D341H-10C DN600产品介绍
D341H-10C DN600蝶阀‌是一种手动蜗轮蝶阀，广泛应用于冶金、电力、石油化工、给排水和市政建设等工业管道中，用于调节流量和截断流体。其工作温度范围为常温，结构形式为垂直板式，类型为直通式，流动方向为单向，压力环境为常压‌。
二、蝶阀D341H-10C DN600产品特点
‌密封性能优异‌：采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，无论在低温和高温情况下，均具有优良的密封性能，具有耐腐蚀、使用寿命长的特点‌。 ‌耐磨性强‌：蝶板密封面采用堆焊钴基硬质合金，耐磨损，使用寿命长‌。 ‌结构特点‌：大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装‌。 ‌操作灵活‌：驱动装置可以多工位（旋转90°或180°）安装，便于用户使用‌。
三、应用场景

D341H-10C DN600蝶阀适用于冶金、矿山、水泥、化工等行业的采暖通风除尘及环保设备管道系统中，用于双向启闭及调节气体流量。其结构短、重量轻、流阻小、耐磨损、泄漏少、启闭灵活，电动装置可现场操作及远距离控制‌。

四、执行标准
‌设计规范‌：GB/T 12238 ‌结构长度‌：GB/T 12221 ‌法兰连接‌：GB/T 9113 ‌试验与检验‌：GB/T 13927 ‌产品标识‌：GB/T 12220‌。

公称通径		长度标准值		外形尺寸（参考值）										连接尺寸喜乐彩票（标准值）						重量喜乐彩票（kg）
公称通径		L		H	D343H			喜乐彩票 D643H			喜乐彩票 D943H			喜乐彩票 PN0.6MPa			PN1.0MPa
毫米	英寸	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	喜乐彩票 4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	喜乐彩票 4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	喜乐彩票 4-18	220	180	喜乐彩票 8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	喜乐彩票 8-18	250	210	喜乐彩票 8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	喜乐彩票 8-18	285	240	喜乐彩票 8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	400	395	12-22	445	400	喜乐彩票 12-22	124
350	14	190	290	280	950	450	560	1070	450	220	喜乐彩票 1140	300	315	490	445	12-22	505	460	喜乐彩票 16-22	181
400	16	216	310	305	1190	535	580	喜乐彩票 1190	450	220	1210	300	315	540	495	喜乐彩票 16-22	565	515	喜乐彩票 16-26	260
450	18	222	330	350	喜乐彩票 1255	535	580	喜乐彩票 1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	喜乐彩票 1290	650	280	喜乐彩票 1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	喜乐彩票 1340	570	660	喜乐彩票 1455	850	380	喜乐彩票 1605	656	810	755	705	喜乐彩票 20-26	780	725	20-30	540
700	28	292	430	480	喜乐彩票 1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	喜乐彩票 24-30	580
800	32	318	470	530	喜乐彩票 1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	喜乐彩票 1810	750	550	喜乐彩票 1965	1250	380	2255	785	863	1075	1020	喜乐彩票 24-30	1115	喜乐彩票 1050	28-33	喜乐彩票 1050
喜乐彩票 1000	40	410	550	650	喜乐彩票 1960	900	750	2015	1250	380	喜乐彩票 2380	785	863	1175	1120	喜乐彩票 28-30	喜乐彩票 1230	1160	28-36	喜乐彩票 1500
喜乐彩票 1200	48	470	630	760	2250	1000	925	喜乐彩票 2250	喜乐彩票 1250	380	2640	785	863	1405	1340	喜乐彩票 32-33	喜乐彩票 1455	1380	喜乐彩票 32-39	2000
1400	56	530	710	850	喜乐彩票 2435	喜乐彩票 1000	925				2886			喜乐彩票 1630	1560	36-36	1675	喜乐彩票 1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				喜乐彩票 3156			喜乐彩票 1830	喜乐彩票 1760	喜乐彩票 40-36	1915	1820	40-48	喜乐彩票 4700
1800	72	670	870	1230	喜乐彩票 3020	喜乐彩票 1100	980				3421			2045	喜乐彩票 1970	44-39	喜乐彩票 2115	2020	44-48	喜乐彩票 6500
2000	80	760	950	喜乐彩票 1350	3270	喜乐彩票 1100	980				喜乐彩票 3685			喜乐彩票 2265	2180	喜乐彩票 48-42	2325	喜乐彩票 2230	喜乐彩票 48-48	8700
