产品名称：精小型电动执行器[ 2020-07-14 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、精小型电动执行器产品介绍

    上海湖泉阀门有限公司生产的精小型电动执行器采用进口电子部分元件，外壳采用优质铝合金压铸件，主要有开关型（标准型）、无源触点型、开度信号型三大类，近百种型号，它可与各种球阀、蝶阀等回转型阀门相匹配；可选用AC110V、220V、380V、DC12V、24V电源；输入信号有0-10mA、4-20mA或1-5V；输出力距从6N*M～2000N*M，开闭时间从5～100秒广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。


    二、精小型电动执行器产品优点

    1、结构简单轻便、紧凑，90°回转启闭迅速，亦可在任意位置安装
    2、反馈输出可选4-20mA、辅助开关及反馈电位器（0-1K）
    3、操作扭矩小，省力轻巧
    4、流量特性趋于直线，调节性能好
    5、多种控制信号，开关控制 ，比例（调节型）控制：0-10VDC或4-20mA
    6、防护等级达到IP67


    三、精小型电动执行器产品技术参数

    外    壳 防水级别 IP67,NEMA4 and 6
    电机电源 110/220V AC 单相,380/440V AC 3相, 50/60Hz, ±10%
    控制电源 110/220V AC 单相，50/60 Hz, ±10%
    控制信号 输入输出4-20mA
    电    机 鼠笼式异步电机
    限位开关 2 X 开/关， SPDT,250V AC 10A
    辅助限位开关 2 X 开/关， SPDT,250V AC 10A
    行    程 90°±10°  (180°/270°可选)
    失效保护/操作温度 内置过热保护，开120℃ ±5℃ /关 97℃  ±5℃
    指 示 器 连续的位置指示
    手动操作 机械手柄
    自锁装置 蜗轮，蜗杆机构提供自锁
    机械限位 2个外部调整螺栓
    干 燥 器 7-10W (110/220V AC)防冷凝
    接 线 孔 2个M18
    环境温度 -20℃-- +70℃
    润    滑 铝基润滑脂（EP 型）


    型号  电源
          性 能 参数    		 HQ-105
    AC-DC24V AC110V AC220V AC380V
    电机功率 10W 10W 10W 6W
    额定电流 1.50A 0.24A 0.15A 0.07A
    标准时间/力矩 20S/50N.M
    可选时间/力矩 4S/20N.M
    10S/30N.M     		 4S/20N.
    M10S/30N.M
    60S/50N.M
    回转角度范围 0-90°可调
    电流容量 2Ah
    可选控制电路 A型、B型、C型、D型、E型、F型、H型
    整机重量 3.0KG
    绝缘电阻 100MΩ
    耐压等级 AC-DC24V:500VAC 1分钟
    AC110V AC220V:1500VAC 1分钟
    AC380V:1800VAC 1分钟
    防护等级 IP67(可选IP68)
    安装方法 360°任意角度安装
    环境温度 负20℃-正60℃
    选装功能 过力矩保护、除湿加热器


    四、精小型电动执行器产品注意事项

    1、通电时禁止手动操作。
    2、请不要安装在易爆气体周围。
    3、禁止超负荷使用电动执行机构。
    4、请确定输入电压和配线接点是否正确。
    5、请务接错电源相序，以免阀门或执行器损坏。
    6、户外用时给电动执行机构外加防护盖子，防止老化。
    7、用力不可过猛，否则会导致执行机构超程运行而造成损坏。
    8、开盖后应拧紧密螺丝，防止进水或灰尘进入执行机构内部。

  • 五、精小型电动执行器产品性能参数

    型号 最大输出扭矩 动作时间S 电机 额定电流 重量
    N.M AC DC AC DC AC24V AC110V AC220V AC380V DC24V DC220V KG
    HQ-05 50 30 10 10 15 2.2 0.48 0.24 0.15 1.2 0.15 3.4
    HQ-10 100 30 10 16 25 3 0.64 0.32 0.25 1.6 0.2 4.6
    HQ-16 160 30 10 23 25 3.8 0.68 0.35 0.25 1.6 0.2 4.6
    HQ-20 200 30 15 40 40 5 0.9 0.48 0.25 2.6 0.3 11
    HQ-40 400 30 15 60 60 5 0.9 0.48 0.25 2.6 0.3 11.8
    HQ-60 600 30 15 90 70 8.5 2 0.92 0.45 4.5 0.5 12
    HQ-100 1000 40 25 130 100 9 2.2 1 0.48 5.0 0.6 12.5
    HQ-200 2000 40 25 160 100 9.8 2.6 1.1 0.51 5.0 0.6 12.5

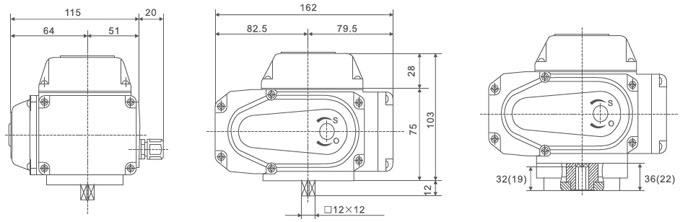

  • 六、精小型电动执行器产品结构图

    精小型电动执行器原理图
