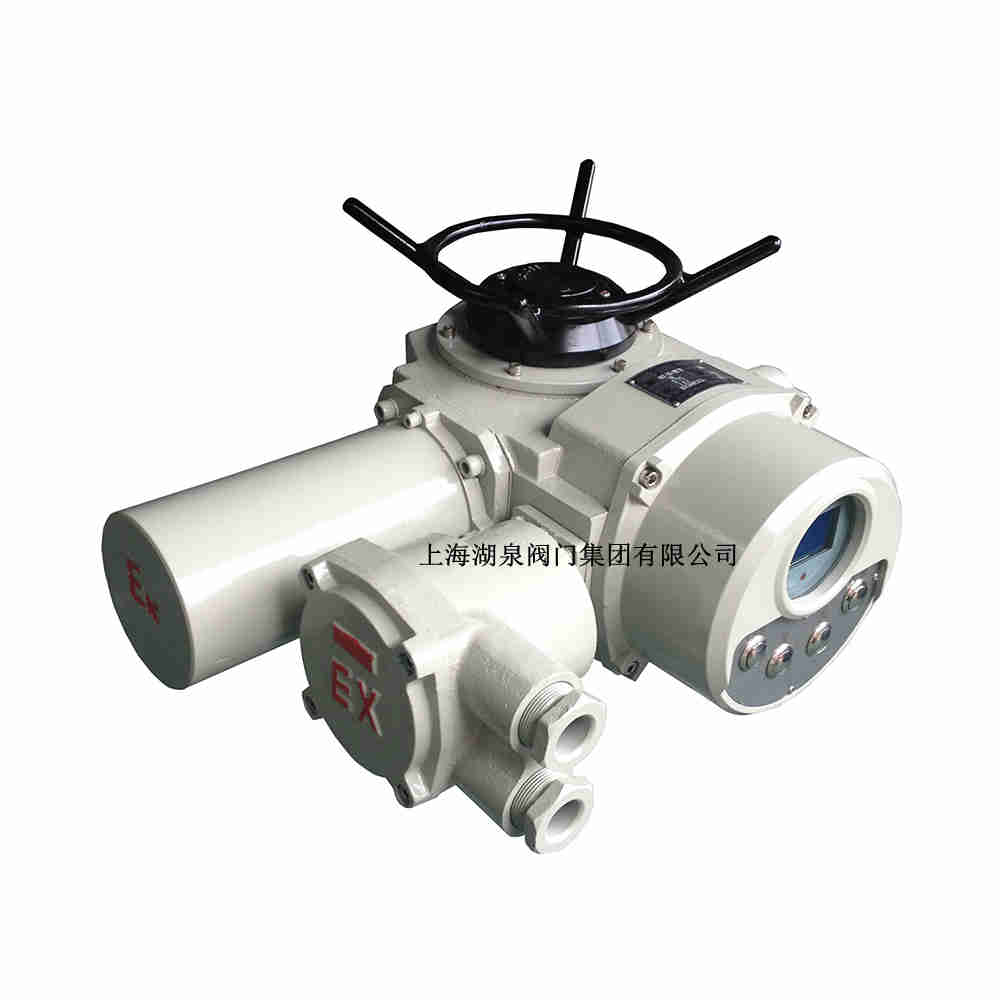

产品名称：上海湖泉Z15-24B防爆型阀门电动装置生产厂家[ 2022-08-02 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、上海湖泉Z15-24B防爆型阀门电动装置生产厂家产品介绍

喜乐彩票主要生产销售【隔爆型阀门电动装置Z15-24B】产品,是电动执行器生产制造商。公司集成优质的阀门电动装置... Z15-24B/Z Z15-24B/Z防爆型多回转电动装置DZB,防护等级为ExDII BT4,适用于对闸阀、截止阀等阀门进行操作,防护等级IP65,输出转矩范围:50-10000Nm, 该产品防爆隔爆型阀门电动装置不仅适用于闸阀、截止阀、隔膜阀、节流阀、水闸门等，也可用于明杆阀,也可用于暗杆阀等场合。具有多年的生产制造电动阀门及电动执行机构和阀门电动装置的丰富经验可以按照用户的要求进行加工,也可以根据现场的实际情况为用户提供技术咨询和服务。

二、上海湖泉Z15-24B防爆型阀门电动装置生产厂家产品技术参数

1、电源：电机为三相交流，380V（特殊订货660V或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
2.1 环境温度：-20~+60℃（特殊订货-40~+80℃）。
2.2 相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。2.4防护等级：户外型和防爆型为IP55（特殊订货IP67）。
3、作制：短时10分钟（特殊订货30分钟）。

电动执行机构-	防护类型	额定输出转矩	连接型式-	输出转速（r/min）	/特殊类型
Z：多回转	W：户外型	5～500N.m	无：转矩型	12/18/24/36/42/48/60	Z：整体型
	B：隔爆型		T：推力型		T：调节型
			I：电站型

三、上海湖泉Z15-24B防爆型阀门电动装置生产厂家产品规格尺寸

型号规格	输出转矩	输出推力	阀杆直径	输出转速	电机功率
Z5	50N.m	20KN	28mm	12（r/min）	0.12Kw
Z10	100N.m	40KN	28mm	24/36（r/min）	0.25/0.37Kw
Z15	150N.m	40KN	28mm	24/36（r/min）	0.37/0.55Kw
Z20	200N.m	100KN	40mm	18/24（r/min）	0.37/0.55Kw
Z30	300N.m	100KN	40mm	18/24（r/min）	0.55/0.75Kw
Z45	450N.m	150KN	48mm	24/36（r/min）	1.1/1.5Kw
Z60	600N.m	150KN	48mm	24/36（r/min）	1.5/2.2Kw
Z90	900N.m	200KN	60mm	24/36（r/min）	2.2/3Kw
Z120	1200N.m	200KN	60mm	24/36（r/min）	3/4Kw
Z180	1800N.m	325KN	70mm	18/24（r/min）	4/5.5Kw
Z250	2500N.m	325KN	70mm	18/24（r/min）	5.5/7.5Kw
Z350	3500N.m	700KN	80mm	18/24（r/min）	7.5/10Kw
Z500	5000N.m	700KN	80mm	18/24（r/min）	10/15Kw
