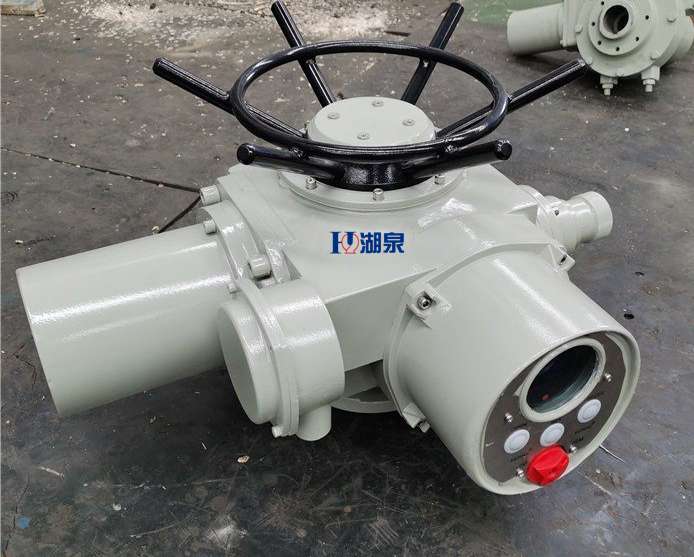

产品名称：阀门电动装置z20-18w(接线图、原理图)[ 2023-08-30 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、阀门电动装置z20-18w产品介绍
喜乐彩票DZW20-18W多回转执行器分为:常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线控制型等。DZW20-18W多回转执行器设计标准: 2.1常规型阀门电动装置的设计标准,完全按...电动装置 Z20-18W:多回转阀门电动头(又称为电动执行器、电动执行机构、阀门电装),户外型,需外配控制箱控制,输出扭矩200N.m,输出转速18r/min,电压380V.AC,电机功率0.37KW,防护等...转矩Z型阀门电动装置:双向超行程保护功能:当执行机构输出有效行程超过设定行程时,该功能起作用,LCD屏显示开过载或关过载报警,同时有一对无源开关点与报警信号点闭合,提示现场操作...用于电力、冶金、石油、化工、造纸、污水处理等行业。

二、阀门电动装置z20-18w产品特点

防护/爆等级：W户外型；B隔爆型；Z整体型；T整体调节型。

产品标识：为扬州大禹电力生产品牌。

输出轴转圈数：阿拉伯数字表示，无数字见表1

输出转速：阿拉伯数字表示，单位r/min（转/分）

连接型式：T表示推力型，I表示电站型，无代号为常规转矩型

额定输出转矩：阿拉伯数字表示，单位kgf?m

产品型式：多回转电动装置

型号示例：

1.Z30I-18W：多回转电动装置，输出转矩300N?m（30kgf?m），电站型接口，输出转速18r/min，转圈数60，常规户外型。

2.Z45T-24B：多回转电动装置，输出转矩450N?m（45kgf?m），推力型接口，输出转速24 r/min，转圈数120，隔爆型。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N?m (120kgf?m)，转矩型接口，输出转速24 r/min，转圈数240圈，整体调节型。

型号规格	公称转矩（N，m)	公称推力（KN）	阀杆直径（mm)	转圈数（圈）	手动速比	输出转速（r/min)	喜乐彩票电机功率（KW）	参考重量（Kg)
Z5	50	20	28	60	1::1	12	喜乐彩票 0.12	28
Z10	100	40	28	60	1::1	喜乐彩票 182436	喜乐彩票 0.25.37	45
Z15	150	40	28	60	1::1	喜乐彩票 182436	喜乐彩票 0.37.55	50
Z20	200	100	40	60	喜乐彩票 1::1	1824	喜乐彩票 0.37.55	55
Z30	300	100	40	60	喜乐彩票 1::1	1824	0.55.75	58
Z45	450	150	48	120	1::1(20::1)	2436	1.11.5	110
Z60	600	150	48	120	1::1(20::1)	喜乐彩票 2436	1.52.2	120
Z90	900	200	60	120	喜乐彩票 1::1(25::1)	2436	喜乐彩票 2.23	139
Z120	1200	200	60	120	喜乐彩票 1::1(25::1)	2436	34	142
Z180	1800	325	70	150	喜乐彩票 22.5::1	1824	45.5	250
喜乐彩票 Z250	喜乐彩票 2500	325	70	150	喜乐彩票 22.5::1	喜乐彩票 1824	5.57.5	255
Z350	3500	700		150	20::1	1824	喜乐彩票 7.510	330
喜乐彩票 Z500	5000	700	80	150	20::1	1824	1015	350

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)

注2：当产品提供四层计数器时，转圈数为表1圈数*10

电机技术参数见表2

功率KW	0.12	喜乐彩票 0.25	喜乐彩票 0.37	0.55	喜乐彩票 0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	喜乐彩票 0.57	1.03	1.38	2.2	喜乐彩票 2.62	4	4.12	5.25	7.9	喜乐彩票 8.87	12.05	15.6	20.5	26.6
