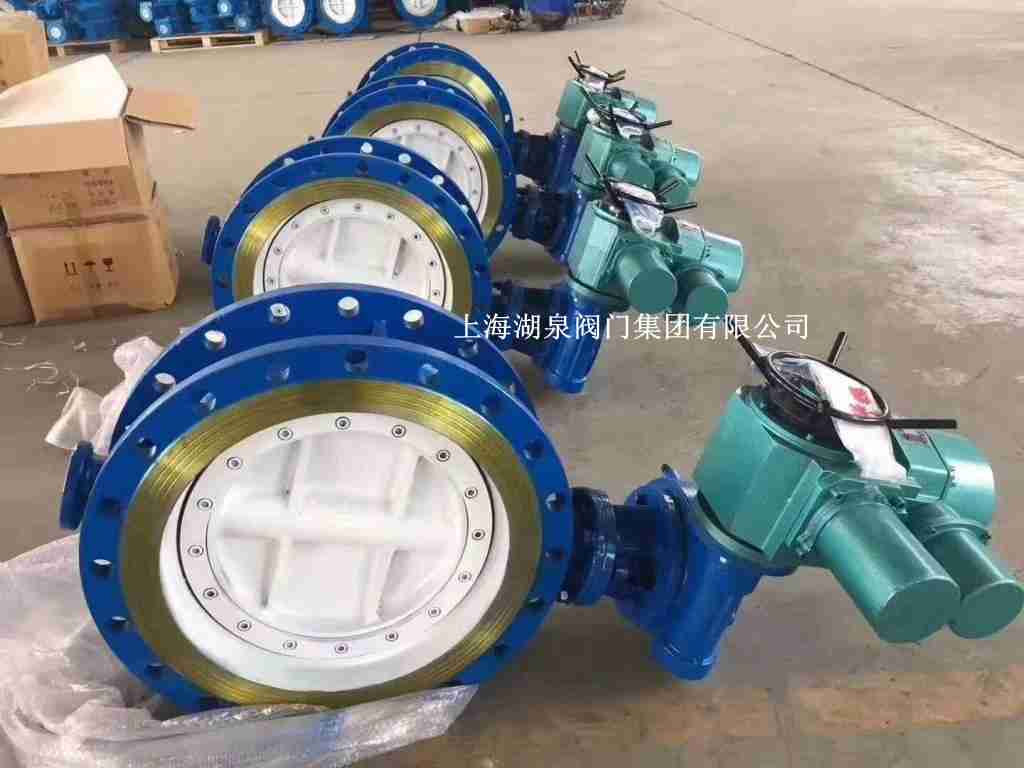

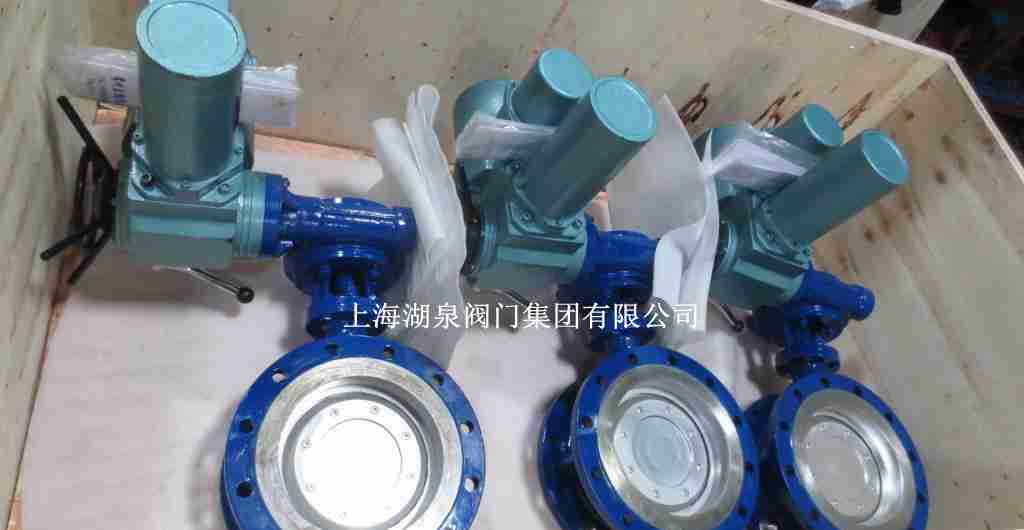

喜乐彩票电动蝶阀d943h–16c  dn800上海阀门生产厂家咨询：021-64162222  规格 上海湖泉D943H-16C DN50,D943H-16C DN65,D943H-16C DN80,D943H-16C DN100,D943H-16C DN125,D943H-16C DN150,D943H-16C DN200,D943H-16C DN250,D943H-16C DN300 当正介质压力增加时,阀板表面越紧,阀座密封面越紧,密封效果越好。 D943H-16C-150电动法兰蝶阀在逆流状态下,密封在阀板和阀座之间偏压驱动器以将阀板偏压在阀座上。 当反向介质的压力...D943H-16C电动蝶阀结构采用三维偏心原理设计。弹性密封和软硬多层密封兼容新的加工工艺,使蝶阀在运行过程中可以减小扭矩力,实现省力,节能的功能。 从而确保整体耐腐蚀性,耐高温性和...

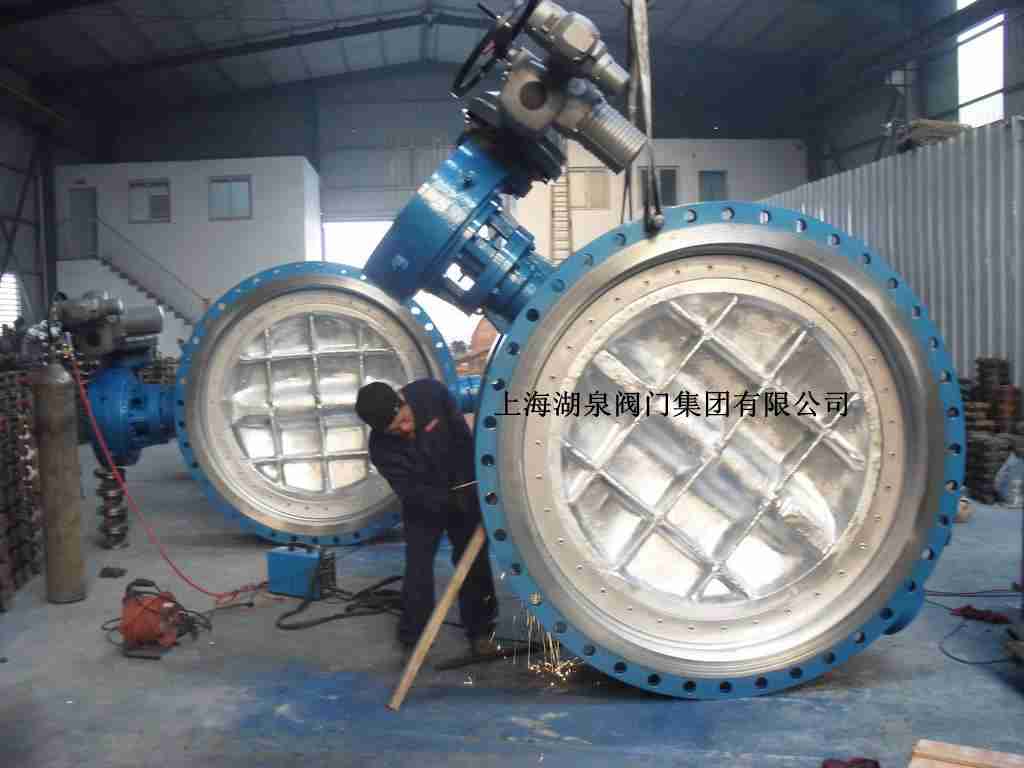

 D943H-16C dn800硬密封电动蝶阀特点及工作原理(图) 硬密封电动蝶阀的结构和工作原理:通常由角行程电动执行机电(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。 根据动作...电动蝶阀D943H-16C)产品概述 电动蝶阀D943H-16C)是由电动执行器与三层次法兰式硬密封蝶阀构成,该蝶阀采用精密的弹性密封圈和三偏心多层次金属硬密封结构,驱动装置功能强劲,有智... 电动蝶阀D943H-16C、D943W-16P详细说明: 一、电动蝶阀D943H-16/25/40C概述:本产品广泛应用于火力发电厂、石油、化工、印染等行业,使用温度:-29~425度,使用压力:0-4.0Mpa,使用介质:...

D943H-16C,D943H-25C,DN800电动硬密封蝶阀,DN200电动法兰蝶阀由回转型角行程电子式电动执行器和...适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体最佳装置。 D943H-16C电动硬密封蝶阀电动执行器: 电动...D943H-16C智能型电动调节蝶阀由智能型电动执行器及直通铸造蝶阀阀体组成,采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工...电动软密封蝶阀[对夹式D971X、法兰式D941X]、电动硬密封蝶阀[对夹式D973H/W、法兰式D943H/W]、电动真空蝶阀[GID]、电动通风蝶阀[对夹式D971W、法兰式D941W]、电.

产品名称:电动法兰式蝶阀D943H-16C(FLSWL-JT.9) D943H电动蝶阀的介绍: 连接形式: 法兰 结构形式: 偏置板式 适用介质: 蒸汽 压力环境: 常压 工作温度: 常温 标准: 国标 流动… D943...供应供应加长杆不锈钢法兰硬密封蝶阀D943H-16C,对夹硬密封蝶阀,加长杆软密封蝶阀 对夹加长杆软硬密封蝶阀,购买供应加长杆不锈钢法兰硬密封蝶阀D943H-16C,对夹硬密封蝶阀,加...电动蝶阀D943H-16C:本厂可生产以下规格和型号电动法兰蝶阀:D943H-10C、D943H-16C、D943H-25C、D943H-16C、D943H-40C、D943H-64C、D943H-100C、D943H-160C、D943Y-10C、D943...型号 D943H-16C,D943H-25C,D943W-16P/R,D943W-25P/R 蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 填料 聚四...16C D973H-10 D973H-16C 25C提价10% 50 4300 电动硬密封蝶 阀 D941H-10C D941H-16C D943H-10C D943H-16C 25C加价15% 50 4500 65 1500 65 4700 65 5000 80 1900 ...D973H_D943H电动金属硬密封蝶阀由电动执行器和金属硬密封蝶阀组成,广泛应用于电站供热系统和催化裂化主风机管道系统、钢铁、化工等工业系统以及环保、水处理、高层建筑给排水管路上作切断节流量作...6C D941H-16C 125 3000 125 6500 125 7200 D973H-10 D943H-10C 150 3800 150 7400 150 8600 D973H-16C D943H-16C 50 850 200 9200 200 11500 65 950 250 11000...D943H-16C DN500 不同规格 价格不同 以上图片和价格仅供参考 详情欢迎新老顾客来电咨询! 【蝶阀,D943H-10CDN65到DN2000法兰电动调节蝶阀】产品特性:采用的J形弹性密封圈和三偏心多层次金属硬密封.零件名称 材料名称 型号 D943H-16C，D943H-25C，D943W-16P/R，D943W-25P/R 蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 填料 聚四氟乙烯、柔性石墨

电动蝶阀d943h–16c  dn800上海阀门生产厂家主要技术参数

公称通径 DN		结构长度L		外形尺寸（参考值）				连接（标准值）						参考 重量Dt943H
				H	Dt943H			PN0.6MPa			PN1.0MPa
mm	inch	短	长		H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

电动蝶阀d943h–16c  dn800上海阀门生产厂家主要尺寸

公称通经（DN）	主要尺寸			法兰尺寸和螺栓规格
				1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
