产品名称：电动蝶阀d941x-16 DN200（精小型执行器）[ 2023-10-07 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

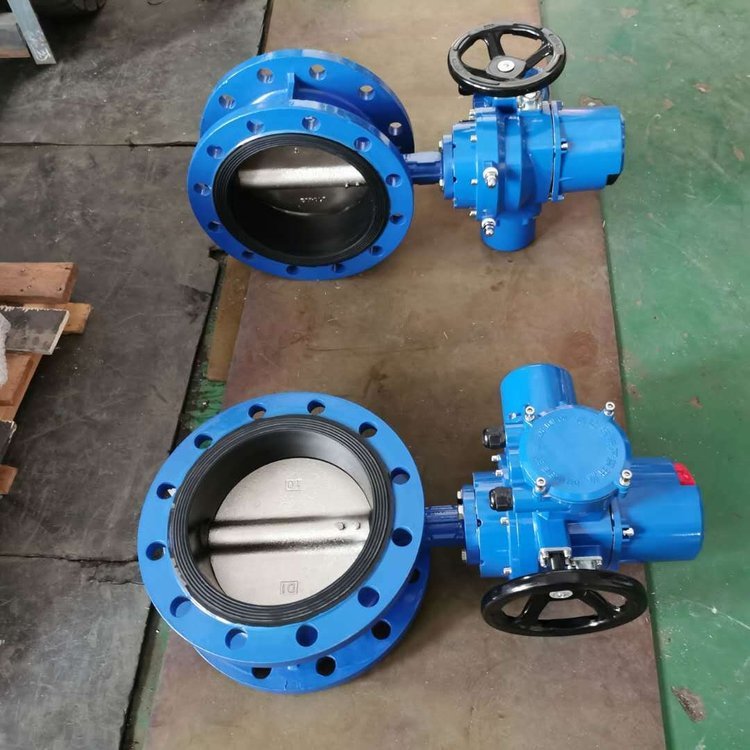

一、电动蝶阀d941x-16 DN200（精小型执行器）介绍

喜乐彩票电动蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤100℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。电动软密封蝶阀既可作切断介质用，又可作调节介质的流量用。选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到效果。

电动蝶阀

二、电动蝶阀d941x-16 DN200（精小型执行器）特点

1、DN200法兰电动走水蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构，操作灵活，省力，方便。

三、电动蝶阀d941x-16 DN200（精小型执行器）主要技术参数

公称通经DN（mm）	喜乐彩票 50～2000		50～1600
公称药理PN（MPa）	0.6	1.0	1.6
密封试验（MPa）	0.66	1.1	喜乐彩票 1.76
强度试验（MPa）	0.9	1.5	2.4
喜乐彩票适用温度	喜乐彩票丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
喜乐彩票适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	喜乐彩票蜗轮传动、电动、气动、液动

四、电动蝶阀d941x-16 DN200（精小型执行器）主要零部件材料

喜乐彩票零件名称	材料
阀体	喜乐彩票 WCB、QT450-10、HT200、HT250
蝶板	喜乐彩票 WCB、QT450-10、HT200、HT250
阀轴	2Cr13
密封圈	喜乐彩票丁腈耐油橡胶
填料	柔性石

五、电动蝶阀d941x-16 DN200（精小型执行器）使用说明

1、本产品应放在干燥的仓库内，严禁露天存放。

2、长期存放，要定期保养。

3、存放时间较长。安装前要进行试压检验，合格后方可安装。

4、安装前应把管道和阀门内腔清理干净

5、安装后产品不应受较大外力。

6、安装时阀门箭头流向是介质受压方向，要和阀体上箭头方向相一致。

7、使用工况要符合性能规范中技术要求。

公称通径DN(mm)		50-600
公称压力PN(MPa)		0.6		1.0
喜乐彩票公称压力(MPa)	强度试验	0.9		1.5 喜乐彩票
	密封试验	0.66		1.1 喜乐彩票
材料	喜乐彩票材料代码	C	P		R
喜乐彩票主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18N12M02Ti
	碟版	2Cr13	喜乐彩票 1Cr18Ni9Ti		喜乐彩票 1Cr18Ni12M02Ti
	阀杆	喜乐彩票 2Cr13	喜乐彩票 1Cr18Ni9Ti		喜乐彩票 1Cr18Ni12M02Ti
	密封圈	喜乐彩票乙丙丁氰所料
	填料	喜乐彩票柔性石墨 V型橡胶垫
适用工况	适用介质	水、蒸汽	硝酸类		醋酸类
	适用湿度	喜乐彩票 -28°C-300°C
执行器	型号	喜乐彩票 GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	喜乐彩票结构长度	喜乐彩票法兰尺寸	压力温度	实验检验
		GBT/12230	喜乐彩票 GB12221	/	喜乐彩票 GB9131
