电动蝶阀阀门首页 > 产品展示 > 蝶阀 > 电动蝶阀 >

产品名称：电动UPVC蝶阀[ 2020-06-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动UPVC蝶阀产品介绍

    电动UPVC蝶阀引进国外先进技术的基础上，采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，产品符合国家GB/T13927-92阀门压力试验标准。

    二、电动UPVC蝶阀产品优点


    1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
    2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
    3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
    4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
    5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
    6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

    三、电动UPVC蝶阀主要技术参数

    公称压力（MPa) 0.05MPa 介质温度 -30℃～-350℃
    强度试验 0.1MPa 适用介质 冷热风、烟气
    介质流速 25m/s 泄漏率 3%

    四、电动UPVC蝶阀主要零件材质

    零件名称 阀体 阀板 阀轴
    材料 碳钢 碳钢 碳钢、不锈钢

    五、电动UPVC蝶阀执行标准


    制造标准 GB/T 122387-89
    法兰标准 GB9113-2000、GB17241.6-1998
    结构长度标准 GB12221-89
    检验标准 GB/T 13927-92

    产品订货须知：




            一、①电动UPVC蝶阀产品名称与型号②电动UPVC蝶阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的电动UPVC蝶阀型号，请按电动UPVC蝶阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://liruids.com/喜乐彩票】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

  • 六、电动UPVC蝶阀主要外形连接尺寸


    DN D D1 L L1 L2 　n-Фd b
    300 405 370 120 716 220 8-12 10
    350 455 420 140 786 240 8-14 10
    400 505 470 140 924 270 12-18 10
    450 570 530 160 999 295 12-18 10
    500 620 580 160 1079 325 12-18 10
    600 720 680 180 1140 380 16-18 12
    700 820 780 180 1240 430 16-18 12
    800 920 880 200 1344 490 16-18 12
    900 1040 990 200 1444 540 16-18 14
    1000 1140 1090 220 1544 590 20-18 14
    1100 1240 1190 220 1644 640 20-18 14
    1200 1340 1290 240 1744 690 20-18 14
    1300 1440 1390 240 1864 760 20-18 16
    1400 1540 1490 260 2020 810 24-18 16
    1500 1640 1590 260 2120 860 24-18 16
    1600 1740 1690 280 2240 980 24-18 16
    1700 1840 1790 280 2340 1030 28-22 16
    1800 1940 1890 300 2440 1096 28-22 16
    1900 2040 1990 300 2540 1146 32-22 16
    2000 2150 2090 320 2640 1196 32-26 16
    2200 2360 2300 340 3252 1296 36-26 16
    2400 2560 2500 360 3452 1396 36-26 18
    2600 2760 2700 380 3652 1496 40-26 18
    2800 2960 2900 400 3852 1596 40-26 18
    3000 3190 3110 400 3896 1698 44-30 18
    3200 3390 3310 440 4110 1798 44-30 20
    3400 3590 3510 440 4396 1898 48-30 20
    3600 3790 3710 480 4636 1998 48-30 20
    3800 4000 3910 480 4886 2098 52-30 22
    4000 4210 4120 520 5160 2210 52-30 22




  • 七、电动UPVC蝶阀尺寸表及结构图

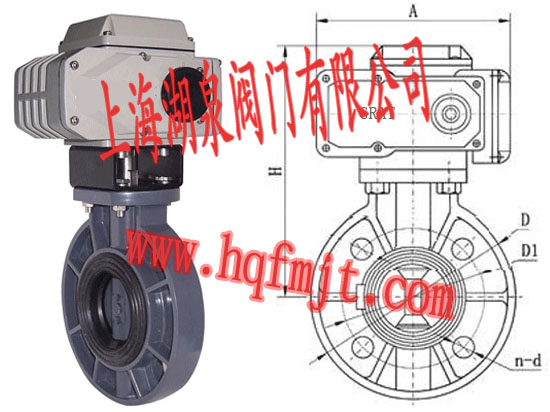

    电动UPVC蝶阀结构图
