产品名称：j941h-25C dn80开关电动截止阀品牌[ 2022-08-25 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、j941h-25C dn80开关电动截止阀品牌产品介绍

    喜乐彩票j941h-25C dn80开关电动截止阀品牌生产厂家，开关型电动截止阀 DN80智能调节型电动截止阀， J941H法兰式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。 湖泉阀门厂家J941H-25C电动截止阀产品,适用于石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽、酸性介质等。

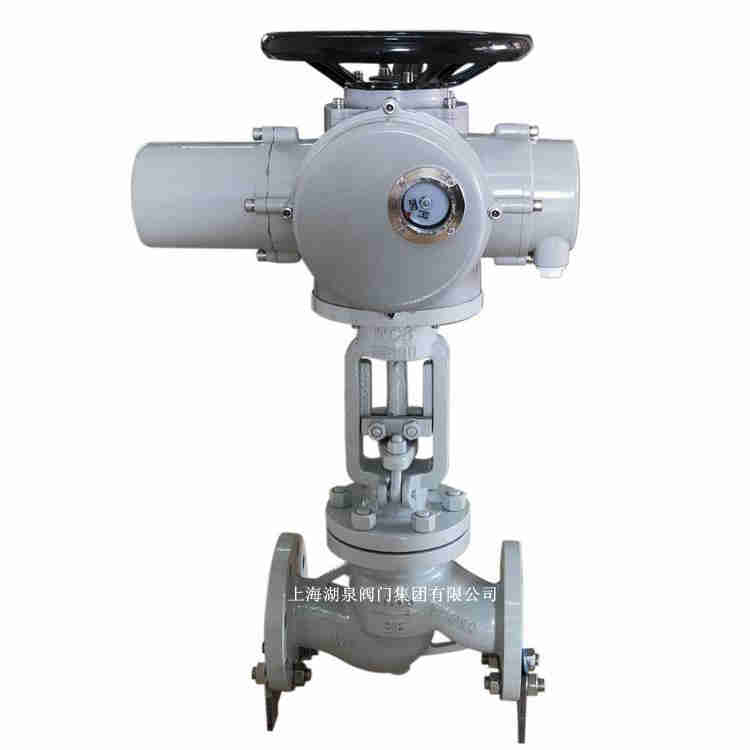

    j941h-25C dn80开关电动截止阀品牌

    二、j941h-25C dn80开关电动截止阀品牌产品分类根据通道方向

    1、直通式截止阀
    2、直流式截止阀：在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
    3、角式截止阀：在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
    4、柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量    。

    三、j941h-25C dn80开关电动截止阀品牌压力试验

    公称压力 1.6 2.5 4.0 6.4 10.0 16.0
    强度试验 2.4 3.8 6.0 9.6 15.0 24.0
    水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
    上密封试验 1.8 2.8 4.4 7.0 11.0 18.0
    气密封试验 0.5-0.7

    四、j941h-25C dn80开关电动截止阀品牌产品主要零部件材料

    体、盖、板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
    WCB 2Cr13 13Cr STL 木体材料 With Body Material 尼龙 Nylon 增强柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE 柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE 　 　 ≤425 水 蒸汽 油品
    WC1 38CrMoAl 25Cr2MoV ≤450
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    ZGCr5Mo ≤200 硝酸类
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    ≤200 醋酸类
    ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti


  • 公称压力 PN(MPa) 公称通径 DN(mm) 标准值 参考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
    1．6 50 230 160 125 100 　 16 3 　 4-φ18 590 645 48
    65 290 180 145 120 　 18 3 　 4-φ18 590 690 60
    80 310 195 160 135 　 20 3 　 8-φ18 590 715 65
    100 350 215 180 155 　 20 3 　 8-φ18 590 770 71
    125 400 254 210 185 　 22 3 　 8-φ18 590 780 119
    150 480 280 240 210 　 24 3 　 8-φ23 590 810 210
    200 600 335 295 265 　 26 3 　 12-φ23 810 967 320
    250 622 405 355 320 　 30 3 　 12-φ25 810 1143 550
    300 698 460 410 375 　 30 4 　 12-φ25 830 1292 785
    2.5 50 230 160 125 100 　 20 3 　 4-φ18 590 645 50
    65 290 180 145 120 　 22 3 　 8-φ18 590 690 65
    80 310 195 160 135 　 22 3 　 8-φ18 590 715 67
    100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
    125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
    150 480 300 250 218 　 30 3 　 8-φ25 810 810 215
    200 600 360 310 278 　 34 3 　 12-φ25 810 967 322
    250 622 425 370 332 　 36 3 　 12-φ30 830 1143 585
    300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
