电动阀门执行器接线方法

[ 2020-11-19 ]
 电动阀门执行器如何接线呢，上海湖泉阀门厂家告诉你电动阀门一般分常闭和常开两种，常闭型是指断电时阀门处于关闭状态，常开型即是断电时阀门处于开启状态；另外接线还分三线和两线制，大口径大多是三线制的，小口径的会有两线和三线制两种

阀门电动执行器分为开关式和可调式，开关式的原理是打开电源、打开位置。调节阀的原理是输入4-20ma或0-10v电流信号来调节阀门的开启。电动阀门 器和阀体组成，有许多用户不知道电动阀门的接线，下面详细说明。 装有细小电动执行器的六线电动阀分为开关型和调节型、驱动开关控制和信号反馈控制组件。 开关式六线电动阀的六端功能如下：1，2，3驱动控制，4，5，6为信号反馈控制；

它的工作原理： 在1、2连接时，阀门开启，同时保持4和5电路，反馈电气阀开启到位置信号：1，3连接，阀门关闭，同时保持4和6电路，反馈电气阀关 号可调六线电气阀的六个终端功能如下：1，2用于电气驱动控制，可连接ac220v或dc24v电源电压（如需要380v电压），3，4用于输入信号控 收4-20ma电流信号或0-10v电压信号5，6用于输出信号反馈控制，相应的反馈4-20ma电流信号或0-10v电压信号可以远程控制 电动阀门通常由电动执行器和阀门组成，电动阀门通过电动执行器来驱动阀门，以实现阀门的开关动作为了达到管道介质开关的目的电磁 电动阀门；是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体开启，线圈断电，阀芯取决于弹簧压力回退。

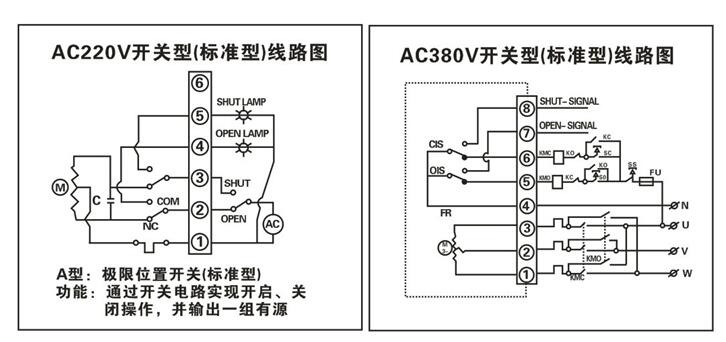

开关型电动执行器接线图
电动阀门

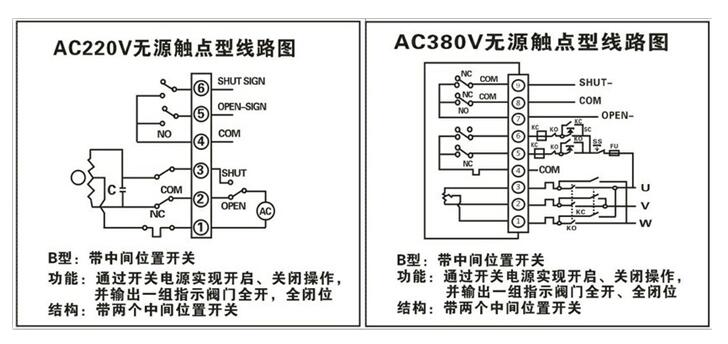

无源触点型电动执行器接线图

电动执行器

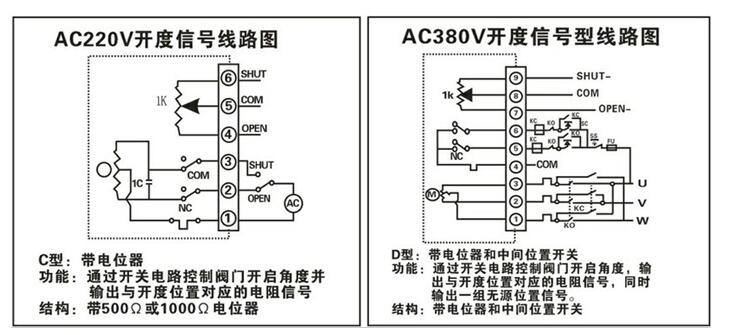

开度信号型电动执行器接线图

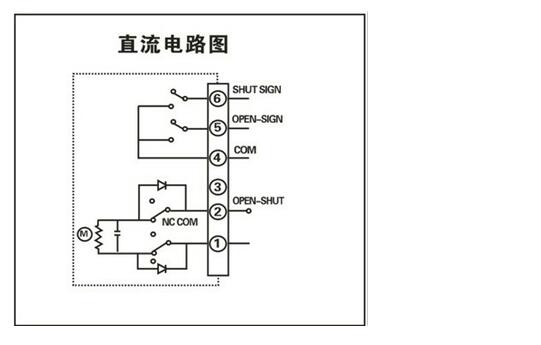

直流电路接线图
电动阀门执行器
