  • 气动活塞切断阀产品概述：

    ZSPC气动活塞切断阀喜乐彩票是生产过程自动化系统中执行机构的一种，它与电磁阀、大功率减压阀等配套使用，可以对自动化系统中输出管道上流动介质进行 自动切断或安全放空。由于具有结构简单、操作方便、使用可靠、快速启闭等特点，可以广泛地应用在石油、化工、冶金等工业生产部门。

    喜乐彩票 气动活塞切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质无颗粒的液体或气体。

    产品结构特点：

    喜乐彩票 1、气动活塞切断阀由气动活塞执行机构和切断机构组成。

    执行机构组成：

    (1)切断机构采用直通截止形式。

    (2)执行机构的形式为活塞式、单气源。

    2、整机作用方式：DN25~200为气开式。(DN20~100有气关式)。

    喜乐彩票 3、气动活塞二位式调节阀的公称压力为PN1.6，2.5，4.0,6.4。

    4、气动活塞二位式调节阀的额定信号压力为500kPa。若介质压力小于公称压力时，信号压力允许小于额定信号压力。

    喜乐彩票 5、 阀的流量特性曲线为两位快开式。

    产品作用原理：

    当500kPa的信号压力通入气缸，推动活塞，推杆下移，实现气动切断阀的开(DN25~200)，闭(DN10~100)。反之当电磁阀换向，气缸上方 压力排空，执行机构上方的弹簧将活塞及推杆提起，实现气动切断阀的闭(DN25~200)，开(DN20~100)。手轮机构用在当气源发生故障或信号压 力减少阀芯不能正常移动的场合。气动操作前，应先将手轮按反时针方向转到不动为止。

    产品订货须知：

    一、①气动活塞切断阀产品名称与型号②气动活塞切断阀口径③是否带附件以便我们的为您正确选型。

    喜乐彩票 二、若已经由设计单位选定上海湖泉的气动活塞切断阀型号，请按气动活塞切断阀型号直接向我司销售部订购。

    喜乐彩票 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://liruids.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务



  • 产品主要外形及结构尺寸

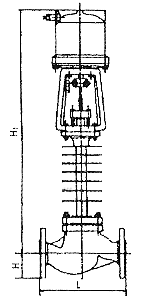

    ZSPC气动活塞切断阀主要外形及结构尺寸
    公称通径DN 20 25 40 50 65 80 100 150 200
    L PN
    MPa    		 1.6 194 197 235 267 292 317 368 500 635
    4.0 650
    6.4 206 210 251 286 311 337 394 520 650
    H 65 70 85 90 100 105 125 170 205
    不带手轮 H1 常温型 445 455 485 485 605 605 620 962 988
    中温型 596 606 636 636 770 770 785 1178 1226
    带手轮 H1 常温型 630 640 670 670 790 790 805 1087 1113
    中温型 781 791 821 821 955 955 970 1303 1351
    H2 160 160 160 160 160 160 270 270 270
    H3 220 220 220 220 220 220 390 390 390
