电动蝶阀原理与怎么接线
电动蝶阀原理与怎么接线呢 ？上海湖泉阀门厂家为你作详细的介绍：
电动阀：
电动阀：电动调节阀（可以控制开度。可连续调节阀门）与电动阀（只能控制开关不能控制开度），交流一般3根线，火线、零线、地线。
电磁阀：智能开关阀门不能控制开度。通电开，断电自动关闭复位。
电动调节阀接线：电源2根，开度控制2根，开度反馈2根，共六根。
电动阀接线：开与关控制3根（开1根，关1根，公共端1根），开到位与关到位3根（开到位1根，关到位1根，公共端1根），共计6根线。其中开到位与关到位为无源触点。

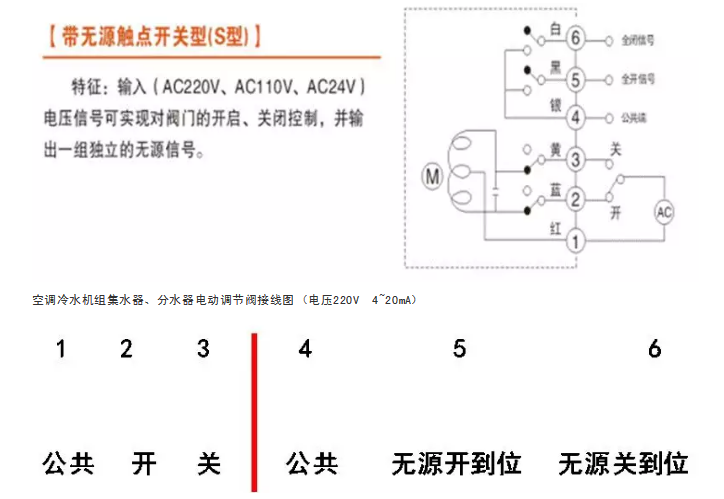

空调冷却塔、冷水机组电动阀接线图(此电动阀不能调节开度）。
空调冷水机组集水器、分水器电动调节阀接线图 (电压220V 4~20mA)
电动蝶阀：
电动蝶阀有普通型和智能型。普通型，当接通其电机，阀门便开或合，视电机正反转而定；智能型如AC380V的，给其供AC380V后，电机不动，内部控制电路板可以工作。当给其输入4—20mA电流时，做相应动作。4mA时关闭，20mA时打开。而且有4—20mA模拟量反馈信号，以反应它的阀门开度大小。
电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭。具备手动操作功能，在断电时通过手动操作来开关蝶阀。
常见的电动蝶阀接线图：

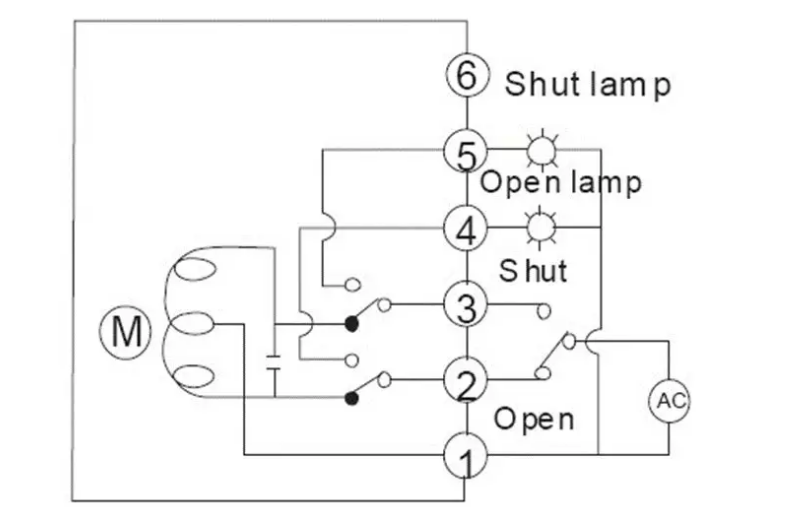

如下：开关型带有源灯指示电动蝶阀接线图，共有5根接线，1，2，3是控制部分，1，4，5是反馈部分。
开关型带无源触点型反馈电动蝶阀接线图，1，2，3是控制部分接线，4，5，6为无源触点反馈。
开关型带开度信号反馈电动蝶阀接线图。1，2，3为控制接线部分，4，5，6为反馈部分，输出0-5K的电阻值，可以选定。
AC380V三相电源电动蝶阀接线图：
智能调节式电动蝶阀接线图，输入输出4－20mA：
