电动蝶阀的安装方法及注意事项

[ 2021-03-22 ]

电动蝶阀如何安装呢？电动蝶阀的安装方法及注意事项
1、方向
　　电动蝶阀从理论上说可以任意方向进行安装，推荐阀轴水平放置的安装方式，这样两端轴承不会在底部（下面），以免介质中的泥沙进入轴承。
2、进水管配置
　　电动蝶阀的进水侧存在弯管、丁字管造成流体弯曲和分布不均匀流入阀门时，在管内将发生偏流，因此必须将所产生的偏流均匀配置在蝶板的两侧，以免产生蝶板两侧不均匀受力，并可能产生附加力矩，见图1。

3、出水管配置
　　如果在管线上，阀门上为了不承受施加轴方向来的力和弯曲力矩，最好在阀门的出口侧设置伸缩接头。阀门开闭时的阀门水压力不应该由地脚承受，而是通过阀门的法兰，由管路承受为好。
4、安装尺寸

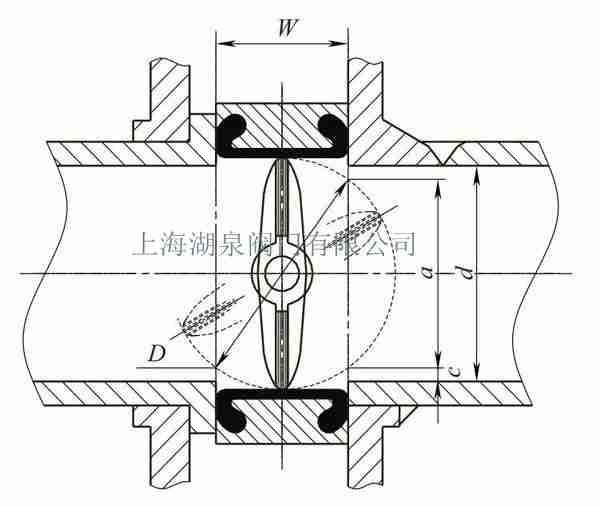

　　电动蝶阀一般结构长度都比较短，它的蝶板将伸到相邻的管道或其他部件内，因此要注意不能与其他零件碰撞和干涉。再则要防止相配管道内径的误差大于c而与蝶板相碰，见图2。

5、注意事项
　　电动蝶阀作为调节用不外乎调节流量和压力。阀的调节都是通过压力的损失来实现。
　　关于电动蝶阀的流量与转角的关系曲线像一个积分符号，属于抛物线型。在蝶板开度大于60°的特定情况下增大转角时，流量的变化较小。同样，蝶板转角小于15°时也有类似情况。
　　为了取得好的调节效果应该注意如下几点：
　　a、调节阀的损失至少占系统的1/3。
　　b、为了取得好的调节效果往往使阀门的口径比相配管子通径小。
　　c、根据经验，通径的确定应使阀门流速达到5m/s。
