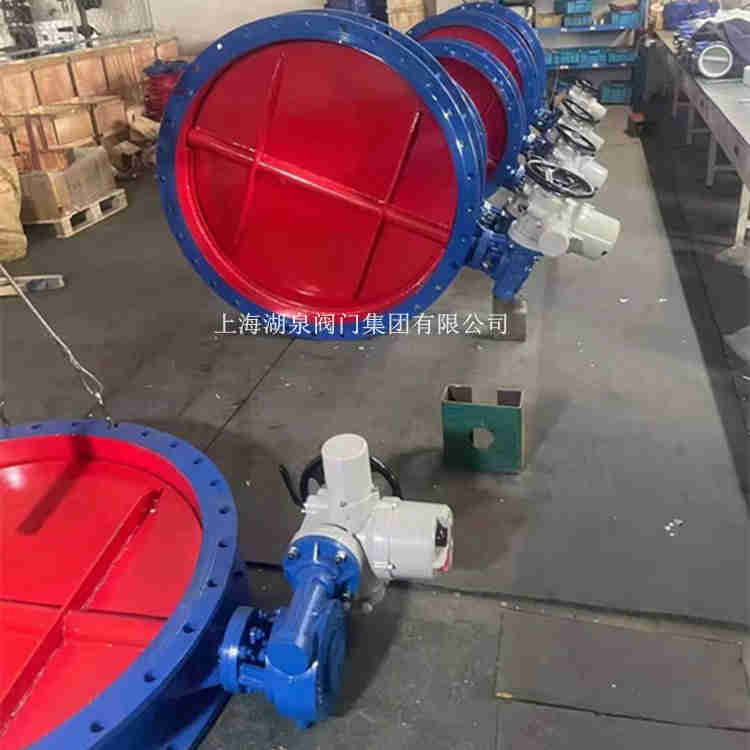

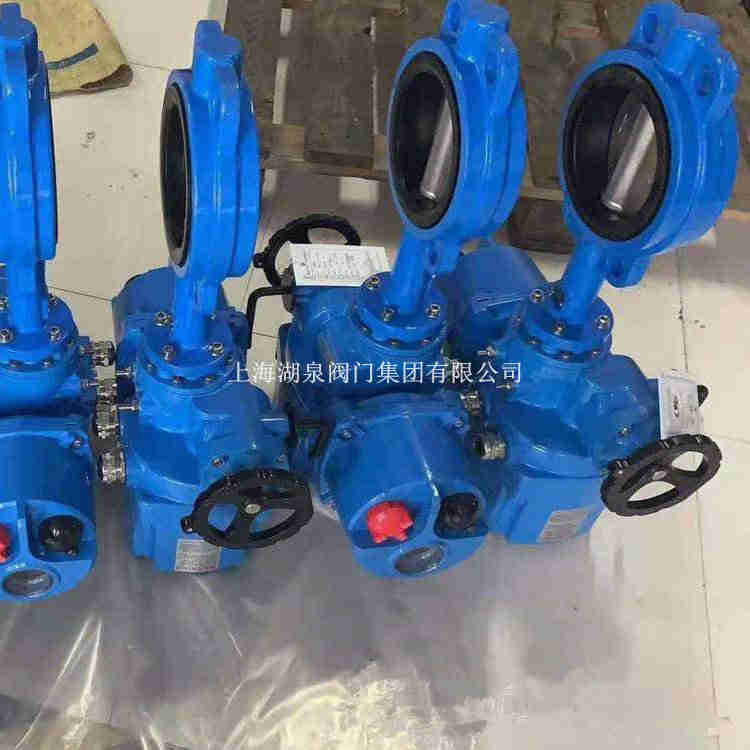

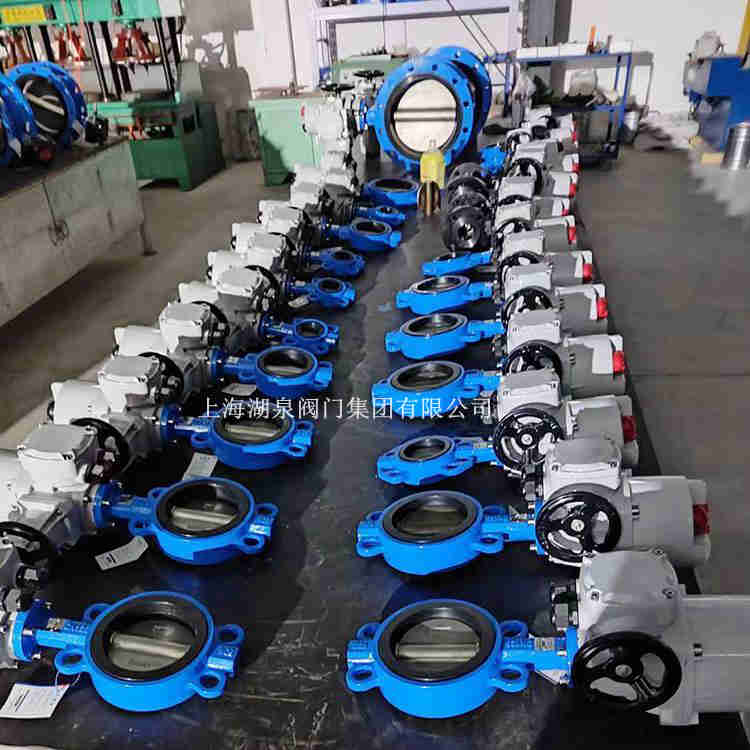

喜乐彩票，蝶阀有软密封的和硬密封的，也有对夹式的和法兰式的，不同类型的蝶阀，尺寸信息也有区别。以密封对夹蝶阀为例，手动蝶阀dn200的外形尺寸，口径、流量、扭矩、电压、防护等级。有这些参数很快就出来了。DN200电动蝶阀采用弹性密封圈和金属硬密封结构广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

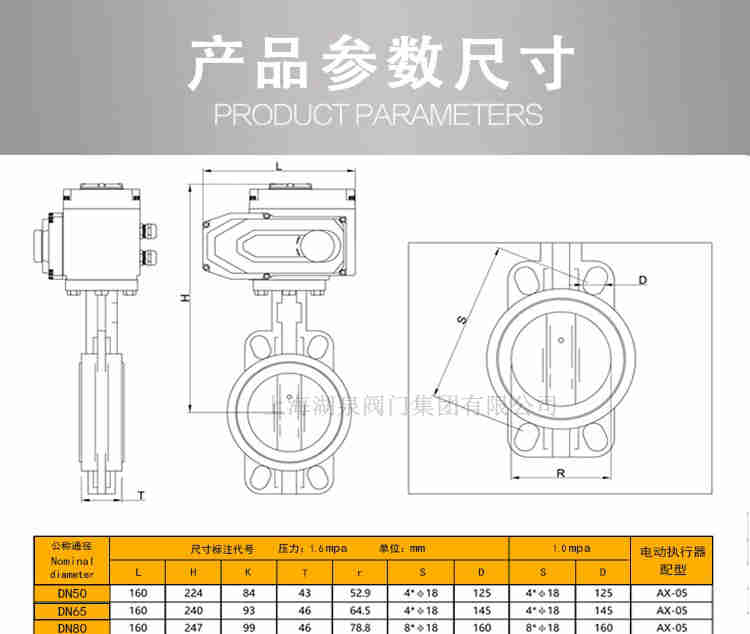

具体尺寸如下DN：200    D：320    D1：280    L：152    H：960    H1：352    H2：480     b：22   n-d：8-18   ,法兰连接尺寸可根据客户现场或要求修改。

规格size		尺寸(mm)															重量(kg)
mm	inch	A	B	C	D	D1	D2	N-M	L	Φ2	K	E	n-Φ1	f	J	W	A型	LT型
25	1	110	55	33	24	85	85	4-M12	32	10	42	42	4-6	10		7	1.2	1.3
32	11/4	110	55	33	24	100	100	4-M16	32	10	42	42	4-6	10		7	1.4	1.6
40	1.5	125	73	33	39	110	110	4-M16	32	12.6	50	50	4-7	10		8.86	1.8	2.1
50	2	125	73	43	52	125	125	4-M16	32	12.6	50	50	4-7	10		8.86	2.3	2.8
65	2.5	136	82	46	64	145	145	4-M16	32	12.6	50	50	4-7	10		8.86	3.3	4.1
80	3	142	91	46	78	160	160	8-M16	32	12.6	50	50	4-7	10		8.86	3.7	5.2
100	4	163	106	52	104	180	180	8-M16	32	15.77	70	70	4-10	12		11.1	5.2	6.5
125	5	176	128	56	123	210	210	8-M16	32	18.92	70	70	4-10	12		12.7	7.5	8.6
150	6	196	143	56	155	240	240	8-M20	32	18.92	70	70	4-10	12		12.7	8.7	11
200	8	228	170	60	202	295	295	8-M20/12-M20	45	22.1	102	102	4-12	15		15.87	15	25



250	10	258	204	68	250	350	355	12-M20/12-M24	45	28.45	102	102	4-12	15	31.19	8	23	43
300	12	292	239	78	301	400	410	12-M20/12-M24	45	31.6	102	102	4-12	15	34.6	8	35	50
350	14	336	267	78	333.3	460	470	16-M20/16-M24	45	31.6	125	125	4-14	23	34.6	8	58	77
400	16	368	297	102	389.6	515	525	16-M24/16-M27	51	33.15	140	140	4-18	23	36.15	10	82	101
450	18	400	315	114	440.5	565	585	20-M24/20-M27	51	38	140	140	4-18	23	40.95	10	110	139
500	20	440	348	127	492	620	650	20-M24/20-M30	64	41.14	140	140	4-18	27	44.12	10	148	179
600	24	525	467	154	593	725	770	20-M27/20-M33	70	50.65	165	165	4-22	27	54.62	16	220	283


常见的蝶阀型号如下：通风蝶阀的型号： D341H、D341W； 三偏心对夹硬密封蝶阀型号： D73H、D373H、D673H、D973H； 中线法兰蝶阀型号： D41X、D341X、D641X、D941X； 中线对夹蝶阀型号： D71X、D371X、D671X、D971X。公称通径(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350 450 114 565 615 20-26 320 1043 750 380 500 127 620 670 20-26 343 1098 750 380 600 154 725 780 20-30 413 1236 750 380 700 165 840 895 24-30 478 1431 750 380 800 190 950 1015 24-33 525 1488 750 380

 近期很多客户来问蝶阀厚度尺寸，问我们网站蝶阀尺寸表里面的字母L、H1、D1都表示什么意思，技术小编马上更新蝶阀尺寸表字母的小知识。蝶阀公称通经(即阀门管道大小)
DN(单位：MM)：蝶阀国标规格简写、NPS(单位：英寸)：蝶阀美标规格简写
蝶阀外形尺寸
L：法兰距（叫法很多，也可以叫长度、厚度）、H1：中心距（解释：阀门管道到阀门底部的尺寸）
蝶阀连接尺寸（即不同压力螺栓尺寸数量不同)
D1：蝶阀螺栓孔中心距、4-M(d)：螺栓孔尺寸及对应的数量
附两张常用蝶阀连接尺寸表供大家查看，你可根据我上述说明，找到对应的尺寸大小。

一、 蝶阀我们都是用大写的【D】表示，所以阀门首字母是D的就表示是蝶阀。
二、 阀门传动方式就是指我们蝶阀开启关闭的方式：
手动（空白）、3：涡轮传动、6：气动传动、9：电动
三、 连接方式符号：4：法兰连接、6：焊接连接、7：对夹连接
四、 阀门结构形式符号：1：中线形式、2：双偏心形式、3：三偏心形式
五、 阀座密封形式符号：H：硬密封、X：软密封、F：衬四氟
六、 阀门压力符号有国标蝶阀（PN表示）和美标蝶阀（表示class）之分的：
蝶阀国标的压力符号：10：10公斤、16：16公斤、25：25公斤、40：40公斤
蝶阀美标压力符号:150LB：16公斤、300LB：25公斤【LB代表蝶阀美标的单位】
七、阀体材质符号：Z：铸铁（也可以直接空白）、Q：球墨铸铁、C：铸钢、P：不锈钢304、R：不锈钢316
以上就是常见蝶阀国标的型号说明，举例来说下：D941X-10P
