电动截止阀DN250的产品使用说明书

[ 2023-10-11 ]

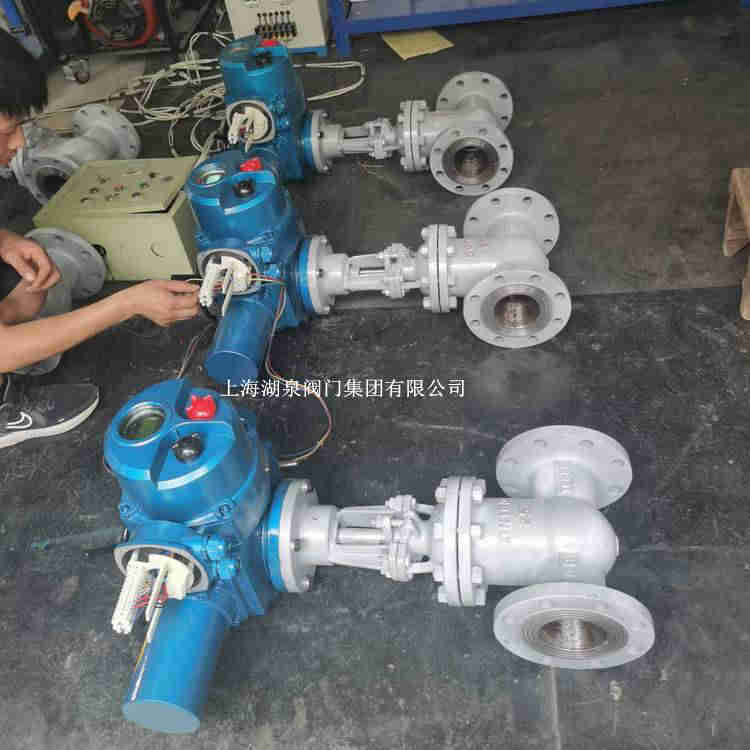

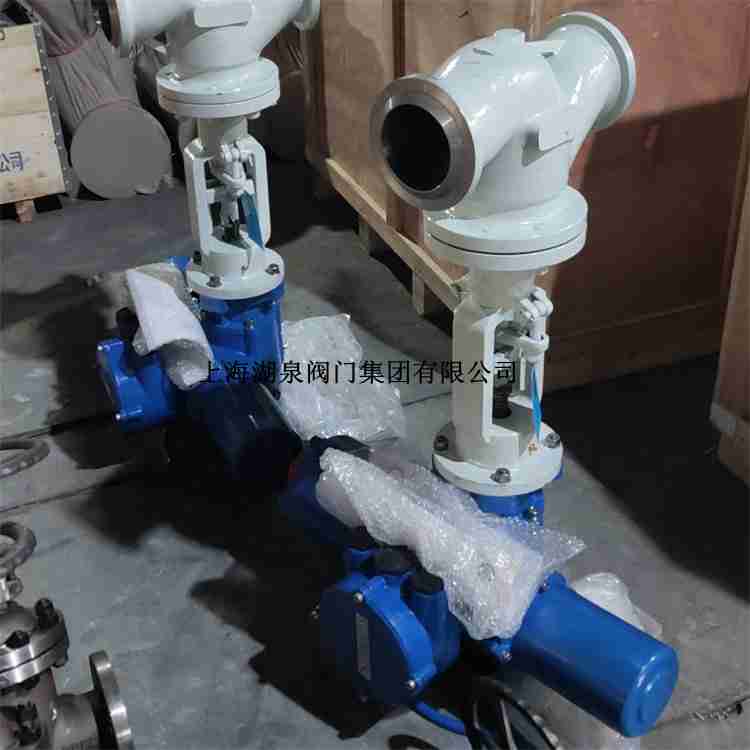

电动截止阀DN250的产品使用说明书——DN250电动截止阀是一种用于控制流体的阀门，采用电动机驱动执行机构，通过开关控制电动机的转动来实现阀门的开关动作。其关键零部件包括电机、执行器、阀盘等。该阀门以焊接方式连接在管...智能调节型电动截止阀简介: J941H法兰式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆...产品等级:PN1.6~10MPa产品材料:WCB/304/316产品规格:DN50~300 选择其它型号: 产品介绍电动截止阀主要用途法兰连接的截止阀适用于公称压力PN1.6～16MPa,J941H、J941Y、J941W电动法兰截止阀和法兰闸阀是同属一个类型的阀门,由电动执行机构或气动执行机构和截止阀两部分组成,区别在它的关闭件是个阀体,阀体绕阀体中心线作旋转来达到开启...

喜乐彩票电动截止阀DN250的产品使用说明书主要零件材料及其适用范围：

阀体	阀盖	阀瓣	喜乐彩票密封圈	阀杆	填料	适用介质	适用温度(≤℃)
WCB		喜乐彩票 WCB D507M0	D577	2Crl3	喜乐彩票柔性石墨	喜乐彩票水、油品、蒸汽	425
ZGlCrl8Ni9Ti		喜乐彩票 0Crl8Ni9TiStellite12	Stellite6	喜乐彩票 lCrl8Ni9Ti	PTFE	喜乐彩票硝酸类	喜乐彩票 200
ZGlCrl8Ni2M02Ti		喜乐彩票 CF8MStellite12	喜乐彩票 lCrl8Ni2M02Ti	喜乐彩票 lCrl8Ni2M02Ti	喜乐彩票 PTFE	磷酸类、碱类、混酸	200
喜乐彩票 ZG00Crl7Nil4M02		喜乐彩票 CF3MStellite12	喜乐彩票 Stel1ite6	喜乐彩票 316L	喜乐彩票 PTFE	磷酸类、尿素、甲铵液	200
喜乐彩票 ZGlCr5M0		喜乐彩票 ZGlCr5M0Stellite12	喜乐彩票 Stel1ite6	喜乐彩票 25Cr2M01VA	柔性石墨	喜乐彩票水、油品、蒸汽	550

产品名称:电动截止阀厂家 J941Y电动截止阀法兰截止阀产品型号:J941H/Y/W 产品口径:DN6~DN80mm 产品压力:PN1.0-PN32MPa 产品材质:304SS,316L,316SS,合金钢,碳钢等，由电动执行机构和截止阀两部分组成。启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式也有升降旋转杆式。产品型号:GFJ941H-16C 公称通径:DN15~DN500 公称压力:PN1.6MPA~32MPA 适用温度:-30℃~800℃ 主要材质:WCB、铬钼钢、铬钼钒钢、304、316不锈钢等。
电动阀

喜乐彩票 1.6-4.0MPa主要外形连接尺寸及重量：

公称压力PN(MPa)	喜乐彩票公称通径DN(mm)	标准值									参考值
公称压力PN(MPa)	喜乐彩票公称通径DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量(kg)
1．6	50	230	喜乐彩票 160	喜乐彩票 125	喜乐彩票 100		16	3		4-φ18	喜乐彩票 590	喜乐彩票 645	48
	65	喜乐彩票 290	180	145	喜乐彩票 120		18	3		喜乐彩票 4-φ18	590	690	60
	80	喜乐彩票 310	喜乐彩票 195	160	喜乐彩票 135		20	3		喜乐彩票 8-φ18	590	715	65
	100	喜乐彩票 350	215	喜乐彩票 180	喜乐彩票 155		20	3		8-φ18	590	喜乐彩票 770	71
	125	喜乐彩票 400	254	210	185		22	3		8-φ18	590	喜乐彩票 780	119
	喜乐彩票 150	喜乐彩票 480	喜乐彩票 280	喜乐彩票 240	喜乐彩票 210		24	3		喜乐彩票 8-φ23	590	喜乐彩票 810	喜乐彩票 210
	喜乐彩票 200	喜乐彩票 600	335	295	265		26	3		12-φ23	喜乐彩票 810	967	320
	喜乐彩票 250	622	喜乐彩票 405	355	喜乐彩票 320		30	3		喜乐彩票 12-φ25	810	喜乐彩票 1143	550
	喜乐彩票 300	698	喜乐彩票 460	喜乐彩票 410	375		30	4		12-φ25	喜乐彩票 830	喜乐彩票 1292	785
2.5	50	230	160	125	喜乐彩票 100		20	3		喜乐彩票 4-φ18	喜乐彩票 590	645	50
	65	290	喜乐彩票 180	145	120		22	3		喜乐彩票 8-φ18	590	690	65
	80	喜乐彩票 310	195	160	135		22	3		喜乐彩票 8-φ18	590	715	67
	喜乐彩票 100	喜乐彩票 350	230	喜乐彩票 190	160		24	3		8-φ23	590	770	73
	125	400	喜乐彩票 270	220	喜乐彩票 188		28	3		8-φ25	喜乐彩票 590	喜乐彩票 780	127
	喜乐彩票 150	480	300	250	218		30	3		8-φ25	810	810	215
	喜乐彩票 200	喜乐彩票 600	360	喜乐彩票 310	278		34	3		12-φ25	810	喜乐彩票 967	322
	250	喜乐彩票 622	425	喜乐彩票 370	喜乐彩票 332		36	3		12-φ30	830	喜乐彩票 1143	585
	300	698	喜乐彩票 485	430	390		40	4		16-φ30	喜乐彩票 830	1292	795
喜乐彩票 4．0	50	230	160	喜乐彩票 125	100	88	20	3	4	4-φ18	590	645	61
	65	290	喜乐彩票 180	145	喜乐彩票 120	喜乐彩票 110	22	3	4	8-φ18	喜乐彩票 590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	喜乐彩票 715	84
	100	喜乐彩票 350	喜乐彩票 230	190	160	喜乐彩票 150	24	3	4．5	8-φ23	喜乐彩票 590	喜乐彩票 770	101
	喜乐彩票 125	400	喜乐彩票 270	喜乐彩票 220	喜乐彩票 188	176	28	3	4．5	喜乐彩票 8-φ25	810	782	207
	喜乐彩票 150	480	300	喜乐彩票 250	喜乐彩票 218	204	30	3	4．5	8-φ25	喜乐彩票 810	喜乐彩票 875	226
	喜乐彩票 200	喜乐彩票 600	375	喜乐彩票 320	喜乐彩票 282	喜乐彩票 260	38	3	4．5	喜乐彩票 12-φ30	810	喜乐彩票 1160	399

喜乐彩票 6.4-16MPa主要外形连接尺寸及重量：

6．4	50	300	175	135	105	88	26	3	4	喜乐彩票 4-φ23	喜乐彩票 590	710	64
	65	喜乐彩票 340	200	160	喜乐彩票 130	110	28	3	4	8-φ23	喜乐彩票 590	喜乐彩票 750	77
	80	380	210	170	喜乐彩票 140	喜乐彩票 121	30	3	4	8-φ23	590	785	86
	100	喜乐彩票 430	喜乐彩票 250	200	168	150	32	3	4．5	喜乐彩票 8-φ25	喜乐彩票 810	837	171
	125	500	295	喜乐彩票 240	喜乐彩票 202	喜乐彩票 176	36	3	4．5	8-φ30	810	1031	243
	150	喜乐彩票 550	340	280	喜乐彩票 240	喜乐彩票 204	38	3	4．5	8-φ34	830	1066	喜乐彩票 296
	200	650	喜乐彩票 405	345	300	喜乐彩票 260	44	3	4．5	12-φ34	喜乐彩票 830	1213	420
10．0	50	300	195	145	112	88	28	3	4	喜乐彩票 4-φ25	喜乐彩票 590	714	81
	65	340	220	170	138	喜乐彩票 110	32	3	4	喜乐彩票 8-φ25	590	734	102
	80	380	喜乐彩票 230	喜乐彩票 180	148	121	34	3	4	喜乐彩票 8-φ30	810	847	175
	100	430	265	喜乐彩票 210	喜乐彩票 172	150	38	3	4．5	8-φ30	810	喜乐彩票 950	喜乐彩票 194
	125	500	310	250	喜乐彩票 210	176	42	3	4．5	喜乐彩票 8-φ34	喜乐彩票 830	喜乐彩票 1141	285
	喜乐彩票 150	喜乐彩票 550	350	喜乐彩票 290	250	204	46	3	喜乐彩票 4．5	喜乐彩票 12-φ34	喜乐彩票 830	喜乐彩票 1240	450
	200	650	430	喜乐彩票 360	喜乐彩票 312	260	54	3	喜乐彩票 4．5	12-φ4l	830	1425	喜乐彩票 850
16．0	50	300	215	165	132	88	36	3	4	喜乐彩票 8-φ25	590	562	92
	65	喜乐彩票 340	245	190	152	110	44	3	4	喜乐彩票 8-φ30	810	喜乐彩票 743	165
	80	380	260	喜乐彩票 205	喜乐彩票 168	121	46	3	4	喜乐彩票 8-φ30	830	喜乐彩票 820	喜乐彩票 216
	喜乐彩票 100	430	喜乐彩票 300	240	喜乐彩票 200	150	48	3	喜乐彩票 4．5	8-φ34	喜乐彩票 830	喜乐彩票 935	喜乐彩票 238

喜乐彩票上海专业电动截止阀厂家,拥有多年生产经验,始终专注于电站截止阀、电动法兰截止阀、电动高压截止阀等产品的研发创新,可满足各种苛刻工况需求,全方面的解决各种管道问题!适用于公称压力PN1.6～16MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。电动法兰截止阀产品特点。我公司专业生产球阀、闸阀、截止阀、止回阀、蝶阀、电动球阀、气动球阀、气动蝶阀、电动蝶阀、气动截止阀、电动截止阀、气动闸阀、电动闸阀、不锈钢阀门、以及各种电动、气动、手动阀门。
