截止阀和闸阀有什么区别一看答案就知道了

[ 2024-03-01 ]
截止阀和闸阀有什么区别一看答案就知道了？结构不同：截止阀的结构比较简单，由阀门、阀座、阀杆和传动机构组成。而闸阀的结构相对复杂，由阀门、阀座、阀杆、闸板、传动机构以及密封装置等多个部分组成。流量和功能不同:截止阀用于截断、压力流量调节和控制,闸阀用于隔离。对流体的阻力不同:截止阀对流体的流动阻力大,闸阀对流体的流动阻力小。安装方式不同:截止阀对进出口方向有规定... 截止阀和闸阀的区别 1、结构不同 闸阀比截止阀结构复杂，高度尺寸较大，从外形来看闸阀比截止阀短而高，特别是明杆闸阀需要较高的高度空间，这在安装空间有限的情况下选型要注意的...
截止阀和闸阀有什么区别一看答案就知道了

结构:闸阀的结构更复杂,外观上,相同口径,闸阀更高,截止阀更长。密封表面:闸阀的密封效果不如截止阀。性能:截止阀可用于切断和流量调节。闸阀只有全开和全闭。 1、工作原理不同：截止阀是靠旋转90度的手柄来控制的，当手轮顺时针转动时，阀杆则逆时针运动；反之亦然。由于这种设计使开关力矩减小到值，因此操作省力，使用寿命长。2、闸阀流动的阻力相对来说比较小，阀体内部属于直通的，介质是直线流动的，阻力相对来说比较小。闸阀在开合的时候相对来说比较省力，和截止阀对比，无论开还是合，其运动方向和介质流动方向相垂直。
截止阀

喜乐彩票 截止阀和闸阀有运动方式区别、外形区别、密封性区别。

1、运动方式区别：闸阀属于手轮旋转，阀杆做上升运动，而截止阀是上升阀杆式，手轮与阀杆同时做旋转和上升运动。

2、外形区别：闸阀比截止阀结构相对来说更加复杂，高度尺寸较大，从表面上看闸阀比截止阀更短。

3、密封性区别：闸阀密封性能较高，阀芯与底座封面接触，达到严密不漏；当闸阀的运行压力损失最小，比截止阀的流体流动阻力更小。
闸阀

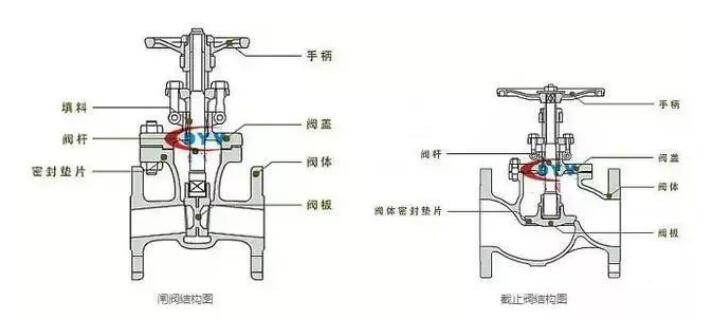

1、结构

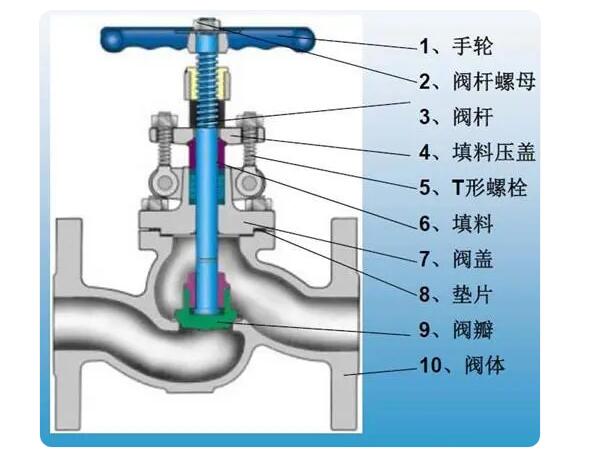

截止阀有球形、锥度和平面的阀芯，向下压到阀座上密封，截止阀的阀瓣是平行于流体的。闸阀阀芯为闸板，向下卡到前后阀座上密封。闸阀的阀瓣为一闸板，且与流体的方向垂直。

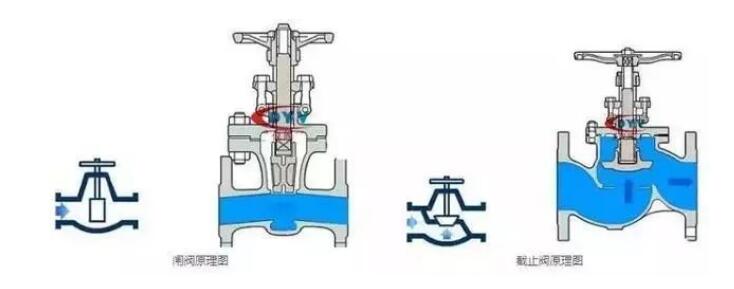

2、工作原理

截止阀工作是上升阀杆式，手轮跟着阀杆一起做旋转和上升运动。闸阀工作是手轮旋转，阀杆做上升运动。

3、安装方式

喜乐彩票 截止阀安装时介质可以从阀芯的下方和上方进入，而闸阀的流向从下方和上方进入的效果都是一样的。闸阀没有进出口方向要求，截止阀有规定进口和出口。

4、对流体的阻力

闸阀对流体的流动阻力比较小，其中普通闸阀的流动阻力系数约为0.08-0.12，开启关闭力小。其介质是可以两个方向流动的。而普通的截止阀的阻力系数约为3.5-4.5。

5、流量和功能

闸阀要求全开，截止阀不要求全开。截止阀一般用于压力流量控制，闸板阀用于隔离。
