电动截止阀j941h-16c选型标准和技术要求

[ 2024-02-28 ]

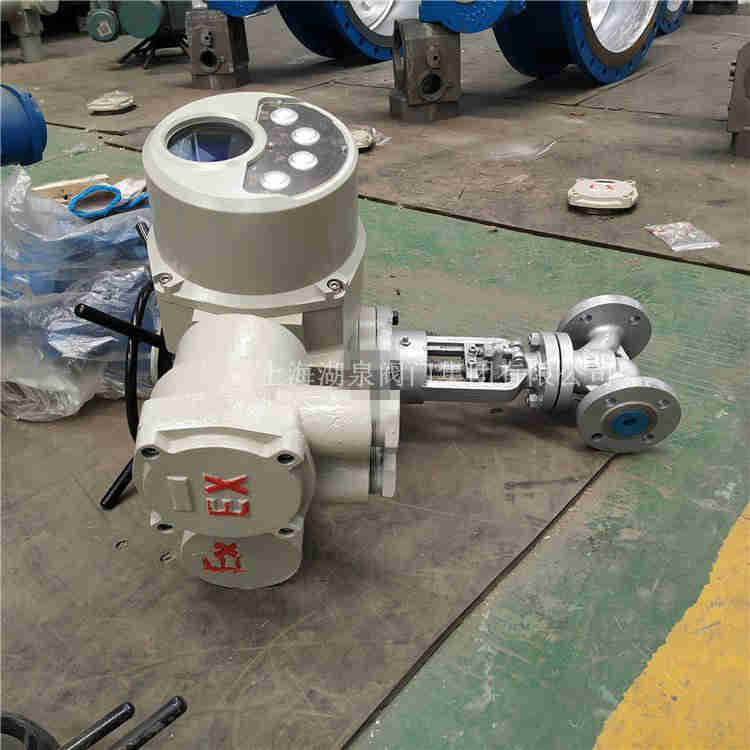

电动截止阀j941h-16c选型标准和技术要求__ 电动截止阀J941H-16C采用电动执行器控制，不需人力操作，节省人力资源。同时，该产品的设计经过精心优化，具有优良的密封性能，有效防止介质泄漏，确保生产过程中的环境安全。选型指南：

一、流体介质：

根据流体介质的种类、温度、压力、粘度、腐蚀性等参数来选择适合的电动截止阀。

二、设备管径：

根据设备的管径来选择电动截止阀的口径，确保阀门的流量和管径匹配。

三、控制方式：

根据实际需要来选择开关型、调节型或智能型电动截止阀，以满足不同的控制要求。

四、温度范围：

根据介质的温度范围来选择电动截止阀的耐温性能，以防止阀门受损或泄漏。

五、压力等级：

喜乐彩票根据介质的压力等级来选择电动截止阀的压力等级，确保阀门的耐压能力。

喜乐彩票六、安装环境：

喜乐彩票根据电动截止阀的安装环境来选择适合的材质和防护等级，以确保阀门能够在恶劣环境中正常工作。

七、维护保养：

考虑电动截止阀的维护保养情况，选择易于维护和保养的产品。

按国产阀门型号标准来说，截止阀的型号是由阀门类型，驱动方式，连接方式，结构形式，密封材料，阀体材料代号来表示。
　　1、截止阀类型代号为J;
　　2、截止阀的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来;
　　3、截止阀的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套;
　　4、截止阀结构形式代号，1-直流流道（阀瓣非平衡式），2-Z形流道（阀瓣非平衡式），3-三通流道（阀瓣非平衡式），4-角式流道（阀瓣非平衡式），5-直流流道（阀瓣非平衡式），6-直流流道（阀瓣平衡式），7-角式流道（阀瓣平衡式）;
　　5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金，Tc-陶瓷;
　　6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。

举例：对于电动驱动对接焊连接、直通式，密封面材料为堆焊硬质合金、公称压力17.0MPa、阀体材料为铬钼钒钢的截止阀：J961Y-170V。

一、根据阀门类型选择电动执行器
阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。
1．角行程电动执行器（转角<360度）
电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。
b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。此类电动执行器适用于蝶阀、球阀、旋塞阀等。
2．多回转电动执行器（转角>360度）
电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。此类电动执行器适用于闸阀、截止阀等。
3．直行程电动执行器（直线运动）
电动执行器输出轴的运动为直线运动式，不是转动形式。此类电动执行器适用于单座调节阀、双座调节阀等。

喜乐彩票 1、高温、高压介质的管路或装置上宜选用截止阀。如电厂、核电站，石油化工系统的高温、高压管路上。2、管路上对流阻要求不严的管路上，即对压力损失考虑不大的地方可选角座阀、球阀、蝶阀等3、小型阀门可选用气动角座阀、针阀、仪表阀、取样阀、压力计阀等。4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用气动截止调节阀。5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
