截止阀J41H-16C\DN250技术相关参数及产品介绍

[ 2024-10-11 ]

了解更多相关产品点击：截止阀

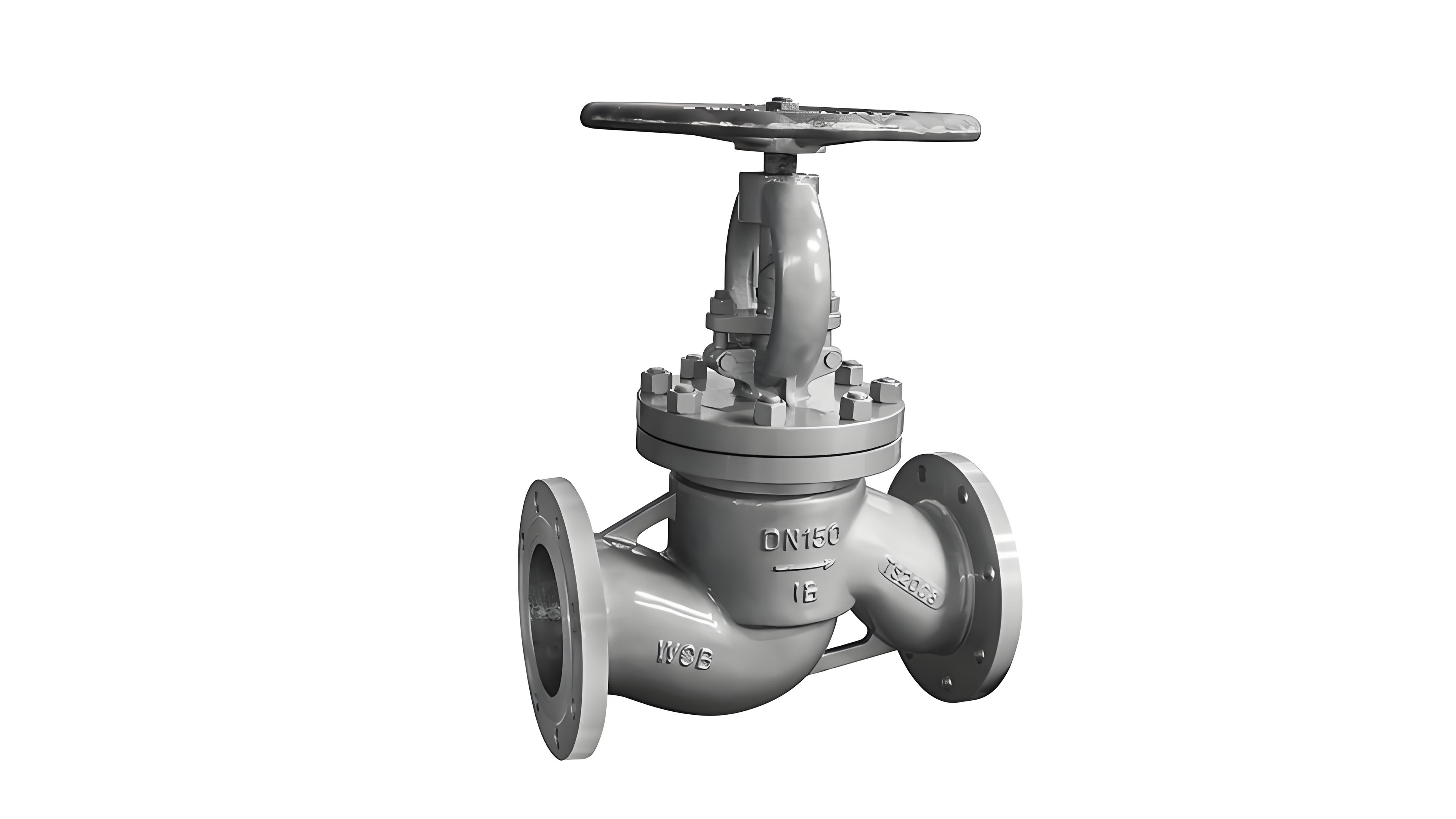

‌截止阀J41H-16C\DN250是一种用于切断或接通管路介质的阀门，广泛应用于石油、化工、制药、化肥、电力等行业。‌ 该阀门适用于公称压力为1.6MPa的工作环境下，适用于水、蒸汽、油品等介质‌。它的主要技术参数包括：公称通径为DN250，工作温度范围为-29℃至550℃，适用于水、蒸汽、油品等介质。该阀门采用手动操作方式，阀体材料为WCB铸钢，阀瓣和阀座采用司太立钴基硬质合金堆焊而成，具有良好的耐磨性和密封性‌。的主要特点包括：结构合理，密封可靠，性能优良，造型美观。阀瓣和阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨性强。阀杆经过调质和表面氮化处理，具有良好的抗腐蚀性和抗擦伤性。此外，该阀门可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求‌。

阀
截止阀J41H-16C性能规范：
产品型号 公称压力 强度试验压力 密封试验压力 工作介质
J41H-16C 1.6 2.4 1.76 水、蒸汽、油品等
J41H-25 2.5 3.75 2.75
J41H-40 4.0 6.0 4.4

截止阀J41H-16C主要零部件材料
零部件名称 材       料
J41H-16C
阀体、阀盖 WCB
阀杆 WCB
阀瓣阀座 密封面 镍铬耐酸钢、镍铬钼耐酸钢聚四氟乙烯
填料 聚四氟乙烯　对位聚
填料压盖 WCB
手轮 球墨铸铁

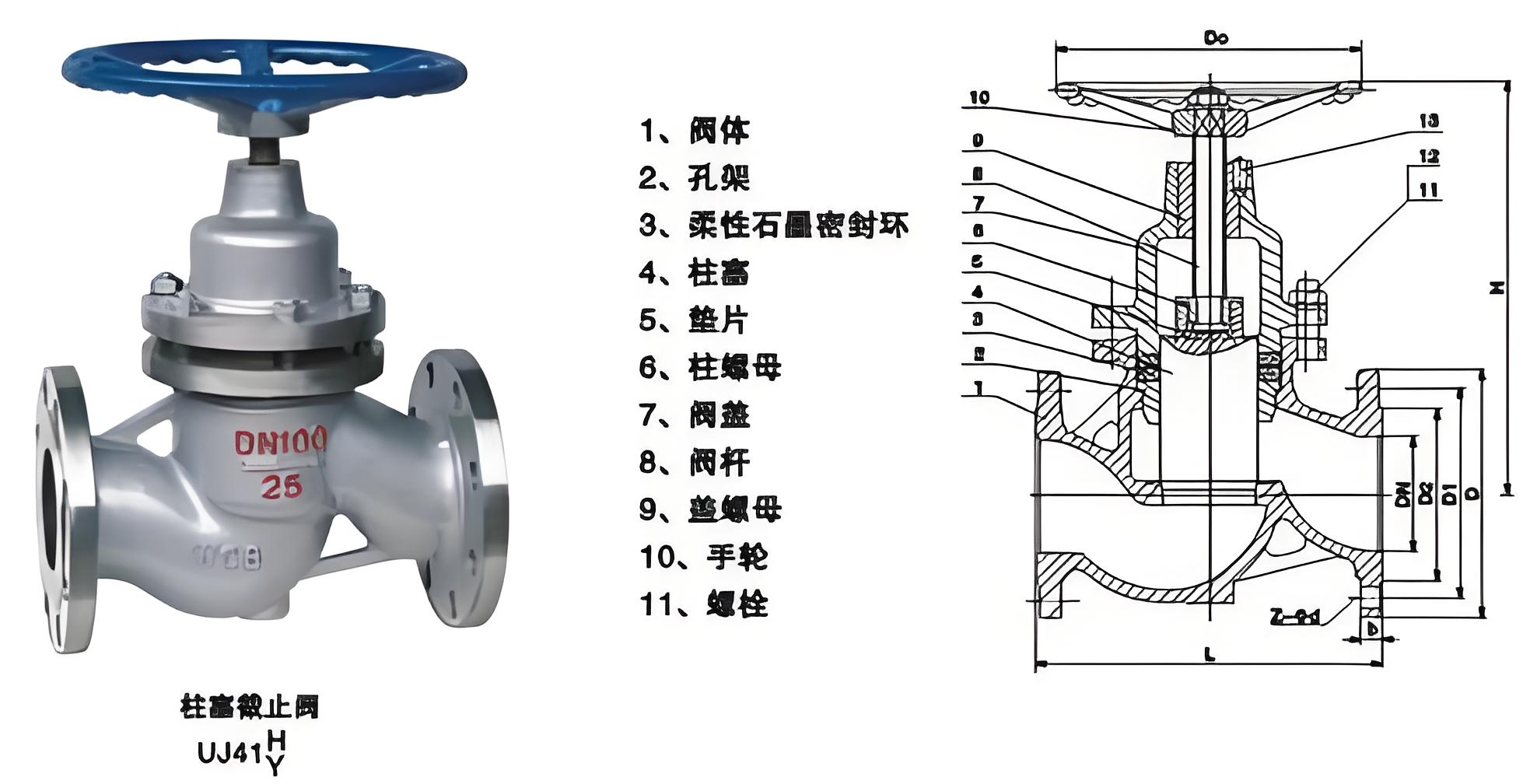

截止阀J41H-16C相关连接尺寸
型号 公称通径 尺  寸 参考重量Kg
L D D1 D2 b-f Z*Φd H Do
J41H-16C 15 130 95 65 45 16-2 4*Φ14 170 120 6.9
20 150 105 75 55 16-2 4*Φ14 190 140 7.4
25 160 115 85 65 16-2 4*Φ14 205 160 8.5
32 180 140 100 78 18-2 4*Φ18 270 180 15.4
40 200 150 110 85 18-3 4*Φ18 310 200 19.3
50 230 165 125 100 18-3 4*Φ18 358 240 31.2
65 290 185 145 120 18-3 4*Φ18 373 280 33.6
80 310 200 160 135 20-3 8*Φ18 435 320 44.6
100 350 220 180 155 20-3 8*Φ18 500 360 66.4
125 400 250 210 185 22-3 8*Φ18 614 400 93.2
150 480 285 240 210 24-3 8*Φ23 674 400 157.5
200 600 340 295 265 26-3 12*Φ23 818 450 200
250 730 405 355 320 30-3 12*Φ25 969 550 295
截止阀

截止阀J41H-16C\DN250]安装的核心注意事项‌包括确保介质流向与阀体上标示的箭头一致，安装时应使用合适的工具和材料，确保阀门与管道连接牢固且无泄漏‌。 ‌安装前的准备工作‌包括： 检查截止阀的型号及规格，确保材料和工具符合要求。 清洗和检查零件，确保表面无污垢和缺陷，尺寸符合要求。 准备所需的工具，如扳手、扭力扳手、钳子等‌。 ‌安装过程中的具体步骤和注意事项‌： ‌

1、安装阀体‌：将阀体放在工作台上，用扳手依次拧紧法兰螺栓，保证阀体与管道连接紧密。
2、安装阀杆‌：将阀杆放入阀体中，注意阀杆顶部与阀盖对齐，并在阀杆顶部安装止动装置。 ‌
3、安装阀芯‌：将阀芯放入阀杆内，端部与阀杆连接，用扳手紧固阀芯螺栓。 ‌
4、安装阀盖‌：将阀盖放在阀体上，用扳手依次拧紧法兰螺栓。
5、安装手轮‌：将手轮放在阀杆上，用扳手紧固手轮螺母。
6‌、检查和试运转‌：检查阀门连接是否完好，试运转阀门，确保开启和关闭灵活顺畅‌。 ‌
7、安装后的检查和维护‌： 定期检查阀门的连接是否紧固，零部件是否正常。 定期涂抹润滑油和氧化锌膏，确保零部件正常工作。 如发现阀门故障，应及时清洗和维修，保证正常使用‌。
