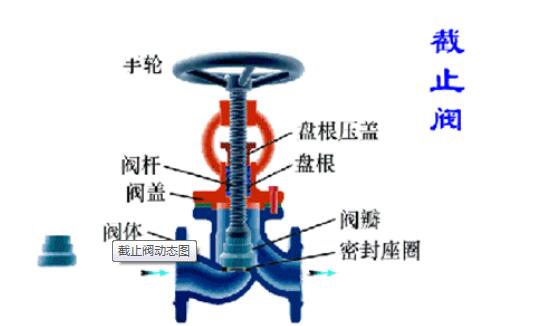

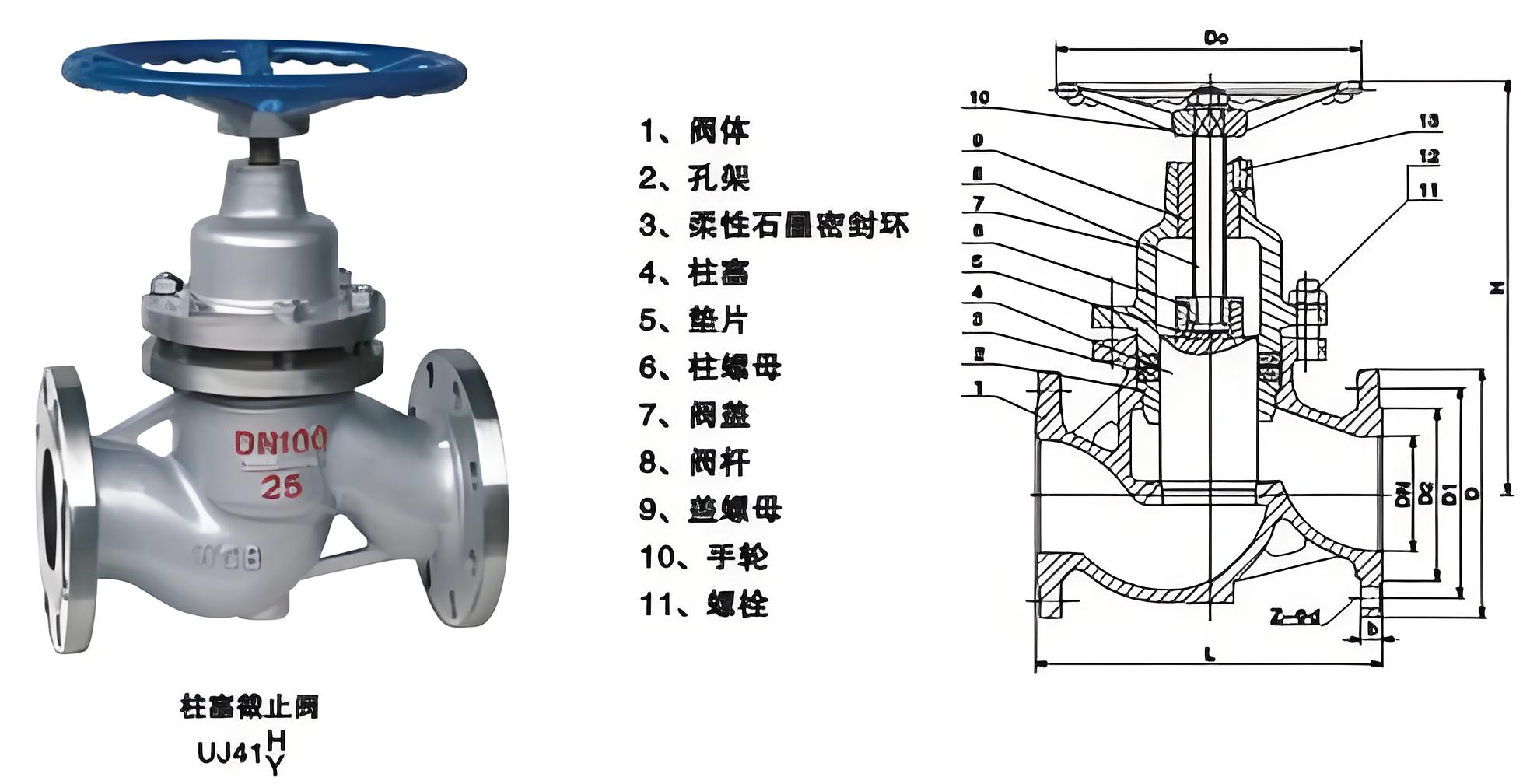

‌截止阀的内部结构图展示了阀杆轴线与阀座密封面垂直的构造。‌截止阀一旦处于开启状态，阀座和阀瓣密封面之间就不再有接触，因此其密封面机械磨损较小。由于大部分截止阀的阀座和阀瓣比较容易修理或更换，这使得在需要更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。截止阀的这种设计特点使得它在许多应用中表现出色，尤其是在需要频繁更换密封元件的场合。此外，截止阀的形式多样，一般采用低进高出，也有高低低出的结构形式，具体选择取决于用户的工作条件和需求。


1、阀体与阀盖  截止阀阀体、阀盖可以铸造，也可以锻造。铸造阀体、阀盖用于大通径的阀门，一般用于≥DN50。低压阀门小通径也有采用铸造的。锻造阀体、阀盖一般都用于<DN50的高温、高压阀门。  截止阀还可采用锻焊和铸焊以及管板焊接等结构形式。阀体与阀盖一般采用螺纹或法兰连接，截止阀阀体的流道可分为直通式、直角式和直流式。
2、阀杆  截止阀阀杆一般都做旋转升降运动，手轮固定在阀杆上端部；也有的通过传动装置（手轮、齿轮传动、电动等）带动阀杆螺母旋转，使阀杆带阀瓣做升降运动达到启闭目的。根据阀杆上螺纹的位置，分为上螺纹阀杆和下螺纹阀杆。  a.上螺纹阀杆：螺纹位于阀杆上半部。它不与介质接触，因而不受介质腐蚀，也便于润滑；适用于较大口径、高温、高压或腐蚀性介质的截止阀。  b.下螺纹阀杆：螺纹位于阀杆下半部。螺纹处于阀体内腔，与介质接触，易受介质腐蚀，无法润滑。适用于小口径，较低温度和非腐性介质的截止阀。
3、阀瓣  它是截止阀的启闭件，是截止阀的关键控压零件，接通或截断介质。通常阀瓣为圆盘状，有平面和锥面等密封形式。


截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

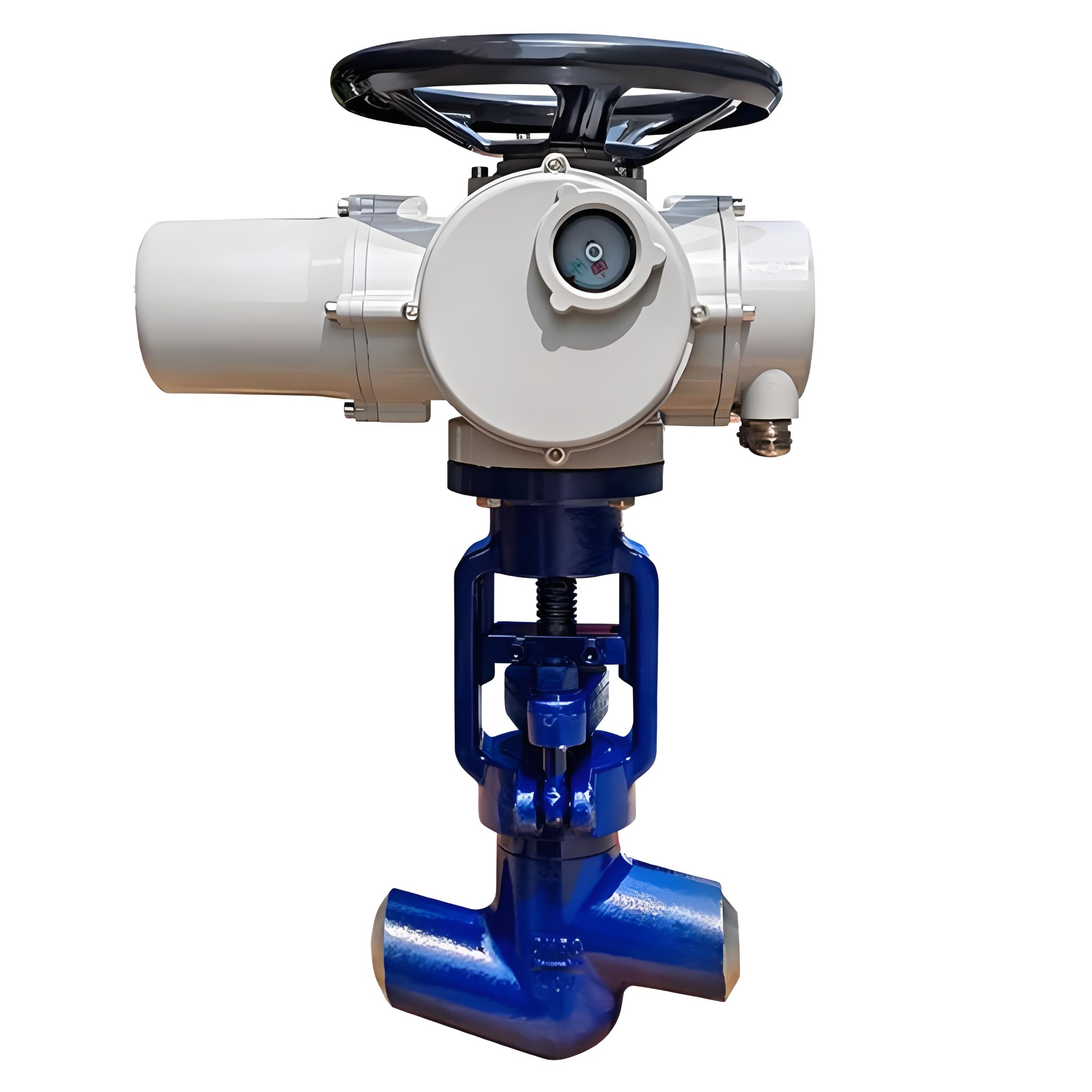

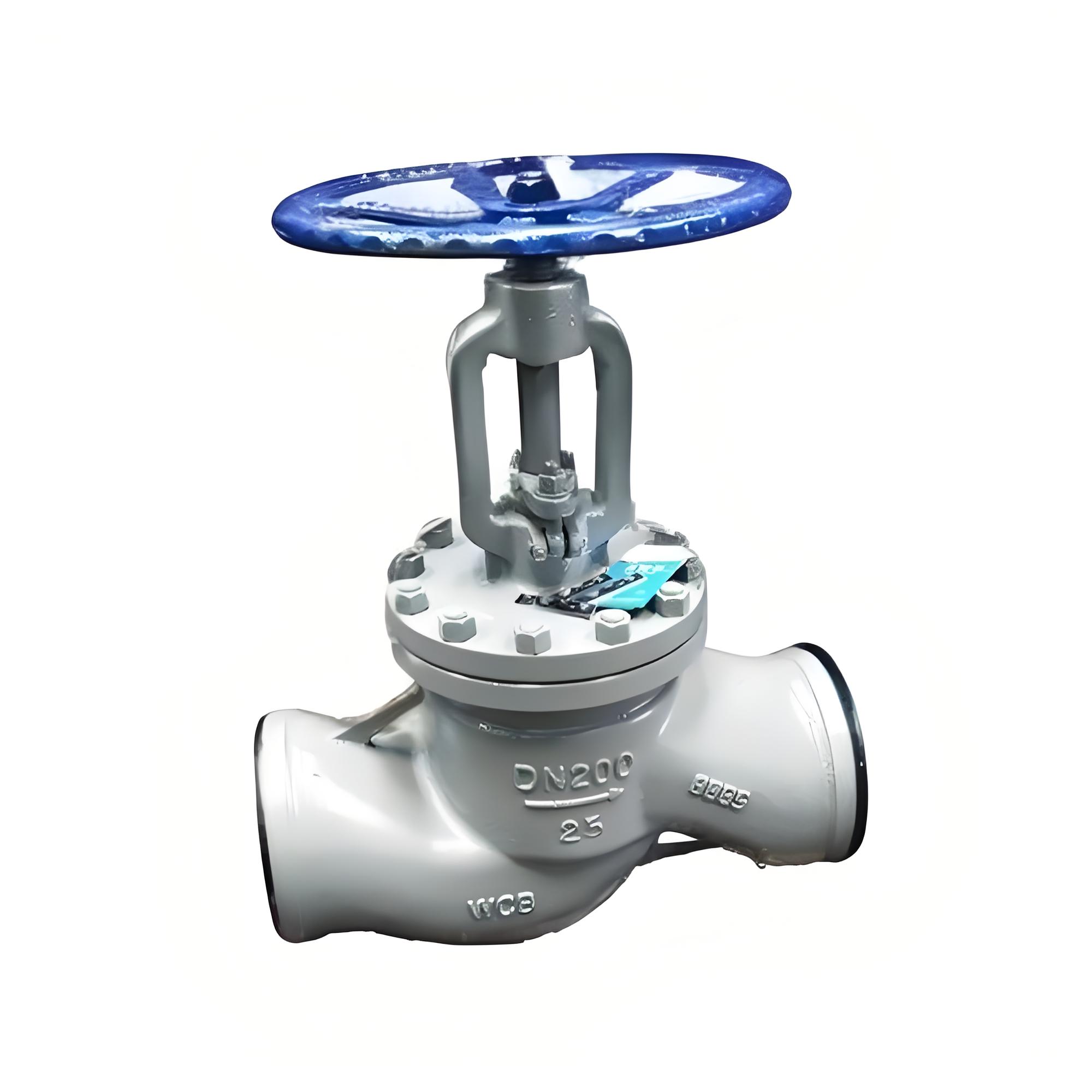

‌截止阀J61H-16C‌中的“J61H”和“16C”分别代表阀门的类型和压力等级。 ‌“J61H”‌部分，其中“J”代表截止阀，这是阀门类型的一种标识；“61”可能是该阀门系列或设计的编号，而“H”通常代表阀门的连接形式，这里可能指的是焊接连接。因此，“J61H”整体上表示这是一种焊接连接的截止阀。 ‌“16C”‌部分，其中“16”代表阀门的压力等级，通常用于表示阀门的耐压能力。这里的“16”可能指的是阀门的设计压力为1600 psi（磅每平方英寸）。“C”可能是一个特定的压力等级标识，但具体含义需要参考相关的阀门标准或制造商的解释。因此，“16C”整体上表示该截止阀的设计压力等级为1600 psi，并且可能属于某个特定的压力等级类别。 综上所述，‌截止阀J61H-16C‌是一种设计压力等级为1600 psi的焊接连接截止阀。这种阀门通常用于需要全开或全关的应用中，而不适用于调节流量或进行节流。它们广泛应用于各种工业领域，包括但不限于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政工程、机械设备配套、电子工业和城建等领域‌。

主要性能参数：

型号		J61H-10C～160C	喜乐彩票 J61Y-10C～160C	喜乐彩票 J61W-10P～160P
喜乐彩票 工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		喜乐彩票 ≤150
喜乐彩票 适用介质		喜乐彩票 水、蒸汽、油品		喜乐彩票 弱腐蚀性介质
材料	喜乐彩票 阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	喜乐彩票 堆焊硬基合金	喜乐彩票 本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

压力试验MPa：

喜乐彩票 公称压力	1.6	2.5	4.0	6.4	喜乐彩票 10.0	16.0
强度试验	2.4	3.8	6.0	9.6	喜乐彩票 15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	喜乐彩票 18.0
上密封试验	1.8	2.8	4.4	喜乐彩票 7.04	喜乐彩票 11.0	喜乐彩票 18.0
喜乐彩票 气密封试验	0.4-0.7
