智能型电动球阀的种类和价格

[ 2021-04-09 ]
上海湖泉阀门有限公司Q941智能型电动球阀输入 4-20mA信号及220VAC电源即可控制运转。电动执行机构可根据用户要求另配置 UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。智能型电动球阀的种类有很多,浮动球球阀、固定球球阀、电动球阀、三通球阀、不锈钢球阀、轨道球阀、气动球阀、卡套球阀等等很多的种类。

固定球:与浮动球相反,固定球是固定不动的,在受到外界的压力之下也不会产生变化。在固定球球阀中,浮动的是阀座。一般的固定球球阀都带有浮动的阀座,这个阀座在受到外部的压力的时候就会产生移动,然后使密封圈发挥它的密封作用。在球阀的工作中为了减少球阀的扭矩以及增强密封效果,通常会使用润滑油来形成一层油膜,这层油膜就会很好的达到我们想要的效果。

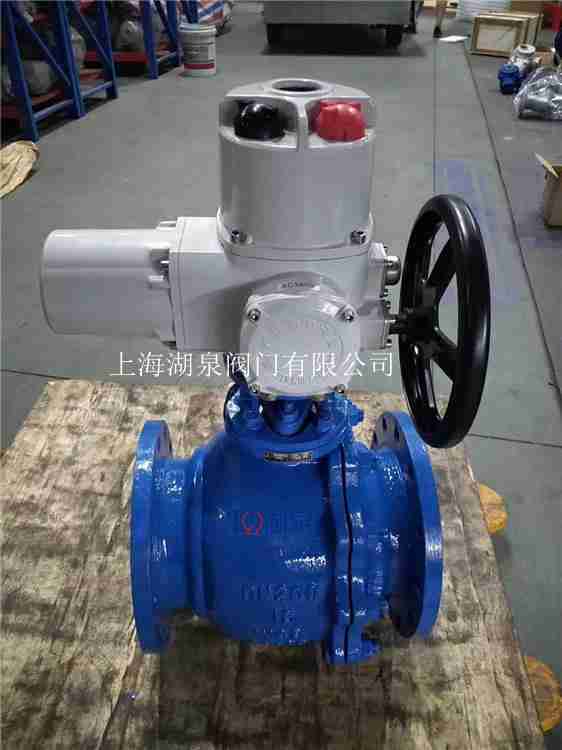

 智能型电动球阀
浮动球:浮动球球阀的球体是浮动的。在工作的时候,由于外部介质事物压力作用是球体产生唯一,位移之后会紧紧的在出口端的密封面上压住,这样主要是为了保证出口处于一种密封的状态。浮动球球阀的特点就是结构简单,但是密封性好。

3、弹性球:顾名思义它的球体是有弹性的。它的球体和阀座密封圈的制作材料都是金属材料,密封可承受的压力很大。如果介质是高温高压的时候,这种阀门是最适合不过的。在弹性球球体内壁的下端有一台弹簧槽,这是为了是弹簧求获得弹性而准备的。

1.输入信号:4~20mADC 1-5VDC 220VAC开关接点信号
2..阀位输出信号: 4~20mADC,负载电阻:≤500Ω
3.分辨率:高于1/200
4.死区:0.4~1.2%可调
5.信号隔离:输入信号,输出信号,电源三隔离
6.故障状态:可设定为0-100%全行程任意位置
7.工作温度:-10~55℃
8.相对湿度:≤90%(不凝结)
9.位置转换精度:±0.5%
10.绝缘电阻: ≥100MΩ(500VDC.)
11.绝缘强度: 2000VAC,1分钟(输入对输出对电源对地)
12.采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,
运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。
13.适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次。

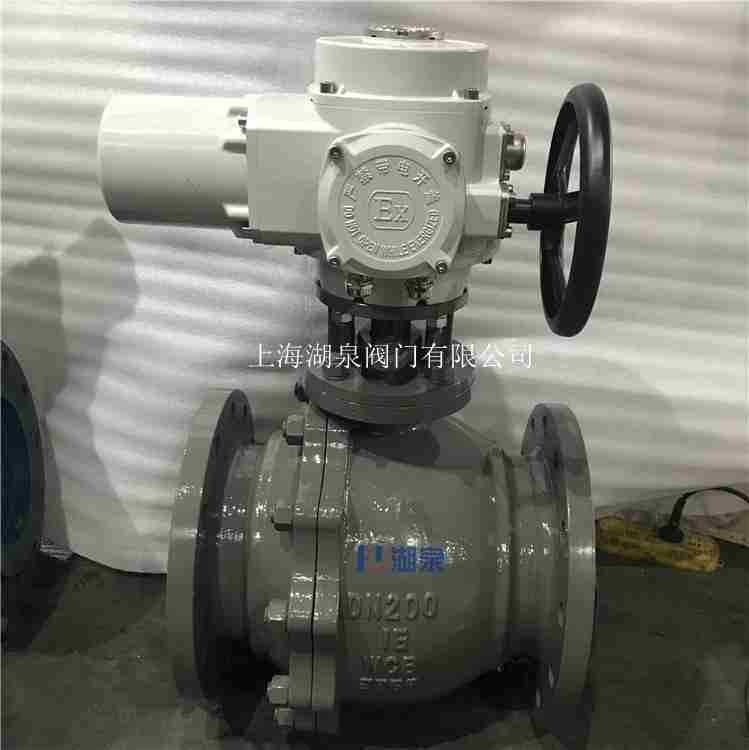

 电动球阀
智能型电动球阀价格与很多条件相关的,比如:

阀门规格

公称通径(mm):

公称压力(MPa):

阀体材质:

阀盖材质:

阀内件材质:

连接方式:

执行机构

防爆类型:

控制信号:

是否带HART:

附件及规格

手轮机构:

法兰(螺栓及密封垫):

智能型电动球阀规格参数
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数(Kv) 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
可调动作范围 0-90o
允许压差△P 小于公称压力(1.6MPa)
泄漏量Q 按AP1598标准测试 无泄漏
环境温度℃ -20~60℃
基本误差 ±2.5%
回差 ±2.5%
死区 1%
可调范围 250:1 350:1
配用执行机构 PSQ101, 381RSA-05DTR-05 DTR-10 PSQ201, DTR-20381RSC-30 DTR-40381RSC-50 PSQ701DTR-60
