常用的球阀型号：

V型球阀型号：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H。

喜乐彩票 保温球阀型号：BQ41F、BQ641F、BQ941F。

不锈钢球阀型号：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H。

喜乐彩票 衬氟球阀型号：Q41F46、Q641F46、Q941F46。

低温球阀型号：DQ41F、DQ41H、DQ41V。

对夹式球阀型号：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H。

高温球阀型号：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL。

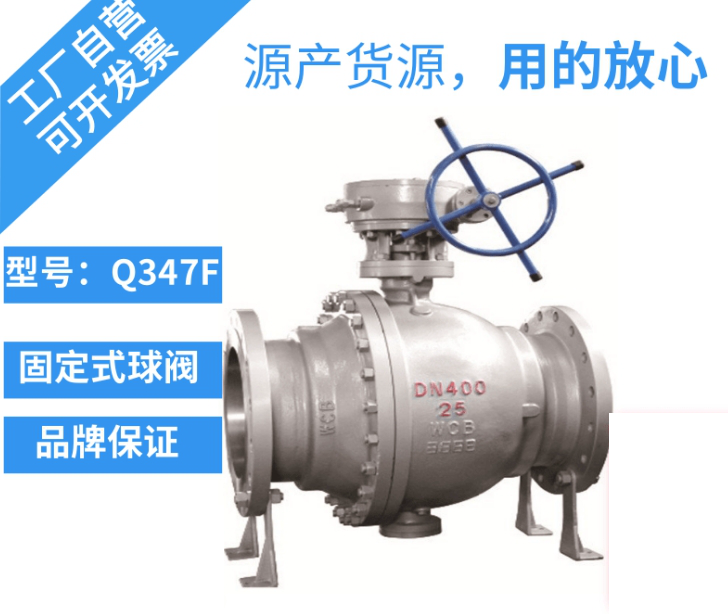

固定球阀型号：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W。

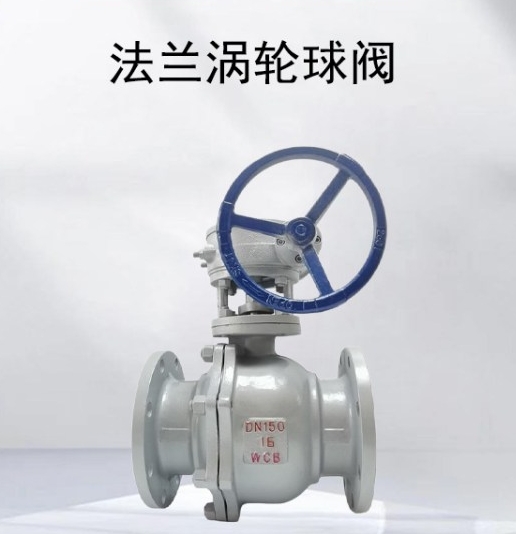

涡轮球阀型号：Q341F、Q341H、Q341W、Q341Y。

喜乐彩票 焊接球阀型号：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H。

偏心半球阀型号：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940V。

上装式球阀型号：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F。

三通球阀型号：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H。

四通球阀型号：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。

常用的球阀型号：V型球阀，型号有：VQ40F、VQ640F等；不锈钢球阀，宏纤侍型号有：Q41F、Q641F等；低温球阀，型号有：DQ41F、DQ41H等；高温球阀，蔽吵型号有：Q41M、Q641M等；保温球竖羡阀，型号有：BQ41F、B

球阀有哪些型号

1、公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公称通径或口径：DN6～900、NPS 1/4 ～36。

球阀(ball valve ），启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等的介质。

而多通球阀在管道上不仅可盯冲灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。球阀按照驱动方式分为：气动球阀，电动球阀，手动球阀。



DN15——1/2”

喜乐彩票 DN20——3/4”

喜乐彩票 DN25——1”

DN32——1 1/4”

喜乐彩票 DN40——1 1/2”

DN50——2”

DN65——2 1/2”

DN80——3”

用1.5x25.4圆整数据。1“等于25.4mm1/2英寸=国标15mm3/4英寸=国标20mm1”=25mm1-1/4“=32mm1-1/2“=40mm2“=50mm所以内径4公分阀门型号。

阀门 DN15 20 25 32 40 50 63 75 90 110分别是几分和几寸

喜乐彩票 1/2′ DN15 四分(4英分)     3/4′ DN20 六分(6英分)

喜乐彩票 1′ DN25       1¼′ DN32         1½′ DN40

2′ DN50        2½′ DN65        3′ DN80

4′ DN100      5′ DN125         6′ DN150

喜乐彩票 8′ DN200      10′ DN250        12′ DN300

1 英寸=25.4毫米 逗告=8英分

喜乐彩票 1. 球阀的内螺纹型号一般按照3B标准来编写，比如：1/2”-3B、3/4”-3B、1”-3B。

2. 球阀的外螺纹型号也和内螺纹型号类似，比如：1/2”-14NPT、3/4”-14NPT、1”-11.5NPT。

3. 球阀的焊接型号一般按照美标、英标和德标来编写，比如DIN 11850、ISO 1127、BS 4825。

在选择球阀型号和字母代号时，需要考虑以下几点：

1. 确定球阀的使用场合，如介质、压力等。

喜乐彩票 2. 根据实际需要，确定球阀的尺寸和材质。

3. 根据需要选择球阀的压力等级和适用标准。

4. 判断球阀的特性、密封性和适用范围。

球阀型号编制表示方法：

喜乐彩票 1.球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S

DY多表示上装式；

喜乐彩票 2.球阀名称代号：Q表示球阀；

3.球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代

号；

喜乐彩票 4.连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；

5.结构型式代号：

喜乐彩票 （1）浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；

（2）固定式：0表迅敏示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型

三通；

6.密封材质代猜昌首号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑

料、蒙乃尔P、Y硬质合金、W阀体直接加工；

7.压力等级代号：

喜乐彩票 （1）16表示压力为16公斤（1.6Mpa）最大可到64Mpa；

（2）150LB表示美标磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-

喜乐彩票 4.0mpa/400LB=6.4mpa/600LB=10mpa）；

喜乐彩票 （3）5K表示日级压力，最大压力63K;

阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系穗数不锈钢、S塑料。
