电动调节阀使用安装说明书

[ 2016-09-08 ]

1、上海湖泉电动调节阀技术参数：

·口径范围：二通蒸汽/高温蒸汽DN25...DN150, 三通蒸汽/高温蒸汽 DN25...DN150

·泄漏率：二/三通DN25～N150 < KvS值的0.02%

·介质：蒸汽/饱和蒸汽

·介质温度：2...+180℃蒸汽/2...+220℃高温蒸汽

喜乐彩票 ·与管道连接螺纹：ISO 7/1, GB/T7306.1和ANSI B 16.5.

·流量特性：等线性或等百分比 （用户在智能型驱动器上选择）

·阀体承压：1.6MPa、2.5MPa、4.0MPa

·阀体材料：铸钢

·阀芯材料：不锈钢

喜乐彩票 ·阀杆材料：不锈钢

喜乐彩票 ·密封结构：V型密封圈＋不锈钢弹簧自补偿

·V型密封圈：聚四氟乙烯

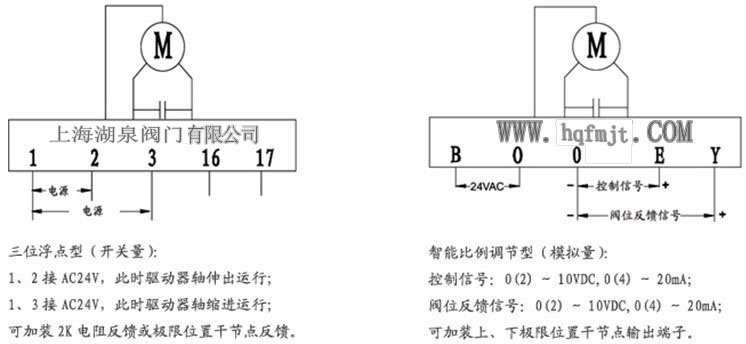

2、上海湖泉电动调节阀线示意图:
电动调节阀示意图

 3、上海湖泉电动调节阀技术参数:

喜乐彩票 ·标称输出力：2500N/4000N

·实际输出力：2500N～3000N/ 4000N～5000N

·功率消耗：10VA （三位浮点型）/ 12VA （比例调节型）

喜乐彩票 ·输入信号：0（2）～10VDC, 0（4）～20mA（仅比例调节型）

·反馈信号：0（2）～10VDC, 0（4）～20mA（仅比例调节型）

·运行方式：直行程驱动器, 最大行程 42 mm

·支架材料：压铸铝（经表面防锈处理）

喜乐彩票 ·上盖材料：压铸铝（经表面防锈处理）

·电机：交流限力式永磁同步电机

喜乐彩票 ·全行程时间：125秒/40mm（50Hz）（具体时间依据阀体行程）

·手动装置：供选择（如需手动功能请将型号中N替换为M）

·机壳防护等级：IP54

喜乐彩票 ·产品净重：5Kg

喜乐彩票 ·包装尺寸：20cm长×18cm宽×34cm高
