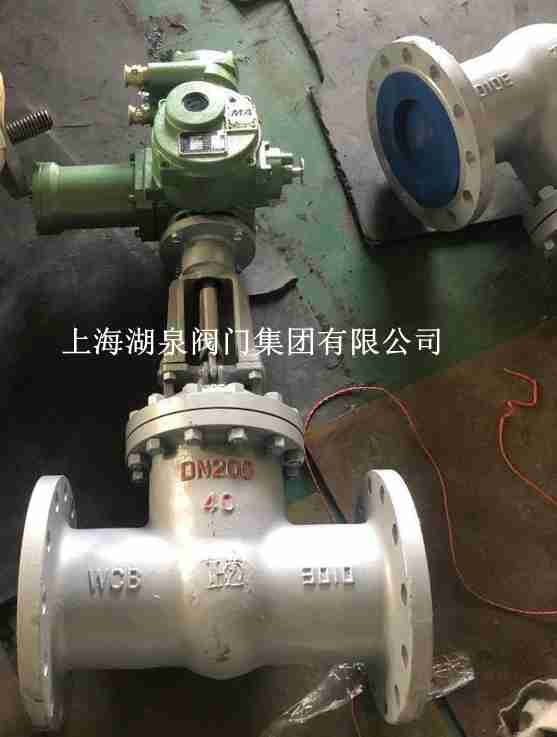

电动闸阀z941h-25 DN200的尺寸，长度

[ 2022-01-18 ]
喜乐彩票电动闸阀z941h-25 DN200生产厂家，咨询： 021-64162222    详细为您展示电动闸阀Z941H-25DN100,dn200防爆电动闸阀,闸阀 - 调节阀图片,同时为您推荐本电动闸阀Z941H-25DN100,dn200防爆电动闸阀,闸阀 - 调节阀图片,同行业同类电动闸阀... MZ941H-100C DN200 矿用防爆电动闸阀、MZ941H-100C矿用防爆电动闸阀 相关技术文章 平板闸阀和截止阀的不同之处 高温刀型闸阀PZ73W-10NR高温排渣 气动聚氨酯插板...口径 DN25-DN500 压力 1.6MPa-42.0MPa 材质耐温 ≤450° 功能 普通开关型 工作介质 水油 天然气等 可售卖...大口径电动闸阀 Z941H-16C DN500 ***应用于石油、化工、冶金...
 电动闸阀z941h-25 DN200的尺寸，长度
上海湖泉阀门厂供应电动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面...MZ941H-100型矿用电动闸阀 MZ941H-160型矿用电动闸阀 简要描述: 带煤安电动闸阀MZ系列电动闸阀与KXBC矿用隔爆型阀门电动装置控制箱配套使用后,可与DCS系统衔接,...电动铸钢闸阀 Z941H‐25 相关连接尺寸: DN 型号 L D D1 D2 b‐f n‐Φd 电装型号 L1 H 重量 Z941H‐25 40 200 145 110 85 18‐34‐18 DZW10 520 630 91 50 250 ...DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600
电动闸阀z941h-25 DN200，长度
号 材料
阀体、阀盖、闸板 阀杆 密封面 填料
Z941T-10 灰铸铁 碳钢 黄铜 油浸石棉填料
Z941W-10 灰铸铁
Z941H-10 铬不锈钢 柔性石墨
Z941T-16Q 球墨铸铁 碳素钢或铬不锈钢 玩转铸铁 石棉石墨
Z941W-16Q
dn200电动闸阀
电动闸阀z941h-专业设计-电动闸阀z941h-生产,选型-电动闸阀z941h-报价,放心选购,售后无忧!我司实力雄厚,资质齐全,电动闸阀z941h质量过硬.价格合理电动闸阀订货须知: 1.产品名称与型号 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6..连接方式 7.传动方式 8.流量特性 9.适用温度 10...电动闸阀电装型号规格 主要尺寸和重量 2.5MPa DN L D D1 b n-φd 电装型号Electric Actuator Code L1 H D0 重量Weight 凸面法兰RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F2525P25R25I 40 200 1...上海湖泉阀门有Z941H-16CDN40Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN...
电动闸阀
公称压力(MPa) 试验压力(MPa)
壳体 密封(液) 密封(气) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.6 0.6 17.
电动闸阀z941h-25 DN200的尺寸，长度主要连接及外形尺寸(PN16)
公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

电动闸阀z941h-25 DN200的尺寸，长度主要连接及外形尺寸(PN25)
公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
