喜乐彩票高压焊接闸阀生产厂家，咨询：021-64162222  Z560Y(Z562Y)高压电站闸阀 1,采用中法兰螺栓连接结构. 2,采用撞击式手轮,可减少操作力. 3,阀杆表面经抗蚀性氮化处理 4,阀座嵌入阀体,平面或锥面密封,阀座,阀瓣密封面均采用钴...焊接电动闸阀高压电动闸阀伞齿轮焊接闸阀高压焊接闸阀高温高压电站闸阀水压实验堵阀高温高压电动截止阀液动高加进口阀高温高压截止阀高温高压止回阀 蝶阀 卫生级快装蝶阀信号蝶阀对...焊接闸阀属于强制密封式阀门,结构简单,制造和维修比较方便且工作行程小,启闭时间短。不但密封性好,密封面间磨擦力小,寿命较长。中文名 焊接闸阀 特点 结构简单等 缺点 流体阻力大等 分类 直通式、直角式等 ... 湖泉阀门厂家高压焊接闸阀 高压闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式、法兰、焊接等。按介质的流向分,有直通式、直流式和角式。 高压闸阀主要分以下几个大类: 以JB/T2203-19...焊接闸阀属于强制密封式阀门,结构简单,制造和维修比较方便且工作行程小,启闭时间短。不但密封性好,密封面间磨擦力小,寿命较长。中文名 焊接闸阀 特点 结构简单等 缺点 流体阻力大等 分类 直通式、直角式等 ...电动高压闸阀结构图电动高压闸阀结构特点: 1·阀门采用压力自紧式密封或阀体、阀盖垫片密封结构,使用安全可靠。 2·阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合... 高品质电站焊接闸阀具有耐磨、耐高温、抗腐蚀、抗擦伤等性能,电站焊接闸阀适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上,欢迎致...高压电动闸阀结构及组成 Z961Y高压电动闸阀可与国产设备配套使用。高温高压焊接闸阀中焊接阀门与管道焊接时要用氩弧焊打底,以保证其内部光洁平整。焊接时,阀门应处在开启状态,以防局部过热变形。焊接高压注水阀门时要把阀体打开,把胶皮垫圈挑出,防止胶圈 被...Z61H对焊闸阀结构图,本结构图希望对您有所帮助。 1、Z61H对焊闸阀结构设计的主要依据国家相关标准规定设计。 2、Z61H对焊闸阀所采... 高压焊接闸阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式、法兰、焊接等。按介质的流向分,有直通式、直流式和角式。高压闸阀主要分以下几个大类:以JB/T2203-1999《闸阀结构长度》为主的通用类。全焊接球阀内部结构图 全焊接球阀的阀体结构有两种,一种是筒状结构,它是双焊缝的,因为焊接过程的热量输出大,残余应力复杂,所以轴向和径向的变形也大。该形状的阀体重量重,不易运输,成本高,没有竞...提供力所能及的阀门解决方案,高压对焊球阀售前、售中、售后服务。 详高温高压焊接闸阀工作原理: 高温高压焊接闸阀中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为焊接结构,适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合... 焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。4 卡箍连接阀门：阀体带有夹口，与管道夹箍连接。5 卡套连接阀门：与管道采用卡套连接。6 对夹连接阀门：用螺栓直接将阀门及两... 高压焊接闸阀结构图解技术参数

号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z60Y-1500Lb Z61Y-1500Lb Z62Y-1500Lb	2	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb Z61Y-3500Lb Z62Y-3500Lb	3	44	440	745
	4	56	540	860

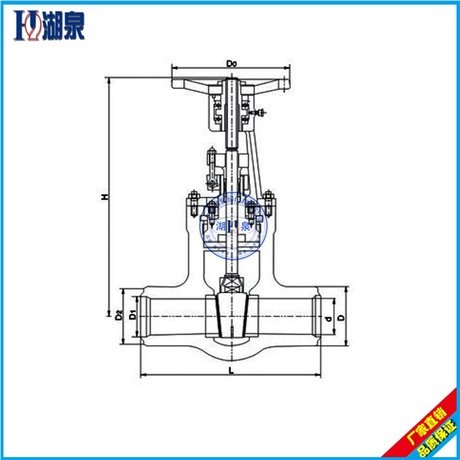

高压焊接闸阀结构图解技术参数

型号	规格in	外形尺寸及连接尺寸（mm）
		d	L	H
Z560Y-1500Lb Z561Y-1500Lb Z562Y-1500Lb	DN200	158	711	813
	DN250	200	864	998
	DN300	250	991	1156
	DN400	280	1067	1287
	DN450	318	1194	1413
Z560Y-2000Lb Z561Y-2000Lb Z562Y-2000Lb	DN200	148	762	935
	DN250	180	914	1050
	DN300	222	1041	1150
	DN350	254	1118	1231
	DN400	294	1245	1330

高压焊接闸阀结构图解技术参数

PN	DN	D	L	H	L1	L2
Z962H-250  Z961Y-250  Z960Y-250  Z962Y-P54100V  Z960Y-P54100V	50	43	216	840	363	197
	65	57	254	915	363	197
	80	67	305	950	363	197
	100	84	406	1164	437	277
	125	100	483	1402	437	277
	150	125	700	1129	-	-
	175	158	711	1650	457	309
	225	200	864	1650	554	309
	300	280	1067	2106	764	398
Z960Y-320  Z961Y-320  Z960Y-P57170V	100	96	533	1236	437	277
	125	118	610	1402	437	277
	150	148	762	1403	526	283
	175	148	762	1650	554	309
	225	222	1041	1650	554	309
	350	350	1250	2255	-	-
