电动闸阀dn500多少钱价格,外形尺寸知道吗

[ 2022-03-24 ]
上海湖泉阀门厂是一家电动闸阀的生产公司,电动闸阀dn500多少钱价格咨询:  021-64162222    ,Z941H-25P-DN500,电动闸阀多钱供应商,制造商,闸阀品牌厂家。这是电动闸阀多钱 Z941H-25P-DN500的详细页面。电动闸阀产品特点:结构...z941H-16C电动明杆闸阀 DN80铸钢电动闸阀 DN100 电动硬密封闸阀 电动闸阀Z941H-40C DN100/DN250,电力电动闸阀 ZB941H-16C-DN100-200-300-400-500矿用电动闸阀-电动法兰闸阀-电动防爆...Z945T-10 DN500 Z945T电动暗杆闸阀 一、电动暗杆闸阀 产品概述加长杆电动闸阀 规格型号:Z941W-10 通经: DN400-100 材质:QT250 加长杆电动闸阀 电动闸阀启闭件是闸板,闸板的运动方向与流体方向相垂直,口径电动闸阀Z945X 软密封法兰闸阀弹性座封闸阀DN500,欢迎前来购买。

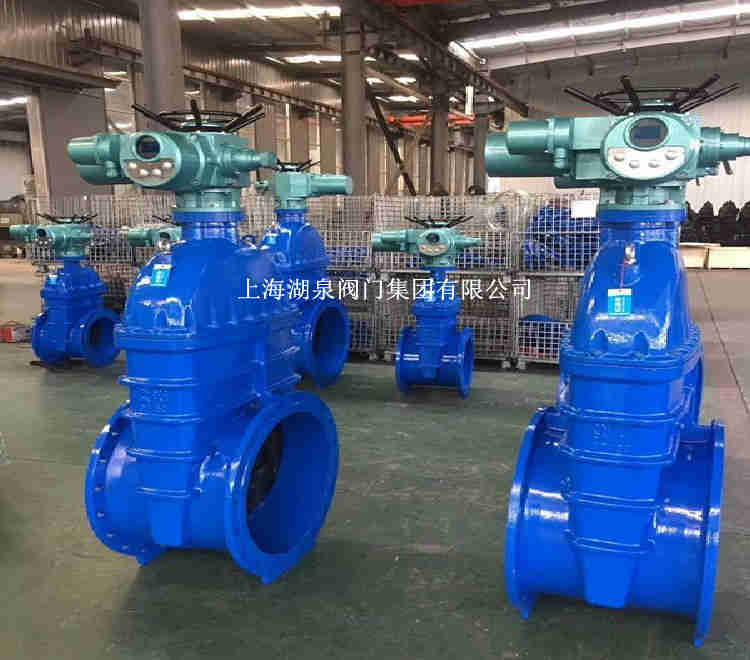

 电动闸阀厂家
上海湖泉Z941H电动闸阀是由闸阀阀体配用多回转式电动执行机构使阀板作上下直线运动,实现远程控制电动阀位开关,方便快捷。 上海Z941W-16P.R-DN500电动闸阀 广泛适用于石油、化工、水处理设备、火力电站等各种工况的管路上,切断或接通管路介质。dn500电动刀型闸阀 400 电动截止阀 400型电动闸阀 1200电动蝶阀 350电动截止阀 400电动蝶阀 电动阀门电动蝶阀dn500 100电动闸阀 220电动刀型闸阀 350电动蝶阀 dn500电动风阀... PZ973X-10P电动刀型闸阀DN500软密封刀形电动闸阀DN600污水切断阀,煤安隔爆型矿用电动闸阀ZB941H-16C/MKZ941H-16C 煤安隔爆型矿用电动闸阀MZ941H-16C主要用于煤矿,井下,一般这种煤安隔爆型矿用电动闸阀,带煤安电动闸...,如果有不懂地技术问题,可以咨询我们。

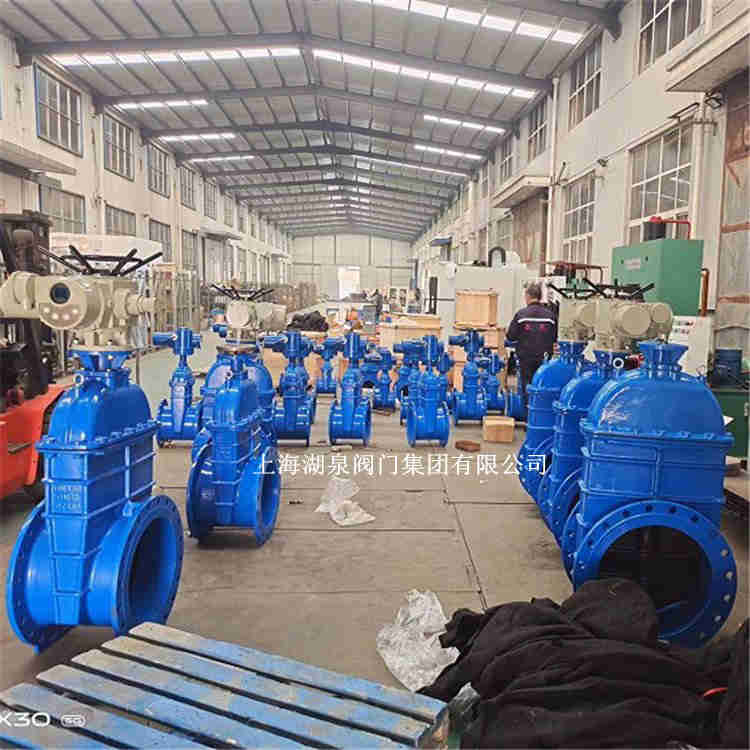

 电动闸阀dn500
上海阀门厂家Z941H-1.6C DN500 智能开关型法兰连接电动闸阀阀瓣采用双闸板中间带万向顶结构,它能自动调整阀瓣与阀座密封面吻合度,保证电动阀门的密封。同时此结构维修方便,节约费用,...质保一年,电动闸阀 电动执行器 Z10-Z500 电压 AC380V 阀门材质 WCB 304 316 口径 DN25-DN500 压力 1.6MPa-42.0MPa 材质耐温 ≤450° 功能 普通开关型 工作介质 水、石油、 天然气等矿用隔爆型电动闸阀MZ941H-64C-DN500配MA矿用隔爆电动装置闸阀 ,25公斤DN500电动闸阀启闭件是闸板,它的闸板的运动方向与流体方向相垂直,我公司是一家集生产、科研、开发、销售、服务于一体的电动阀门装置,电动装置,电动头,阀门执行器,电动执行器,DZW,2SA3,Z,DQW,Q,DKX,隔爆型,智能一体化,机电一体化,电动闸阀,高新技术企业生产厂家,为你真诚的服务。更多型号ZB941H-25C DN50,ZB941-25C DN65,ZB941-25C DN80,ZB941-25C DN100,ZB941-25C DN125,ZB941-25C DN150,ZB941-25C DN200,ZB941-25C DN250,ZB941-25C DN300,ZB941-25C DN350,ZB941-25C DN400,ZB941-25C DN450,ZB941-25C DN500,ZB941-25C DN600,ZB941-25C DN700电动闸阀价格。
dn500电动闸阀
Z941Hdn500电动闸阀主要连接及外形尺寸(PN16)
公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

Z941Hdn500电动闸阀主要连接及外形尺寸(PN25)
公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 18 3 4-Φ18 595 ZB15
50 250 160 125 100 20 3 4-Φ18 653 ZB15
65 265 180 145 120 22 3 8-Φ18 665 ZB15
80 280 195 160 135 22 3 8-Φ18 725 ZB15
100 300 230 190 160 24 3 8-Φ23 787 ZB20
125 325 270 220 188 28 3 8-Φ25 902 ZB20
150 350 300 250 218 30 3 8-Φ25 955 ZB20
200 400 360 310 278 34 3 12-Φ25 1105 ZB40
250 425 425 370 332 36 3 12-Φ30 1343 ZB40
300 450 485 430 390 40 4 12-Φ30 1516 ZC60
350 550 550 490 448 44 4 16-Φ30 1678 ZC60
400 600 610 550 505 48 4 16-Φ34 1849 ZC90
450 650 660 600 555 50 4 16-Φ34 1937 ZC90
500 700 730 660 610 52 4 20-Φ34 2234 ZC120
600 800 840 770 718 56 5 20-Φ41 2432 ZC180
700 900 955 875 815 60 5 20-Φ41 2489 ZC250
800 1000 1070 990 930 64 5 24-Φ48 2643 ZC350
