闸阀z41w-16c什么意思,怎么选型号

[ 2023-10-17 ]

闸阀z41w-16c什么意思,怎么选型号？“代表的是单闸板闸阀，当闸板上升开启的时候，闸板会自动下降关闭，主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。其中，Z代表的是闸阀，4代表的是法兰，1代表的是直通结构，H代表的是合金密封，16代表的是压力16公斤或1.6MPa，C代表的是阀体材质为碳钢或铸钢。”

闸阀z41w-16c是指一种带螺旋升降杆和高强度不锈钢弹簧的闸阀。它具有耐磨、耐腐蚀、密封可靠等特点,被广泛应用于石油、化工、水处理等领域。那么,如何正确使用和维护这种闸阀呢? Z、阀门种类为闸阀；4、阀门连接方式为法兰；1、阀门结构形式为明杆楔式刚性单闸板；W、阀门密封材质为本体密封（如铜阀本为铜、不锈钢阀体为不锈钢）；-、只是间隔符号，无实际意义；16、阀门公称压力为1.6Mpa （PN16）。阀门型号编制方法规定了阀门的型号说明、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

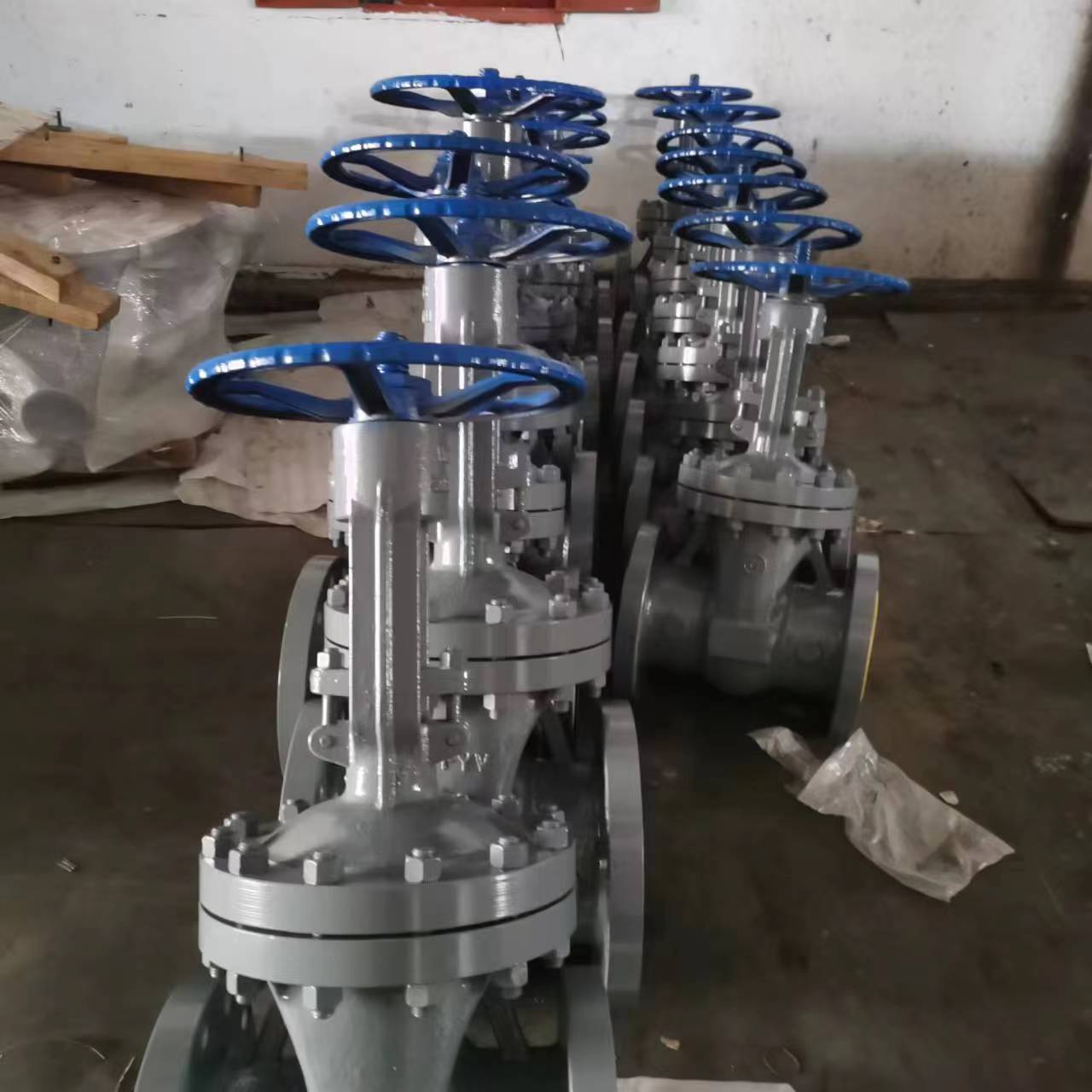

电动阀

阀门规格要求

1、阀门的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。

2、阀门工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压。

3、阀门制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
电动闸阀

z41h16c代表的是单闸板闸阀,当闸板上升开启的时候,闸板会自动下降关闭,主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。Z41W-16楔式闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

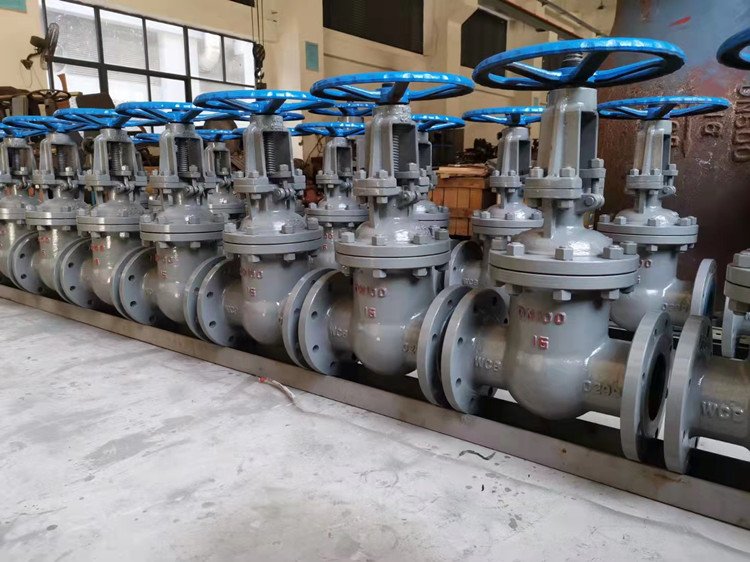

闸阀厂家

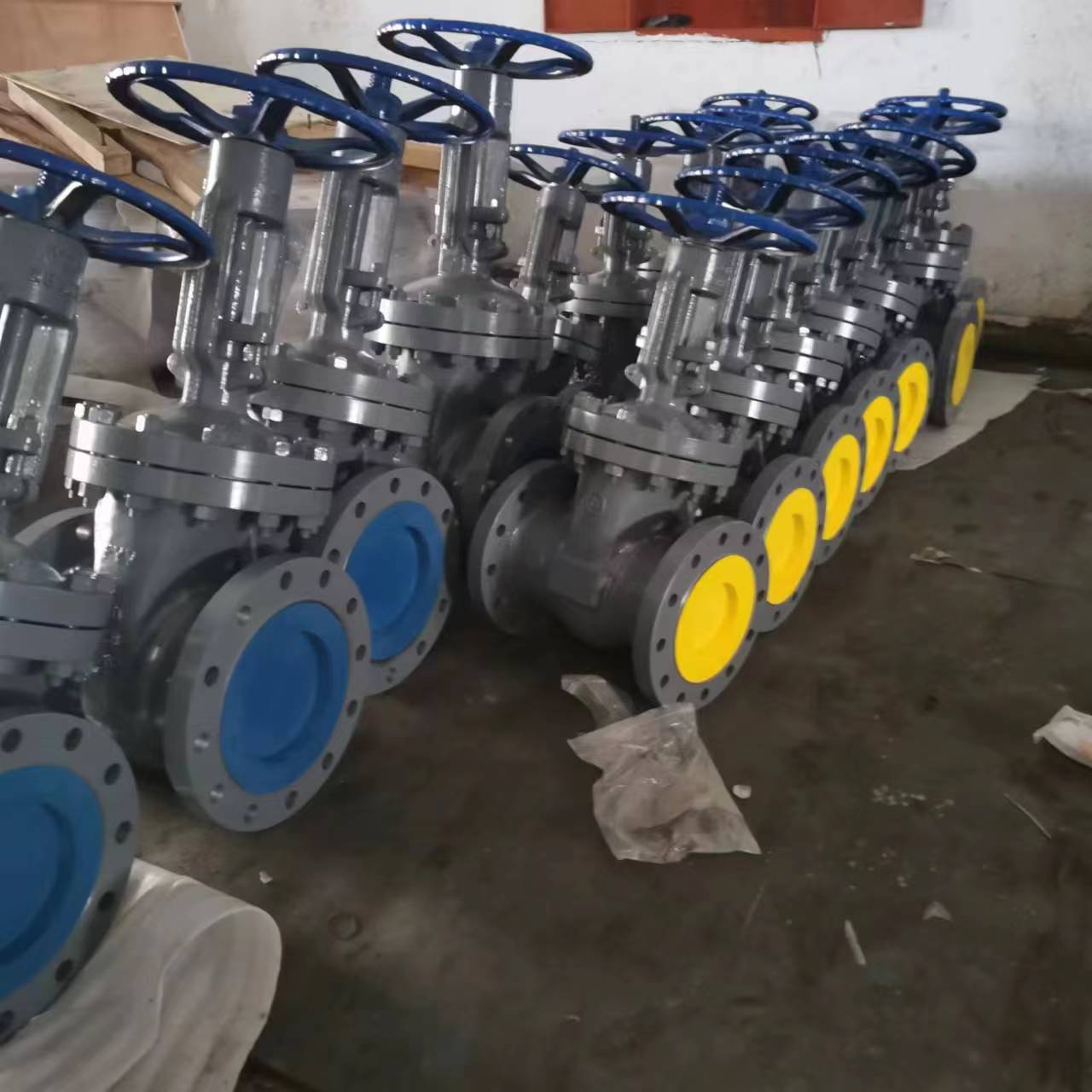

Z41W-16楔式闸阀主要零件材料：

零件名称	阀体材料BodyMaterialCode				PartName
阀体/阀盖	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Body/Bonnet
闸板	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Wedge
阀杆	Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨/FlexibleGraphite		聚四氟乙烯/PTFE		Packing
垫片	18-8柔性石墨/18-8FlexibleGraphite				Gasket
螺栓	35/35CrMo	25CrMoV	1Cr18Ni9	1Cr18Ni9	Bolt
适用温度	-29-425℃	-29-450℃	-40-200℃	-40-200℃	SuitableTemp.
适用介质	水、油品、蒸汽 Water,Oil,Steam	蒸汽、油品 Steam,Oil	硝酸类 NitrcAcid	醋酸类 AceticAcid	SuitableMedium

型号	公称压力 PN (MPa)	公称通径 DN (mm)	尺寸(mm)									重量(Kg)
型号	公称压力 PN (MPa)	公称通径 DN (mm)	L	D	D1	D2	b	Z-Φd	H	H1	Do	重量(Kg)
Z41H-16C Z41H-16P Z41H-16R	1.6	15	130	95	65	45	14	4-Φ14	175	195	200	4
		20	150	105	75	55	14	4-Φ14	180	205	200	5
		25	160	115	85	65	14	4-Φ14	210	240	220	6
		32	180	135	100	78	16	4-Φ18	210	240	220	7
		40	200	145	110	85	16	4-Φ18	350	425	240	18
		50	250	160	125	100	16	4-Φ18	358	430	240	29
		65	265	180	145	120	18	4-Φ18	373	452	240	33
		80	280	195	160	135	20	8-Φ18	435	530	280	46
		100	300	215	180	155	20	8-Φ18	500	620	320	63
		125	325	245	210	185	22	8-Φ18	614	756	360	108
		150	350	280	240	210	24	8-Φ23	674	845	360	134
		200	400	335	295	265	26	12-Φ23	818	1041	400	192
		250	450	405	355	320	30	12-Φ25	969	1244	450	293
		300	500	460	410	375	30	12-Φ25	1145	1474	560	379
		350	550	520	470	435	34	16-Φ25	1280	1663	640	590
		400	600	580	525	485	36	16-Φ30	1450	1886	720	849
		500	700	705	650	608	44	20-Φ34	1676	2181	720	958
