闸阀主要有哪些型号和规格参数，各代表什么意思
喜乐彩票 闸阀的主要型号：
发兰铸钢闸阀：Z41H、Z41Y
不锈钢闸阀：Z41W
喜乐彩票 软密封暗杆闸阀：Z45X
软密封明杆闸阀：Z41X
铸钢法兰闸阀：Z41T、Z45T
喜乐彩票 螺纹闸阀： Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W

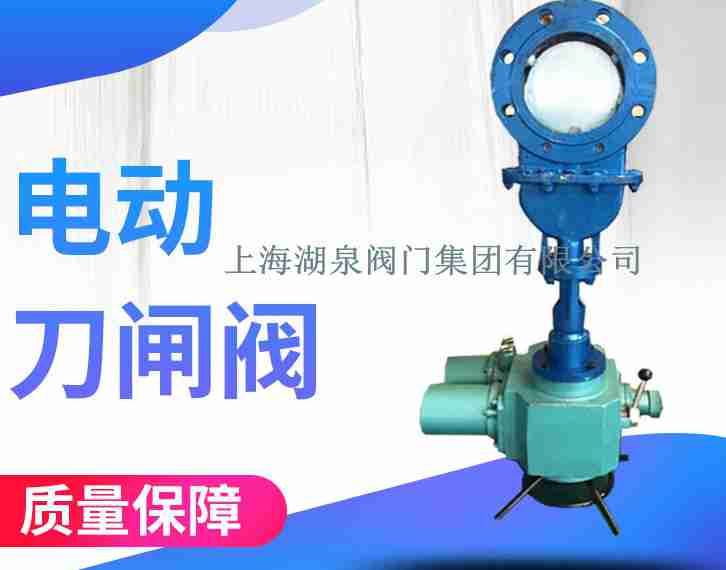

刀闸阀： Z73W、Z73X、Z73Y
喜乐彩票 Z41H-16P DN100和 Z41W-16P DN100都是100口径的法兰明杆闸阀，他们的阀体材质都是一样的.
在型号中最后一个字母P代表闸阀的阀体材质，为不锈钢。
两者的区别在于密封面材质不同，在型号中代号为H和W.
H代表闸阀阀座密封面为Cr13系不锈钢，W则表示闸阀阀座密封面由本体直接加工出来。
闸阀有哪些种类 常见闸阀型号大全
闸阀型号编制表示方法说明：
闸阀附加代号：WZ表示波纹管闸阀、DZ低温闸阀、NKZ真空闸阀、PZ刀型闸阀;
闸阀类型表示：Z;
喜乐彩票 驱动方式表示：手动无代号、2电液动、3涡轮蜗杆、5-锥齿轮传动、6气动、9-电动;
连接方式表示：4法兰连接，6焊接，7对夹式;
结构形式表示：0弹性闸板、1明杆楔式单闸板、2-明杆楔式双闸板、3-明杆平行式单闸板、4-明杆平行式双闸板、5暗杆楔式单闸板、6暗杆楔式双闸板、7暗杆平行单闸板、9暗杆平行双闸板;
喜乐彩票 密封材料材料：W阀体直接加工、T合金、X橡胶、F氟塑料，H-Cr不锈钢，Y硬质合金、M蒙乃尔合金;
喜乐彩票 压力等级表示：PN1.0-32Mpa，10=1.0MPA表示压力为十公斤，150LB-1500LB表示美标磅级压力，5-63K表示日级压力;
喜乐彩票 阀体材料表示：Z-灰铸铁、Q球墨铸铁，T合金，C碳钢、P不锈钢304，R不锈钢316，V铬钼钒钢。
喜乐彩票 闸阀型号编制举例解释：
喜乐彩票 1、Z41X-10/16Q表示：Z闸阀、4法兰连接、1明杆楔式单闸板、X橡胶密封、10/16公斤压力;
2、Z945X-16Q表示：Z闸阀、9电动、4、法兰、5暗杆楔式单闸板、X橡胶密封、16公斤压力。
