z941Y-100阀门温高压电动铬钼钢闸阀

[ 2024-06-20 ]

Z940Y/Z941H/Z941Y-16I/Z941Y-25I/Z941Y-40I/Z941Y-63I/Z941Y-64I/Z941Y-100I/Z941Y-160I电动铬钼钢闸阀、防爆电动高压法兰闸阀、一体化智能型隔爆电动闸阀、开关型电动法兰闸阀、耐高温电动铬钼钢闸阀是一种特殊类型的闸阀，它结合了电动驱动器和铬钼钢材料，可以在高温环境下工作。这种闸阀通常用于工业领域，如电力、石油、化工等，在这些领域中需要高温环境下的密封和调节功能。

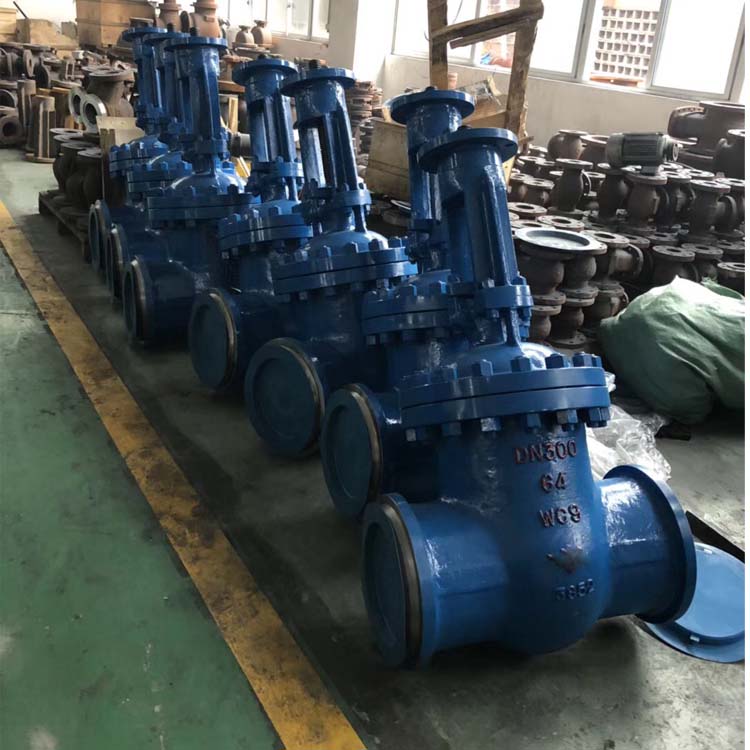

z941Y-100阀门

铬钼钢材质：ASTMA217 WC6、ASTMA217 WC9、A182、F11、F22、F91、铬钼钢铸件牌号Wc6.Wca.ZG16Cr5MoG 铬钼钢标准号：JB/T5263-1996.GB/T16253，铬钼钢锻件牌号：15CrMo.12Cr5Mo.0Cr5Mo铬钼钢标准号：JB4726 JB/T9626-1999，铬钼钢铸件牌号WC9.ZG15Cr1MoV。连接方式：内螺纹、丝口、丝扣、内丝、RJ/FM/RF法兰、焊接、SW承插焊、BW对焊。驱动方式：手动、伞齿轮、气动、电动、电液动。

耐高温电动铬钼钢闸阀是一种高性能的阀门，具有耐高温、电动驱动、优良密封和调节功能等优点。它可以广泛应用于各种工业领域中，为工业生产提供可靠的保障。同时，它的优良性能和高可靠性也让它成为工业阀门领域的优秀代表之一。在未来，随着工业自动化的不断发展，耐高温电动铬钼钢闸阀的应用前景将更加广阔。

<img alt="阀门 data-cke-saved-src=" uploads="" 240620="" 1-24062016462h18.jpg"="" src="/uploads/240620/1-24062016462H18.jpg" style="width: 650px; height: 650px;">

Z941Y高温铬钼钢闸阀产品引用标准
Z941Y高温铬钼钢闸阀设计与制造：GB12234
Z941Y高温铬钼钢闸阀结构长度：GB12221
Z941Y高温铬钼钢闸阀压力温度等级：GB9131 GB/T74 HG20604
Z941Y高温铬钼钢闸阀连接法兰：JG/T79 GB9113 HG20593-20635
Z941Y高温铬钼钢闸阀试验与检验：GB13927 JB/T9092
Z941Y高温铬钼钢闸阀产品用途
Z941Y高温铬钼钢闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各
种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

1.6MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	喜乐彩票 100	喜乐彩票 125	150	200	喜乐彩票 250	300	喜乐彩票 350	400	喜乐彩票 450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	喜乐彩票 350	喜乐彩票 400	450	500	550	600	喜乐彩票 650	700	喜乐彩票 800
H	mm	喜乐彩票 175	喜乐彩票 180	喜乐彩票 210	210	喜乐彩票 350	喜乐彩票 358	373	435	500	喜乐彩票 614	喜乐彩票 674	喜乐彩票 818	喜乐彩票 1225	喜乐彩票 1415	喜乐彩票 1630	1780	2050	喜乐彩票 2181	2599
W	mm	180	180	200	喜乐彩票 200	喜乐彩票 200	喜乐彩票 240	240	280	320	喜乐彩票 360	360	400	喜乐彩票 450	500	喜乐彩票 500	喜乐彩票 600	720	720	720

2.5MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	喜乐彩票 200	喜乐彩票 250	喜乐彩票 300	喜乐彩票 350	400	喜乐彩票 450	500	600
L	mm	喜乐彩票 130	喜乐彩票 150	喜乐彩票 160	喜乐彩票 180	200	250	喜乐彩票 265	280	300	喜乐彩票 325	350	喜乐彩票 400	喜乐彩票 450	500	550	喜乐彩票 600	喜乐彩票 650	700	800
H	mm	175	180	喜乐彩票 210	210	350	喜乐彩票 358	373	喜乐彩票 435	喜乐彩票 500	614	674	喜乐彩票 818	喜乐彩票 1225	喜乐彩票 1415	1630	喜乐彩票 1780	2050	2181	2599
W	mm	180	180	200	喜乐彩票 200	200	240	240	喜乐彩票 280	320	360	360	400	450	500	500	600	720	720	720

4.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	喜乐彩票 350	400
L	mm	喜乐彩票 130	150	160	喜乐彩票 180	200	喜乐彩票 250	280	喜乐彩票 310	喜乐彩票 350	喜乐彩票 400	喜乐彩票 450	550	喜乐彩票 650	喜乐彩票 750	850	950
H	mm	喜乐彩票 175	180	喜乐彩票 210	喜乐彩票 210	喜乐彩票 350	358	373	435	喜乐彩票 500	614	喜乐彩票 674	818	喜乐彩票 1225	1415	喜乐彩票 1630	喜乐彩票 1780
W	mm	180	喜乐彩票 180	200	喜乐彩票 200	喜乐彩票 200	240	喜乐彩票 240	喜乐彩票 280	喜乐彩票 320	喜乐彩票 360	360	400	喜乐彩票 450	500	500	喜乐彩票 600

喜乐彩票 6.4MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	喜乐彩票 100	喜乐彩票 125	喜乐彩票 150	喜乐彩票 200	喜乐彩票 250	喜乐彩票 300	350	喜乐彩票 400
L	mm	喜乐彩票 170	190	210	230	240	250	280	喜乐彩票 320	喜乐彩票 350	400	450	550	喜乐彩票 650	750	喜乐彩票 850	950
H	mm	175	喜乐彩票 180	喜乐彩票 210	230	喜乐彩票 350	359	373	喜乐彩票 435	喜乐彩票 500	喜乐彩票 614	674	818	喜乐彩票 970	1145	1280	喜乐彩票 1450
W	mm	喜乐彩票 120	120	140	160	200	喜乐彩票 240	280	喜乐彩票 320	喜乐彩票 360	400	喜乐彩票 400	450	喜乐彩票 560	640	喜乐彩票 800	800

10.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	喜乐彩票 125	喜乐彩票 150	喜乐彩票 200	250
L	mm	170	喜乐彩票 190	210	230	喜乐彩票 240	250	喜乐彩票 280	喜乐彩票 310	喜乐彩票 350	喜乐彩票 400	450	550	650
H	mm	喜乐彩票 175	喜乐彩票 180	210	230	350	359	喜乐彩票 373	喜乐彩票 435	喜乐彩票 500	喜乐彩票 614	674	818	喜乐彩票 970
W	mm	120	喜乐彩票 120	喜乐彩票 160	180	240	280	320	喜乐彩票 360	400	450	喜乐彩票 560	640	720

16.0MPa主要连接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	喜乐彩票 190	210	230	240	300	喜乐彩票 340	390	450	喜乐彩票 525	600	750
H	mm	喜乐彩票 175	180	喜乐彩票 210	230	喜乐彩票 350	359	373	435	喜乐彩票 500	喜乐彩票 614	喜乐彩票 674	喜乐彩票 818
W	mm	喜乐彩票 120	喜乐彩票 120	140	喜乐彩票 160	喜乐彩票 200	喜乐彩票 240	280	320	喜乐彩票 360	400	400	450
