公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
喜乐彩票 11.0 |
18.0 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
喜乐彩票 11.0 |
喜乐彩票 18.0 |
气密封试验 |
0.4-0.7 |
喜乐彩票 ①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构,值得信赖!使用安全可靠。
②阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合度,保证阀门的密封。同时此结构维修方便,节约费用,阀瓣互换性较好。
喜乐彩票 ③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成,密封面硬度高,耐磨擦,抗擦伤,使用寿命长。
④阀杆用渗氮钢制成,表面氮化处理,硬度高,抗擦伤,耐腐蚀,使用寿命长。

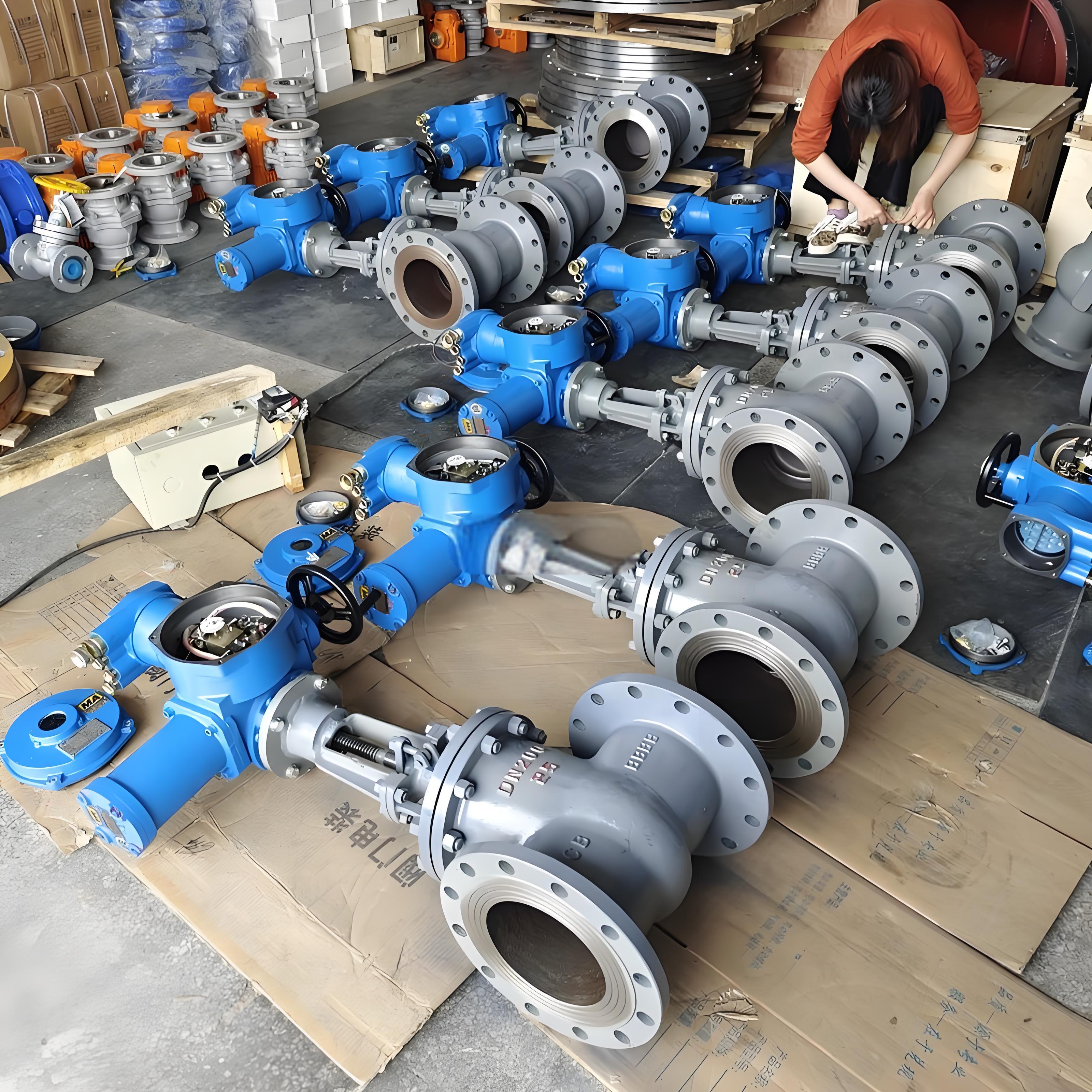

喜乐彩票 ⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外,还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。
⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。
⑦阀门可安装在管道的任何位置,同时根据介质和介质的温度选择碳钢或合金钢阀门。
⑧初次安装和调试时,必须手动把阀门开到约一半的位置,以免电机相序接反导致阀门或电装损坏。
公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
气密封试验 | 0.4-0.7 |
体盖板 | 阀杆 | 密封面 | 垫片 | 填料 | 工作温度℃ | 适用介质 |
WCB | 2Cr13 |
13Cr STL 本体材料 尼龙 |
增强柔性石墨 1Cr13/柔性石墨 OS软钢 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增强柔性石墨 SFB/260 SFP/260 PTFE |
≤425 | 水、蒸汽、油品 |
WC1 |
38GrMoA1 25Cr2MoV |
≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | - | |||
ZG1Cr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 |
公称压力 PN(MPa) | 公称通径 DN(mm) | 标准值 | 参考值 | 电装型号 | ||||||||||
L | D | D1 | D2 | D6 | b | f | f1 | Z-φd | L1 | H | 质量(kg) | |||
1.6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | 310 | DZW45A | |||
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 |
