闸阀型号规格Z941X-25/DN200/2.5Mpa及产品介绍

[ 2024-09-30 ]
‌闸阀型号规格Z941X-25/DN200/2.5Mpa是一种电动楔式闸阀，具有稳定的质量和合理的价格。‌ 该型号的闸阀适用于公称压力为2.5MPa，口径为DN200的情况。其阀座密封面材料为合金钢，阀体材料为碳素钢，适用于水、蒸汽、油品等介质，工作温度范围在1.0~2.5MPa之间，工作温度可达425℃‌。 ‌Z941X系列闸阀的产品特点包括‌： ‌结构特点‌：Z941X系列闸阀采用电动、法兰连接、明杆楔式刚性单闸板结构，阀座密封面材料为合金钢，阀体材料为碳素钢。 ‌适用介质和温度‌：适用于水、蒸汽、油品等介质，工作温度范围在1.0~2.5MPa之间，工作温度可达425℃。 ‌应用范围‌：广泛应用于石油、化工、冶金等行业的流体控制系统中，用于介质的切断和流量控制。 ‌

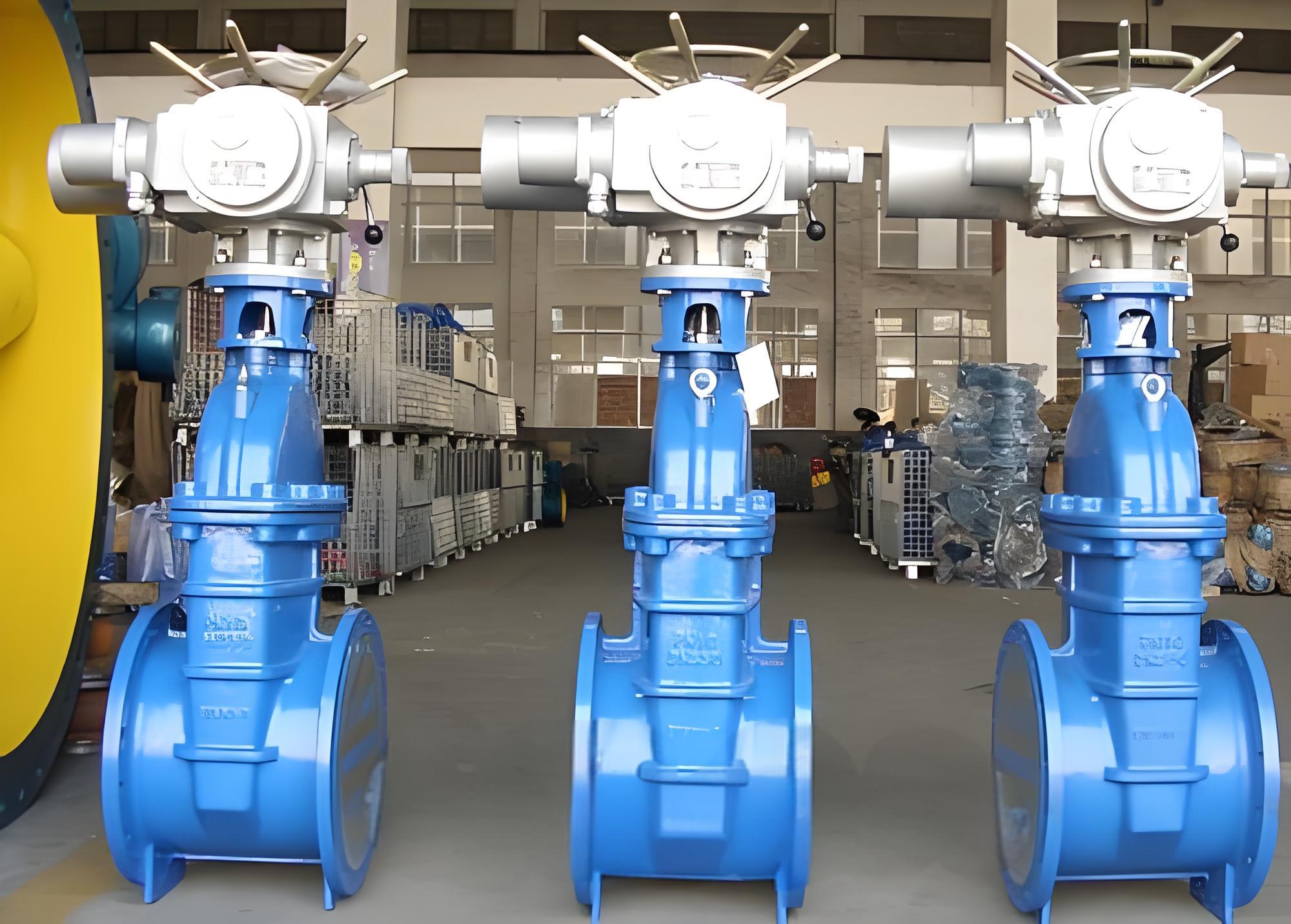

闸阀
Z941X系列闸阀的使用场景和优势包括‌： ‌使用场景‌：Z941X系列闸阀适用于大口径管道系统，常用于需要高压力和高温环境的工业场合。 ‌优势‌：该系列闸阀具有结构简单、操作方便、密封可靠等优点，能够满足各种工业管道的切断和流量控制需求。 通过以上介绍，可以看出Z941X-25/DN200/2.5Mpa闸阀是一种适用于高温高压环境的优质选择，能够满足各种工业管道的切断和流量控制需求。


闸阀型号规格Z941X-25/DN200/2.5Mpa及产品介绍

闸阀是一种常用的流体控制阀门，它具有简单结构、可靠密封、操作方便等特点。闸阀型号规格Z941X-25/DN200/2.5Mpa是一款高品质的闸阀产品，下面将为您介绍其详细信息。

该闸阀的型号规格为Z941X-25/DN200/2.5Mpa，其中Z代表闸阀，941X为该系列产品的型号代码，25表示阀门开启高度为25mm，DN200表示阀门的公称通径为200mm，2.5Mpa则代表额定压力为2.5兆帕。这些规格参数使得该闸阀适用于各种工业管道系统，能够有效控制流体的通断和流量。
阀



该闸阀采用优质材料制造，具有良好的耐腐蚀性能，能够在恶劣的工作环境下长时间稳定运行。闸阀的阀体采用铸造工艺，结构坚固，内部流道光滑，减小了流体的阻力。同时，该闸阀配备了可靠的密封结构，确保了阀门的密封性能，有效防止泄漏。

该闸阀的操作方便灵活，可以手动操作或配合执行机构使用。阀门的开关速度快，操作灵敏，可靠性高。此外，产品还具有自泄、自清洗等特点，保证了流体在阀门内的流通畅顺，减少了堵塞的可能性。

总之，闸阀型号规格Z941X-25/DN200/2.5Mpa是一款具有优异性能和可靠品质的流体控制阀门。它适用于各种工业领域，能够有效控制流体的流量和通断。无论在耐腐蚀性能、密封性能还是操作方便性方面，该产品都表现出色。
阀门

闸阀型号规格压力试验
公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7


闸阀主要零件材料及性能
体盖板 阀   杆 密封面 垫   片 填   料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
本体材料
尼龙		 增强柔性石墨
1Cr13/柔性石墨
08软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F（T）
PTFE		 柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE		 ≤425 水、蒸汽、油品
WC1 38CrMoA1
25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 销酸类
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类


 PN1.6MPa电装型号规格主要尺寸
1.6MPa DN L D D1 D2 b n-Φd 电装型号 L1 H DO
凸面法兰
RF
Z941H
Z941Y
Z941W
Z941F

Z940H
Z940Y
Z940W
Z940F

16C
16P
16R
16I		 40 200 145 110 85 16 4-Φ18 DZW10 590 595 365
50 250 160 125 100 16 4-Φ18 DZW10 590 653 365
65 265 180 145 120 18 4-Φ18 DZW10 590 665 365
80 280 195 160 135 20 8-Φ18 DZW15 590 725 365
100 300 215 180 155 20 8-Φ18 DZW20 590 787 365
125 325 245 210 185 22 8-Φ18 DZW20 590 934 365
150 350 280 240 210 24 8-Φ23 DZW20 590 955 365
200 400 335 295 265 26 12-Φ23 DZW30 590 1105 365
250 450 405 335 320 30 12-Φ25 DZW30 810 1343 470
300 500 460 410 375 30 12-Φ25 DZW45 810 1516 470
350 550 520 470 435 34 16-Φ25 DZW90 810 1678 470
400 600 580 525 485 36 16-Φ30 DZW120 830 1849 550
450 650 640 585 545 40 20-Φ30 DZW120 830 1937 550
500 700 705 650 608 44 20-Φ34 DZW180 830 2234 550
600 800 840 770 718 48 20-Φ41 DZW250 870 2432 320
700 900 910 840 788 50 24-Φ41 DZW250 870 2489 320
800 1000 1020 950 898 52 24-Φ41 DZW350 1170 2643 570
900 1100 1120 1050 998 54 28-Φ41 DZW500 1170 2935 570
1000 1200 1255 1170 1100 56 28-Φ48 DZW500 1170 3410 570


 PN2.5MPa电装型号规格主要尺寸
2.5MPa DN L D D1 D2 b n-Φd 电装型号 L1 h D0
凸面法兰
RF
Z941H
Z941Y
Z941W
Z941F

Z940H
Z940Y
Z940W
Z940F

25
25P
25R
25I		 40 200 145 110 85 18 4-Φ18 DZW10 590 595 365
50 250 160 125 100 20 4-Φ18 DZW10 590 653 365
65 265 180 145 120 22 8-Φ18 DZW10 590 665 365
80 280 195 160 135 22 8-Φ18 DZW15 590 725 365
100 300 230 190 160 24 8-Φ23 DZW20 590 787 365
125 325 270 220 188 28 8-Φ25 DZW20 590 902 365
150 350 300 250 218 30 8-Φ25 DZW20 590 955 365
200 400 360 310 278 34 12-Φ25 DZW30 810 1105 470
250 450 425 370 332 36 12-Φ30 DZW30 810 1343 470
300 500 485 430 390 40 16-Φ30 DZW60 810 1516 470
350 550 550 490 448 44 16-Φ34 DZW90 830 1678 550
400 600 610 550 505 48 16-Φ34 DZW120 830 1849 550
450 650 660 600 555 50 20-Φ34 DZW120 830 1937 550
500 700 730 660 640 52 20-Φ41 DZW180 870 2234 320
600 800 840 770 718 56 20-Φ41 DZW250 870 2432 320
700 900 955 875 815 60 24-Φ48 DZW500 870 2489 320
800 1000 1070 990 930 64 24-Φ48 DZW500 1170 2643 570
900 1100 1180 1090 1025 66 28-Φ54 DZW800 1170 2935 570
1000 1200 1305 1210 1140 68 28-Φ58 DZW800 1170 3410 570
