DN200明杆闸阀，DN100明杆闸阀，DN150明杆闸阀，DN65明杆闸阀，,DN50明杆闸阀

[ 2024-10-11 ]

明杆闸阀是一种阀门，也被称为平面闸阀。它的主要结构由阀门体、密封面、阀瓣、杆、手轮等组成。杆和瓦组成一个整体，瓦和阀瓣又组成了密封面。它通过手轮旋转来提升或降低阀瓣，从而实现开启或关闭阀门。当手轮顺时针旋转时，阀瓣会逐渐升起，这时介质可以通过阀门流过。相反，当手轮逆时针旋转时，阀瓣会逐渐降下，这时介质就会被截断，从而达到关闭阀门的目的。

明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。明杆闸阀的升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。明杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，明杆闸阀只能作全开和全关，不能作调节和节流。

常见的明杆闸阀有：灰铸铁明杆闸阀，型号Z41T-16；球墨铸铁明杆闸阀，型号Z41X-16Q；铸钢明杆闸阀，型号Z41H-16C；不锈钢明杆闸阀，型号Z41W-16P。

明杆闸阀的优势

1、操作简便

喜乐彩票明杆闸阀采用手动操作，操作简便，不需要外部的动力源，随时可用。

2、通径范围广

明杆闸阀的通径范围广，可以从小到几十毫米到数米，适用于各种流量大小的管道。

3、密封性好

闸板和阀座采用双面铸造或刻面处理，密封性能好，能够防止介质泄漏。

4、耐用性强

闸板和阀座采用材料硬度高、耐磨性好的合金材料制成，使用寿命长。

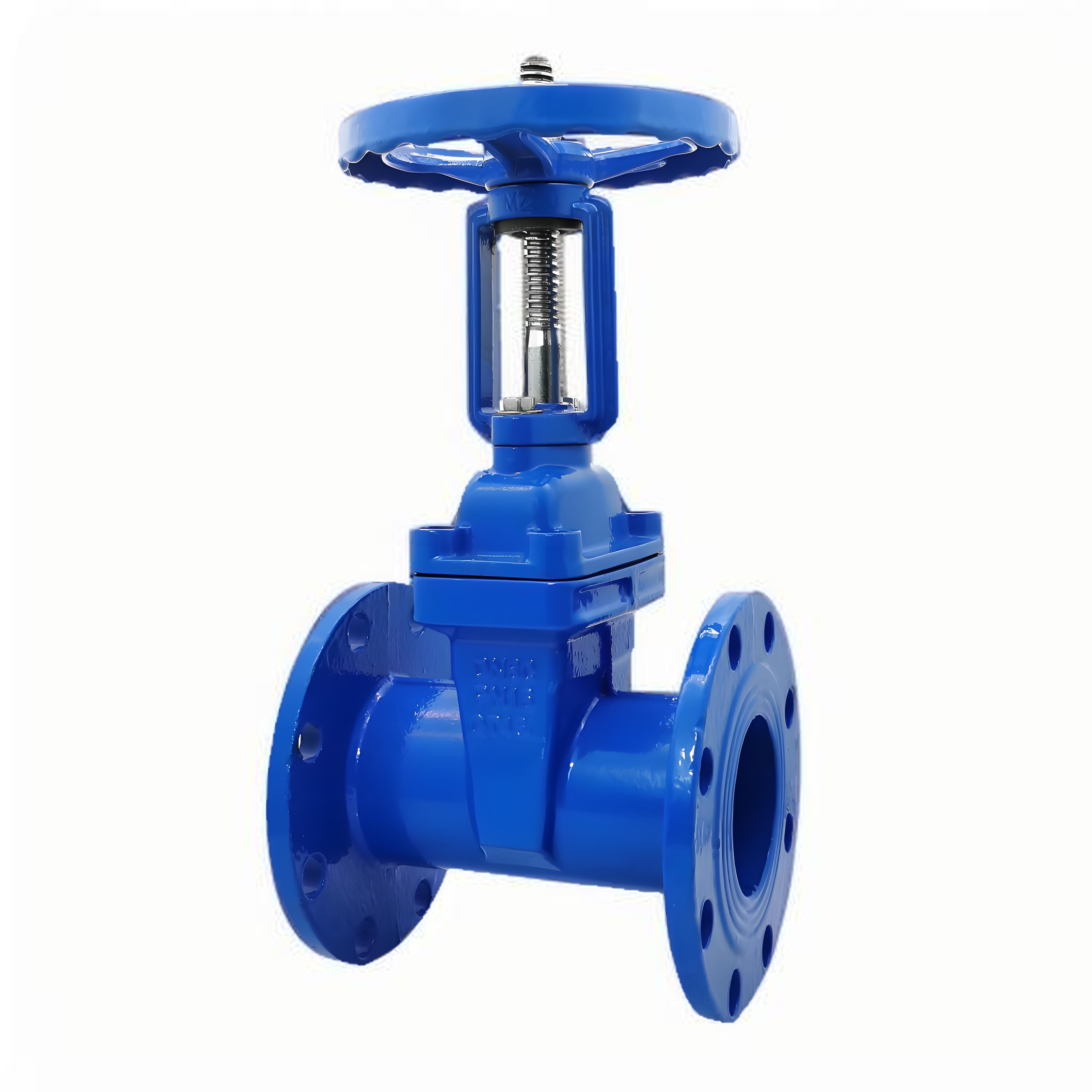

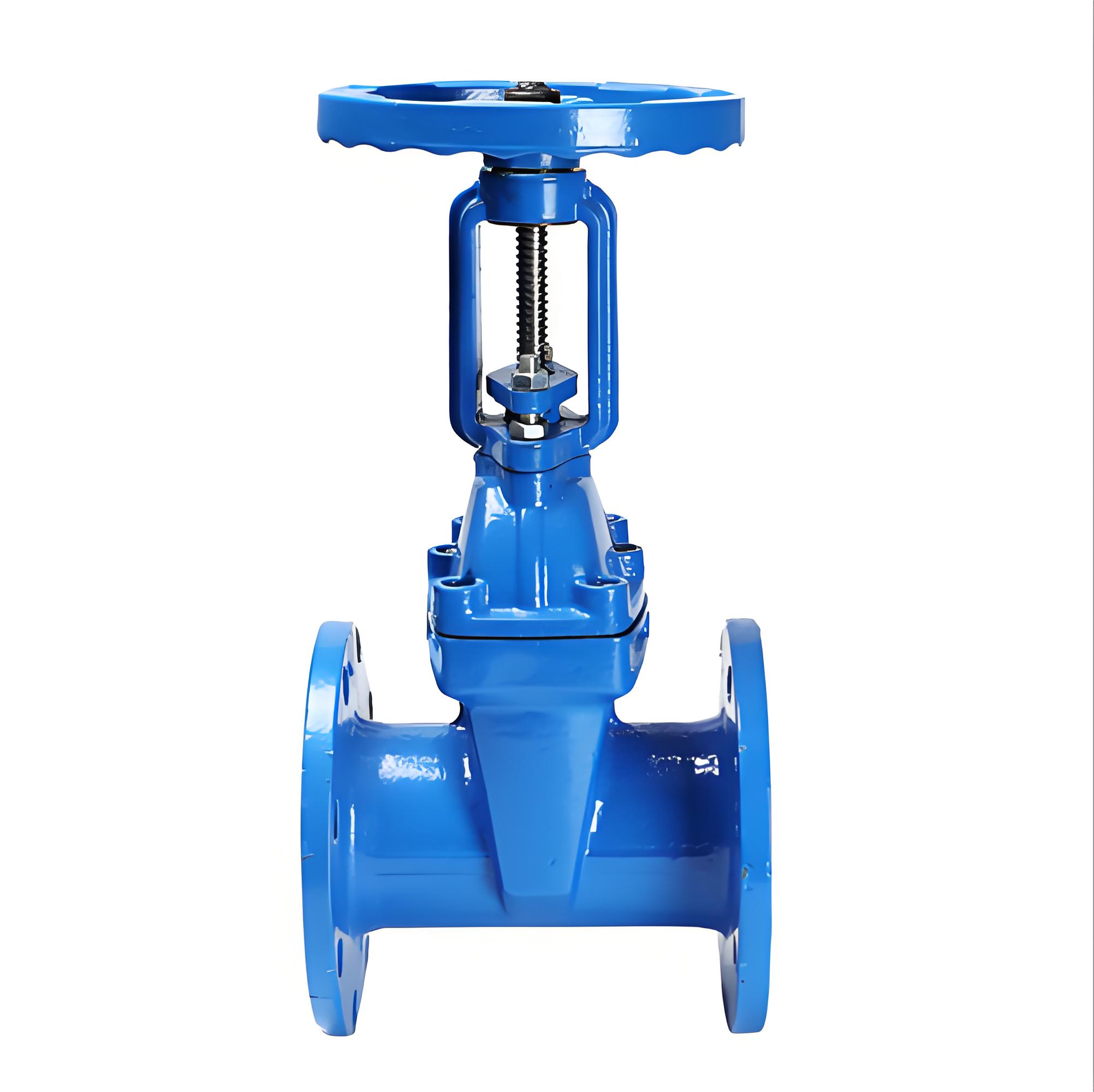

明杆闸阀

主要零部件材料

名称	材质
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁 +三元乙　丙　或　丁　腈　橡　胶
中口垫	丁腈橡胶、三元乙　丙
密封圈	丁腈橡胶
支架	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
螺栓	不锈钢
压盖	球墨铸铁、铸钢
阀　杆　螺　母	铜　合　金
手轮（传动帽）	可锻铸铁
