闸阀Z41H-1.6Mpa DN150的技术参数及安装尺寸图

[ 2024-10-12 ]
‌闸阀z41h-1.6mpa dn150代表的意思是:这是一种法兰闸阀,其公称压力为1.6MPa,口径为DN150。‌ 具体来说,闸阀z41h-1.6mpa dn150的各个部分含义如下: ‌Z‌:代表闸阀。 ‌41‌:表示这种闸阀的结构形式为直通结构。 ‌H‌:表示阀座密封面材料为合金。 ‌1.6MPa‌:表示这种闸阀的公称压力为1.6MPa。 ‌DN150‌:表示这种闸阀的口径为150毫米。 此外,闸阀具有以下特点和用途: ‌流体阻力小‌:闸阀的密封面受介质的冲刷和侵蚀较小。 ‌开闭较省力‌:启闭所需力矩较小。 ‌适用范围广‌:可以用在介质向两方向流动的环网管路上,且形体简单,结构长度短,制造工艺性好。 ‌应用场景‌:适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站等各种系统的管路上,切断或接通管路介质‌。

闸阀
闸阀有各种不同的结构形式,其主要区别是所采用的密封元件结构形式不同。根据密封元件的结构,常常把闸并分成几种不同的类型,而最常见的形式是平板闸阀和楔式闸阀;根据阀杆的结构,还可分为升降杆(明杆)和旋转杆(暗杆)闸阀。闸阀属滑动类阀门。它在管道上主要作为切断介质用,即分不开或全闭使用。一般不可作为节流用。闸阀可以用于高温和高压,并可以用于各种不同的介质,但一般不用于输送泥浆、粘稠性流体的管道中。闸阀一般用在对阀门的外形尺寸没有严格要求,而且使用条件双比较苛刻的场合,如高温高压的工作介质,要求关闭件要保证长期密封等等。

阀门

1)根据闸板的构造主要分为两大类。
①平行式闸阀--密封面与垂直中心线平行,即两个密封面互相平行的闸阀。
②楔式闸阀--密封面与垂直中心线成某种角度,即两个密封面成楔形的闸阀。楔式闸阀中又有双闸板、单闸板及弹性闸板之分。
(1)根据阀杆的构造又分为两大类。
①明杆闸阀--阀杆螺母在阀盖或支加上,开闭闸板时,用旋转阀杆螺母来实现阀杆的升降。
②暗杆闸阀--阀杆螺母在阀体内与介质直接接触,开闭闸板时用旋转阀杆来实现。


型号
材料
阀体、阀盖
阀杆
密封面
填料

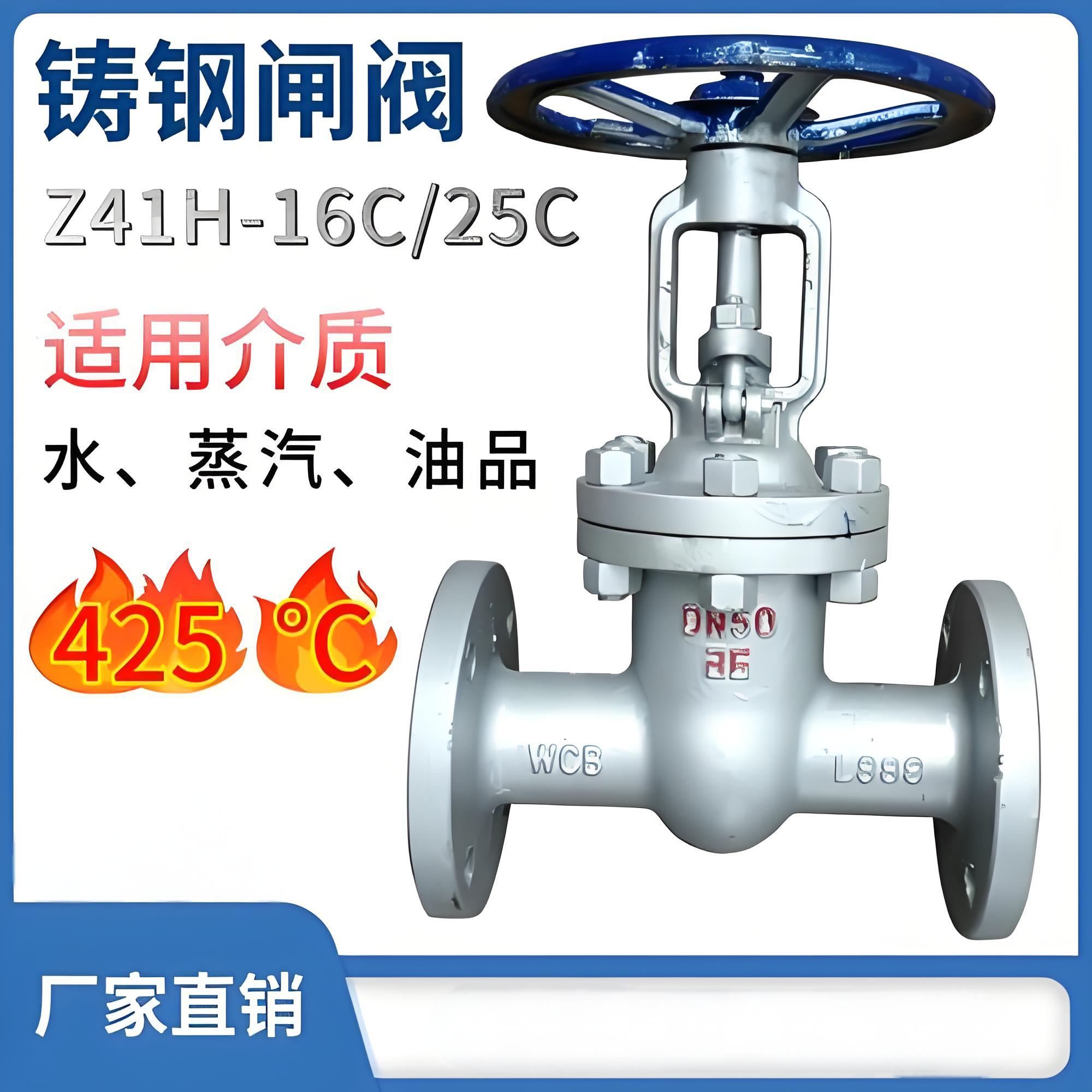

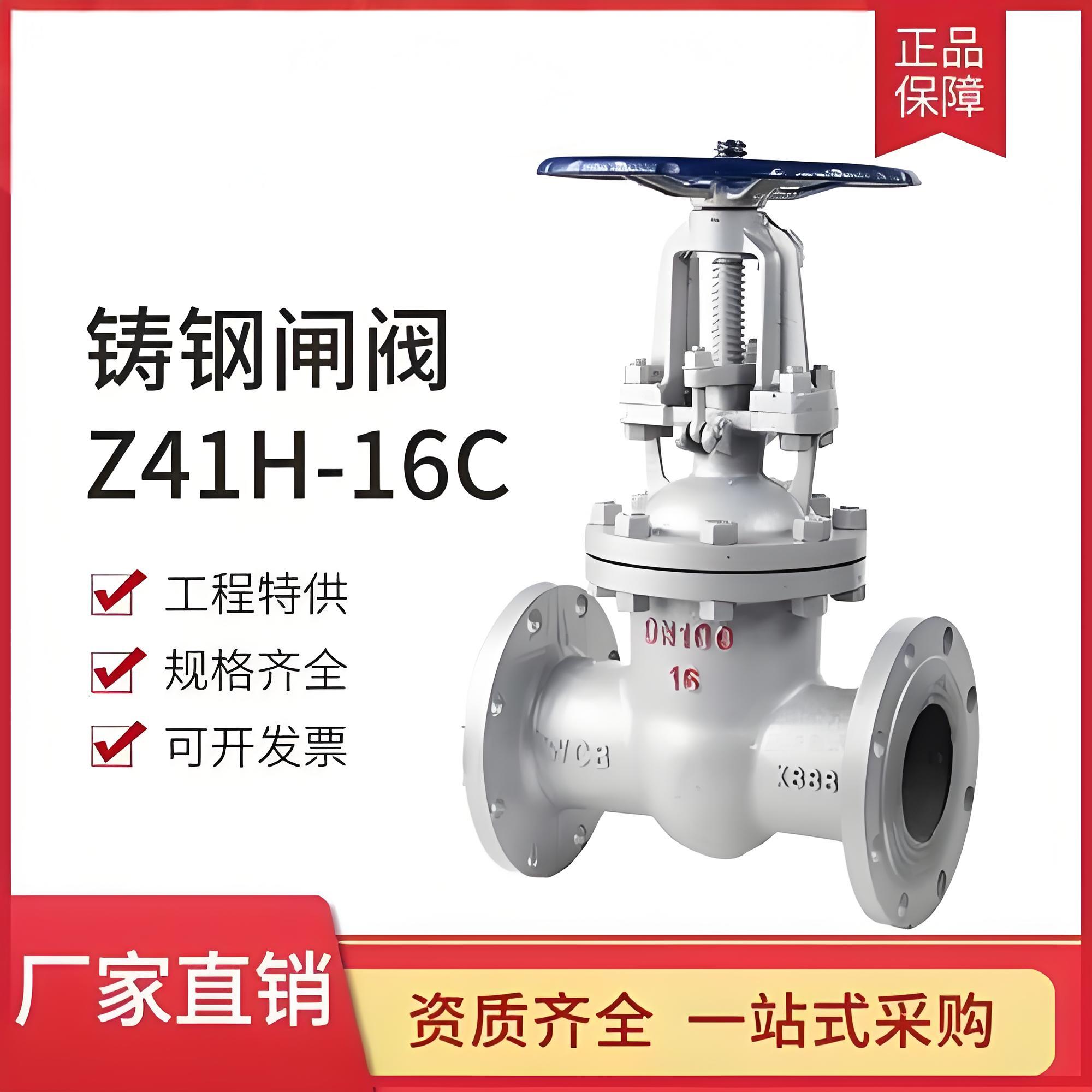

Z41H-16C、25
碳素钢
铬不锈钢
堆焊铁基合金
石棉石墨或柔性石墨
Z41Y-16C、25
堆焊硬质合金
Z41W-16P、25P
铬镍钛不锈钢
铬镍钛不锈钢
本体材料
石棉石墨或柔性石墨
Z41Y-16P、25P
堆焊硬质合金
Z41W-16R、25R
铬镍钼钛不锈钢
铬镍钼钛不锈钢
本体材料
Z41Y-16R、25R
堆焊硬质合金
Z41Y-16I、25I
铬钼合金钢
铬钼合金钢
堆焊硬质合金
Z41Y-16V、25V
铬钼钒钢
铬钼钒钢
堆焊硬质合金
柔性石墨
Z41H-40~200
碳钢
铬不锈钢
碳钢+Cr13或硬质合金
柔性石墨
Z41H-40I~200I
铬钼钢
合金钢
合金钢+硬质合金
柔性石墨
Z41H-40P~200P
铬镍钛钢
不锈钢
不锈钢或不锈钢+硬质合金
柔性石墨
Z41H-40R~200R
铬镍钼钛钢
不锈钢
不锈钢或不锈钢+硬质合金
柔性石墨


Z41H、Z41Y、Z41W 型 PN16 闸阀主要外形及结构尺寸(mm)
DN
L
D
D1
D2
b
f
z×ød
H
D0
重量 / kg
15
130
95
65
45
14
2
4×ø14
175
200
4
20
150
105
75
55
14
2
4×ø14
180
200
5
25
160
115
85
65
14
2
4×ø14
210
200
6
32
180
135
100
78
16
2
4×ø18
210
200
7
40
200
145
110
85
16
3
4×ø18
350
200
19
50
250
160
125
100
16
3
4×ø18
358
240
29
65
265
180
145
120
18
3
4×ø18
375
240
33
80
280
195
160
135
20
3
8×ø18
433
280
45
100
300
215
180
155
20
3
8×ø18
502
320
63
125
325
245
210
185
22
3
8×ø18
612
360
108
150
350
280
240
210
24
3
8×ø23
676
360
134
200
400
335
295
265
26
3
12×ø23
820
400
192
250
450
405
355
320
30
3
12×ø25
969
450
273
300
500
460
410
375
30
4
12×ø25
1142
560
379
350
550
520
470
435
34
4
16×ø25
1280
640
590
400
600
580
525
485
36
4
16×ø30
1452
640
850
450
650
640
585
545
40
4
20×ø30
1541
720
907
500
700
705
650
608
44
4
20×ø34
1676
720
958
600
800
840
770
718
48
5
20×ø41
1874
800
1112
