阀门电动执行器手动操作说明

[ 2019-07-17 ]

手轮机构与阀门电动执行器配套使用，当气源信号出现故障，阀门无法开启、关闭，或固定在某一位置时，就必须通过手轮来完成。

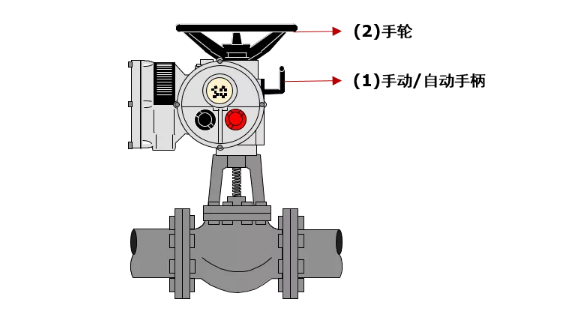

ROTORK电动执行器手动装置

操作步骤说明



   压下手动/自动手柄（1），使其处于手动位置。旋转手轮（2）以挂上离合器, 时松开手柄，手柄将自动弹回初始位置，手轮将持啮合状态, 直到执行器被电动操作, 手轮将自动脱离，回到电机驱动状态。如果需要，可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。手轮机构不可以作为限位机构使用。



阀门电动执行器





阀门电动执行机构手动操作的注意事项：



1.阀门的开启方向，通常是逆时针表示打开，顺时针表示阀门关闭。因此，开关阀门时要注意方向。

2.阀门上的手轮、手柄是按正常人力设计的，因此，在阀门使用上规定，不允许操作者借助杠杆和长扳手开启或关闭阀门。

3.当手轮全开后，应倒转少许，使螺纹之间严紧，以免松动损伤。

4.若手轮是做限位用的，应在预定位置，检修时可借助标尺和记号记住它们全开和全关位置，这样可以避免全开时顶撞死点。

5.阀门出厂时，不论气动执行器是正作用还是反作用，手轮都在开启状态，并都用锁母锁死，以免操作人员误操作把手轮关下去，阀门无法打开或达不到所需流量，造成不必要的事故和损失。

6.操作人员在用手轮操作前，先将手轮锁母松掉，再进行操作，操作完成后，如无特殊说明，一定要把手轮打开，并用锁母锁死。
