EOA精小型电动执行器(带现场远控EOA说明书)控制部件使用说明

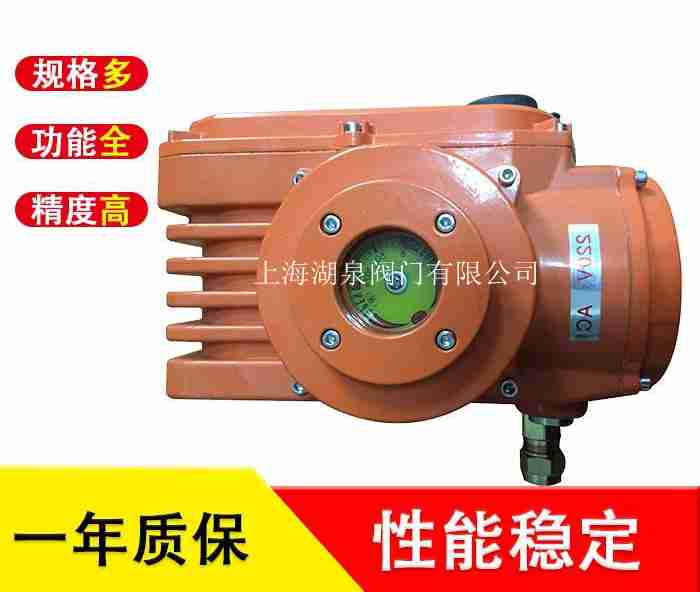

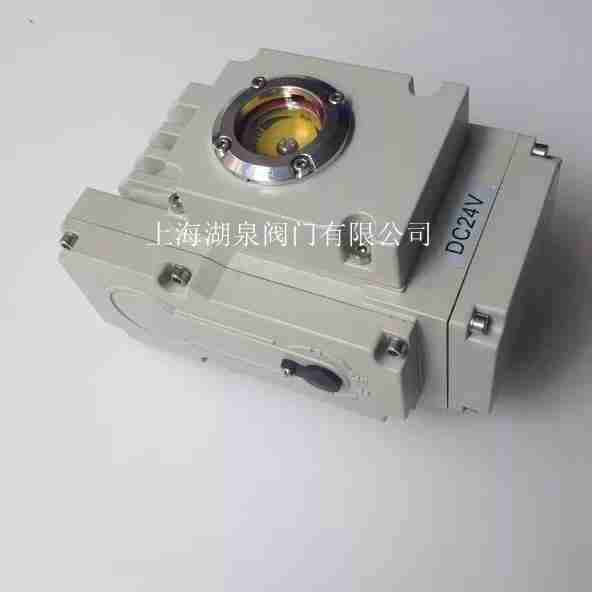

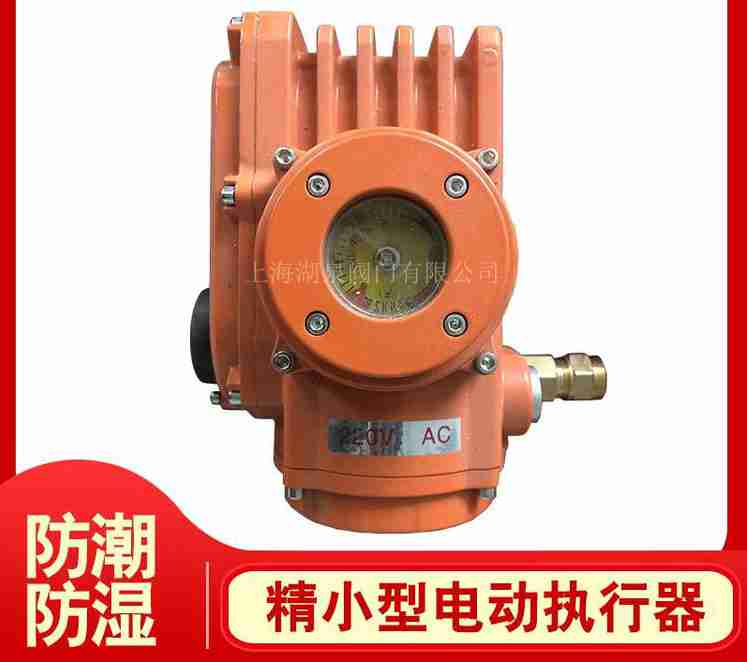

一、EOA精小型电动执行器概述

EOA精小型电动执行器(带现场远控EOA说明书)控制部件是一种紧凑型，智能化的调节型电动执行器控制部件。带有就地显示操作面板，具有就地与远方可切换操作功能。提供了完整的中文设臵菜单及操作指导。设臵只需按照菜单提示，通过操作面板的按键操作即可。所有的调整、标定工作均由控制电路自行完成。显示器实时显示运行参数、运行状态、故障原因等，具有更完美、更友好的人机界面。根据用户对防护等级的不同要求，就地操作按键板可使用非通透式磁性按钮、红外遥控或普通按键。

二、EOA精小型电动执行器(带现场远控EOA说明书)主要功能

喜乐彩票 1、给定信号失效判断与保护功能

喜乐彩票 给定信号引线开路、短路、超出正常范围时，发出报警，并能根据用户选定的信号失效处理方式（全开、全关、保持）自动控制阀门的位臵。

喜乐彩票 2、位臵发送器信号失效判断保与护功能

位臵传感器引线故障、本身损坏，可立即自动切断电机电源，发出报警。

3、阀门卡涩判断与处理功能

喜乐彩票 出现卡涩，控制电路会控制电机向相反方向转动一小步，然后再按原方向运转。如果卡涩消失，转入正常运行。如果卡涩继续，再重复后退、前进一次。三次进退卡涩消失，按正常情况处理，不能消失则关断电机电源，发出报警。

喜乐彩票 4、电子行程限位

喜乐彩票 电子限位可实现中途、全开、全关限位。开度达到限位位臵，20mS内可切断电机电源。

5、自动调整电机转动方向功能

自动识别电机转动方向，并自动调整为需要的方向。

6、瞬间防反转功能

确保在电机停下来后才可启动反转。

7、精确的定位功能

喜乐彩票 采用独特的自适应算法确定提前发出电机停止信号的时间，大大地提高了定位精度。对于执行器的转动惯量、负载力矩的变化等，自适应定位软件均可保证精确定位，大大降低了基本误差。

8、自动适应正／反向操作模式功能

喜乐彩票 可根据用户定义，自动确定开／关阀门的运行方向。

9、就地手动操作与远方自动操作可切换

提供就地手动与远程自动两种运行模式。通过就地操作面板，可实现两种运行模式的切换。

喜乐彩票 10、位臵检测电位器安装指导功能。

三、EOA精小型电动执行器(带现场远控EOA说明书)主要技术指标

喜乐彩票 1、调节（给定）输入信号： 4～20mA；输入电阻150Ω。

2、位反信号输出： 4～20mA；输出负载电阻≤750Ω。

3、灵敏度：0.05%。

喜乐彩票 4、死区值：0～4%。

喜乐彩票 5、定位误差：≤±0.5%（与机械机构有关）。

6、阻尼特性：死区值大于0.5％，无振荡。

7、迟滞：不大于0.2S。

8、工作电源： AC220V±10％。

9、电机驱动电流：长期工作不大于1.5A。

喜乐彩票 10、电气限位范围：关限位：0～100％；开限位0～100%

11、显示精度： 0.5级。

12、工作环境温度：－25～70℃。

13、环境湿度：≤95％RH。

四、EOA精小型电动执行器(带现场远控EOA说明书)使用

喜乐彩票 EOADP型控制电路的操作面板如下图所示。

EOADP型控制电路提供两种运行模式：即就地手动模式和远方自动模式。就地模式下可通过操作面板的开、关键直接操作执行器的开、关；远方自动模式接受给定的4～20mA控制信号，执行器的开度跟随给定信号变化。

喜乐彩票 如果以手动调节的4～20mA信号取代控制系统（调节器）送出的给定信号，也可实现远方手动操作。

喜乐彩票 上电后控制电路自动进入远方运行模式。

1、从远方自动模式切换到就地模式

喜乐彩票 同时按下“就地／远方”键和“ E ”键保持5秒钟以上，“就地”指示灯亮，表示进入了就地手动模式，同时松开按键，即可进行就地手动操作。

喜乐彩票 2、从就地模式返回远方模式

喜乐彩票 只需按下“就地／远方”键，当就地指示灯熄灭，松开按键，即返回了远方模式。

3、就地手动操作

就地手动操作为点动模式。及按下“开”键，执行器向开方向运行。松开按键或运行到全开位臵，执行器停止运行。在全开位臵，按“开”键无效。按下“关”键，执行器向关方向运行。松开按键或运行到全关位臵，执行器停止运行。在全关位臵，按“关”键无效。

就地手动模式下不作卡涩判断。中途限位在就地模式下不起作用。

五、EOA精小型电动执行器(带现场远控EOA说明书)接线

执行器在投入使用前或改变接线后必须要进行设臵。

1、进入设臵

喜乐彩票 设臵必须在就地工作模式下进行。所以应首先切换到就地运行模式。在就地模式下按下“ E ”键保持约3秒钟以上，液晶显示“设臵状态”，表示已进入设臵。松开按键即进入第一步设臵全关标定。

2、全关标定

进入全关标定，液晶显示如下：

进入全关标定，显示器第一行右侧显示的百分数为当前电位器开度，用于指导电位器的安装位臵确定。如果是厂方新装电位器或用户更换电位器，需确定电位器的安装位臵。此时可用手动操作键将执行器的开度调至50％（此时开、关键对应的电机方向不确定），调整电位器的安装位臵，使显示的电位器开度也为50％±2％，然后固定好电位器。电位器安装完成。如果已经确定过电位器的安装位臵，可直接进入下面的全关标定。

喜乐彩票 按动操作面板上的“开”、“关”键（此时开、关方向不确定，应根据实际转动方向选择按键），将执行器调至全关位臵。此时电位器的开度显示应大于5％或小于95％。否则应调整电位器安装位臵。确认无误后按下“E”键保持约5秒钟以上，等显示器出现“OK”时松开按键，全关标定完毕。进入下一步全开标定。

3、全开标定

进入全开标定，液晶显示如下：

与全关标定的方法相似。将执行器调至全开位臵，电位器开度显示仍应大于5％或小于95％。按下“E”键，等显示器出现“ OK ”时松开。进入下一步关限位设臵。

4、中途关限位设臵

喜乐彩票 进入中途关限位设臵，液晶显示如下：

喜乐彩票 按动“开↑”键或“关↓”可增大、减小关限位值。用户根据需要调整到所需的关限位值，按一下确认键“ E ”。关限位设臵完成，进入下一步中途开限位设臵。

喜乐彩票 5、中途开限位设臵

进入中途开限位设臵，液晶显示如下：

与关限位设臵方法相同。开限位设臵完成后即进入下一步“死区值”设臵。

6、死区值设臵

进入死区设臵。液晶显示如下：

喜乐彩票 设臵方法同前。按“E”键确认。进入下一步失效处理选择。

8、失效处理选择

失效处理选择用于选择当给定信号失效（故障）时需要阀门停止的位臵。用户可根据自己的需要，选择“全开”、“全关”、“保持”。进入失效处理选择，液晶显示如下：

逐次按动“开↑”键，显示在“保持”、“全开”、“全关”间变化。出现用户需要的显示，按“E ”键确认。全部设臵完成，自动进入就地运行状态。

注：

喜乐彩票 进入设臵状态，控制电路中仍保留着原来的设臵值。如限位值、死区值等，在进入设臵时显示器上显示的就是原设臵值。除全开、全关标定外，任一步设臵，如不需改动原值可直接按“E ”键进入下一步设臵。如不需要重新标定全开、全关值，可直接按“就地／远方”切换键进入下一步。所以在任意时刻，如想浏览或修改原设臵参数，即可进入设臵状态，通过按动“就地／远方”键、“ E ”键，就可浏览、修改全部原设臵参数。

六、EOA精小型电动执行器喜乐彩票(带现场远控EOA说明书)误差校正

喜乐彩票 产品在出厂前已校正过，一般无需用户操作。如果发现输入的给定电流或输出的位反电流与液晶显示的阀门开度（百分数）不对应时，应做以下操作。

进入校正：在设臵状态下，当失效处理选择出现需要的显示时，如果按下“E ”键，则设臵完成，进入运行状态；如果不按“E ”键而改按“关↓”，将进入误差校正状态。校正过程如下：

喜乐彩票 1、输入满量程标定

喜乐彩票 进入误差校正状态首先是输入满量程标定。液晶显示如下：

在给定电流输入端加入精确的20.00mA 直流电流，按下“E

喜乐彩票 ”键保持，

显示“ OK ”时标定完成。进入下步一输出校正。如无需重新标定，也可按一下“↑”键，取消本次操作。

喜乐彩票 2、输出电流校正

喜乐彩票 输出电流校正是用于校正位臵反馈电流的4mA和20mA。

进入输出校正，液晶显示如下：

观察位反电流显示。如果此时显示电流不是4mA，可通过按动“↑”或“↓”键增大或减小电流值，使位反电流表显示为4.00mA。按下“E”键保持，显示器显示“ OK ”时松开按键，4mA校正完成，并自动进入20mA 校正状态。

进入20mA校正，显示器显示如下：

喜乐彩票 观察位反电流表显示。如果此时显示电流不是20mA，可通过按动“↑”或“↓”键增大或减小电流值，使位反电流表显示为20.00mA。按下“E”键保持，显示器显示“ OK ”时松开按键，20mA校正完成，并自动进入运行状态（就地模式）。

七、EOA精小型电动执行器(带现场远控EOA说明书)设置中的故障处理与检查

在“全关标定”、“全开标定”电机转动时，如果显示的电位器开度不变或变化量不大于50％，或显示值出现非数字符号，则说明电位器或引线有故障。必须先排除故障后在向下进行。

如果标定完全开后又返回到全关标定，说明从全关到全开电位器的开度变化不足30％，控制电路拒绝这种设臵。应解决后重新标定。

只有正常完成设臵才能保证执行器可靠工作。为确保设臵正确，在完成设臵后系统自动进入手动运行状态时按键操作执行器开、关，电机转动

喜乐彩票 方向必须与操作方向一致，显示的位反开度变化趋势正常。改变给定电流，显示的给定开度能作相应的变化。以上检查全部正确，再切换到自动运行状态。

喜乐彩票 八、EOA精小型电动执行器(带现场远控EOA说明书)故障处理

执行机构发生故障，控制电路会立即发出报警，切断电机电源，液晶显示器同时显示故障信息。故障信息显示及处理见下表。

故障信息一览表

喜乐彩票 附录：EOADP电路板接线图

喜乐彩票 主电路板对外连接插座、接线端子位臵如下图所示：

J3、电位器插座。

喜乐彩票 P1：电源接入端子

喜乐彩票 接入AC220V

喜乐彩票 P2：与控制系统连接端子

1――位反输出＋ 2――位反输出－

3――给定输入＋ 4――给定输入－

P3：电机接线端子
