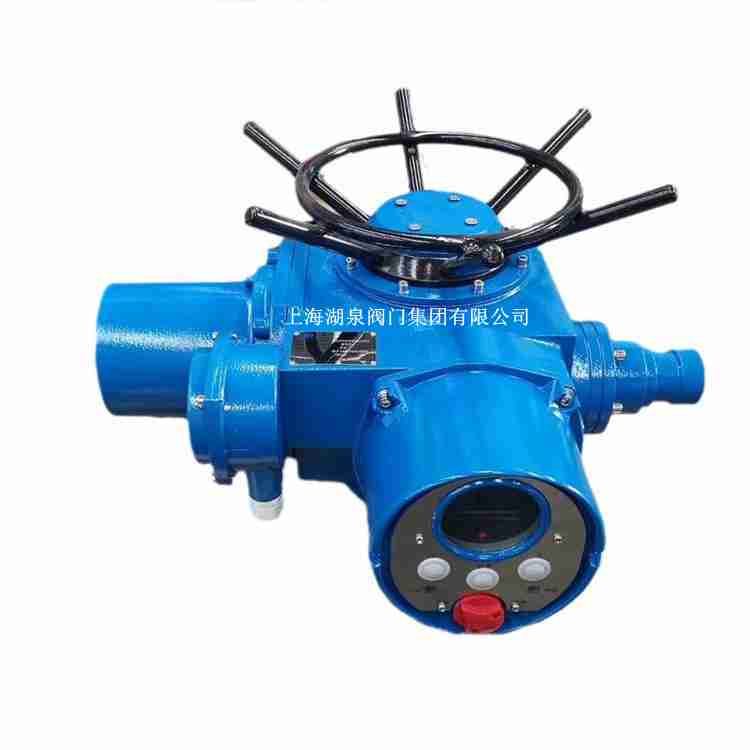

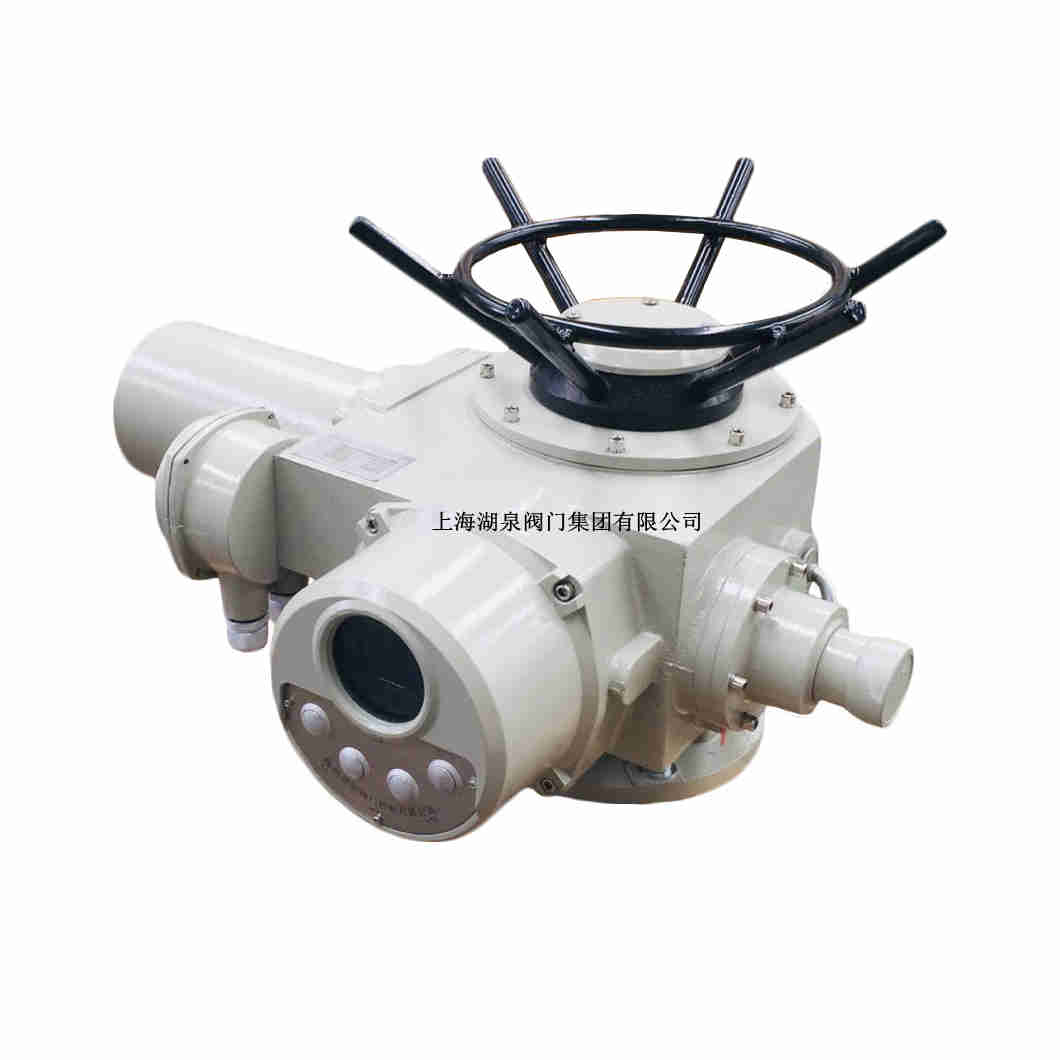

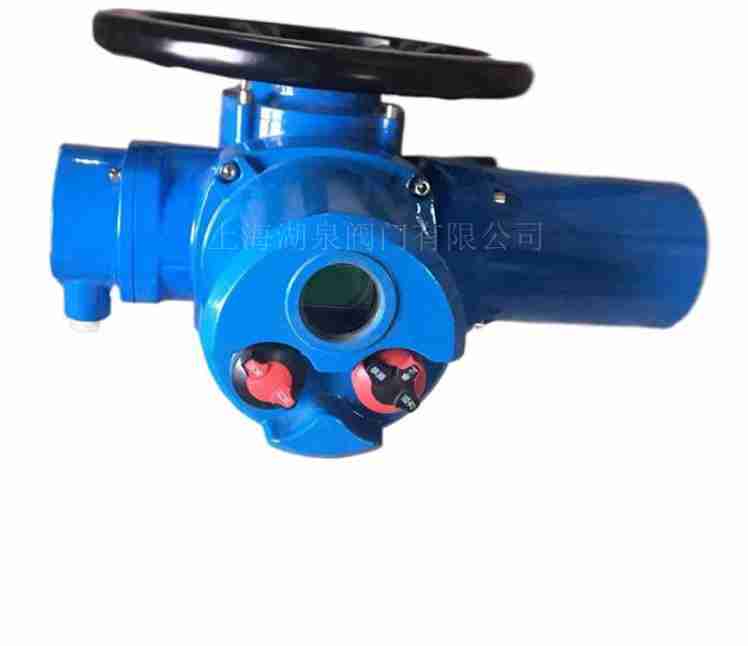

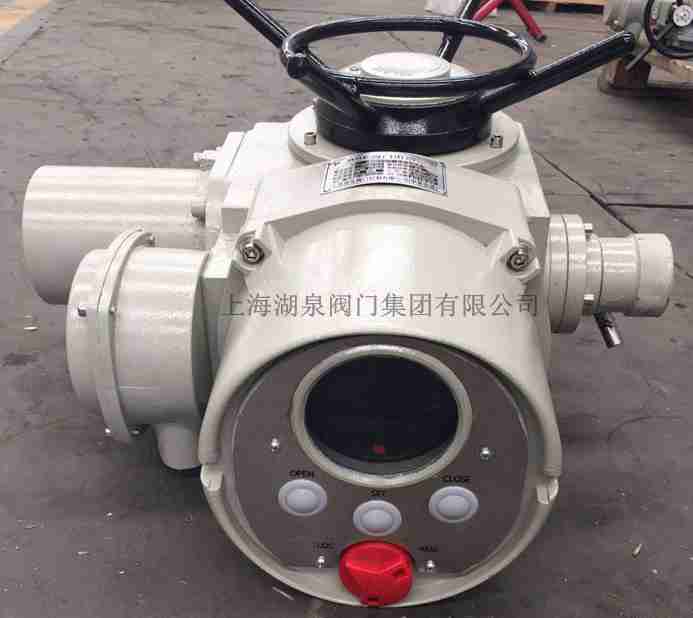

喜乐彩票Z20多回转一体化型电动执行器 DZW系列DZW20-24多圈回转电装结构: 阀门电动装置由六个部分组成,电机,减速器,控制机构,手电动切换机构于轮部件及电气部分主导产品: DZW多回转系列电动装置、DQW部分回转系列阀门电动装置、罗托克机型电动执行器、西门子机型2SA3/2SQ3系列执行器、精小型BR系列执行器、液晶显示摇控电动装置、非侵入式电动装置、智能电动执行器，DZW20-24智能一体化阀门电动装置 特点: 1、采用大规模的数字集成芯片,功能强大,精度等级高。 2、机电一体化设计,体积小,重量轻。 3、采用专业的压力传感器测量输出轴的...是多回转类阀门实现开启、关闭或调节的驱动装置,本装置适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀...电动执行机构产品技术规范 本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定;隔爆型的性能符合GB3836.1-2000标准。

DZW120-24阀门电动装置,额定电压380V,输出转矩1200NM,输出转速24r/min,配套阀门电机功率4kw,DZW/Z系列户外型阀门电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。DZW系列多回转电动装置...DZW90-24,DZW120-24,DZW180-18,DZW250-18,DZW350-18s,DZW350-18,DZW500-12多回转户外型阀门电动装置概述:DZW/Z多回转户外型阀门电动装置(又称电动执行机构、电动执行器、电动头)产品实行三包,售后...主要的产品型号：Z10-24W，Z15-24W，Z20-24W，Z20-18W，Z30-24W，Z30-18W，Z45-24W，Z60-24W，Z90-24WZ120-24W，Z180-18W，Z250-18WZ350-18W，Z500-18W。DZW10，DZW15，DZW20，DZW30，DZW45，DZW60，DZW90，DZW120，DZW180，DZW250，DZW350，DZW500，ZA10-18，ZA15-18，ZA20-18，ZA30-18，ZA45-18，ZA60-18，ZA90-18，ZA120-18，ZB10，ZB15，ZB20，ZB25，ZB30，ZB40，Z5，ZC60，ZC90，ZC120，ZC180，ZC250ZW10，ZW15，ZW20，ZW30，ZW45，ZW60，ZW90，ZW120，ZW180，ZW250，ZW350ZW10-24，ZW15-24，ZW20-24，ZW30-24，ZW45-24，ZW60-24，ZW90-24，ZW120-24，ZW180-18，ZW250-18，ZW350-18DZW10-DS1，DZW15-DS1，DZW20-DS1，DZW30-DS1, DZW45-DS1，DZW60-DS1，DZW90-DS1，DZW12-DS1, DZW10-DSI，DZW15-DSI，DZW20-DSI，DZW30-DSI, DZW45-DSI，DZW60-DSI，DZW90-DS1I，DZW12-DSIDZW10-24，DZW15-24，DZW20-24，DZW30-24，DZW45-24，DZW60-24，DZW90-24，DZW120-24，DZW180-18，DZW250-18，DZW350-18s，DZW350-18，DZW500-12多回转户外型阀门电动装置，主要销售【DZW20-24-A00-DS1-ZTD10】,是《DZW20-24-A00-DS1-ZTD10》在线销售服务商。

喜乐彩票 型号规格	公称转矩（N·m）	喜乐彩票 公称推力（KN）	zui大阀杆直径（mm）	zui大转圈数（圈）	手动 速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	喜乐彩票 0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150					24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300					喜乐彩票 18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 喜乐彩票 (20:1)	24/36	1.1/1.5	110
Z60	600					24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200					24/36	3/4	142
喜乐彩票 Z180	1800	325	70	150	喜乐彩票 22.5:1	18/24	4/5.5	250
Z250	2500					18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	喜乐彩票 18/24	7.5/10	330
Z500	5000					18/24	10/15	350

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

注2：当产品提供四层计数器时，zui大转圈数为表1转圈数×10

喜乐彩票 3.4.2电机技术参数见表2

表2

功率KW	0.12	喜乐彩票 0.25	0.37	喜乐彩票 0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	1.03	喜乐彩票 1.38	2.2	2.62	4	4.12	喜乐彩票 5.25	7.9	8.87	喜乐彩票 12.05	喜乐彩票 15.6	20.5	喜乐彩票 26.6

电源：电机为三相交流，380V（特殊订货660V或220V）,50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

工作环境：

喜乐彩票 环境温度：-20~+60℃（特殊订货-40~+80℃）。

喜乐彩票 相对湿度：≤90%（25℃时）。

喜乐彩票 防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：户外型和防爆型为IP65（特殊订货IP67）。

工作制：短时15分钟（特殊订货30分钟）。
