阀门电动装置DZW60-24T说明书，型号代表含义

[ 2024-07-29 ]

本系列电装具有功能全、性能可靠、控制系统、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

电动装置按防护类型分：有户外型和隔爆型；

按控制方式分：有常规型、整体型和整体调节型；

按连接型式分：有转矩型、电站型和推力型。

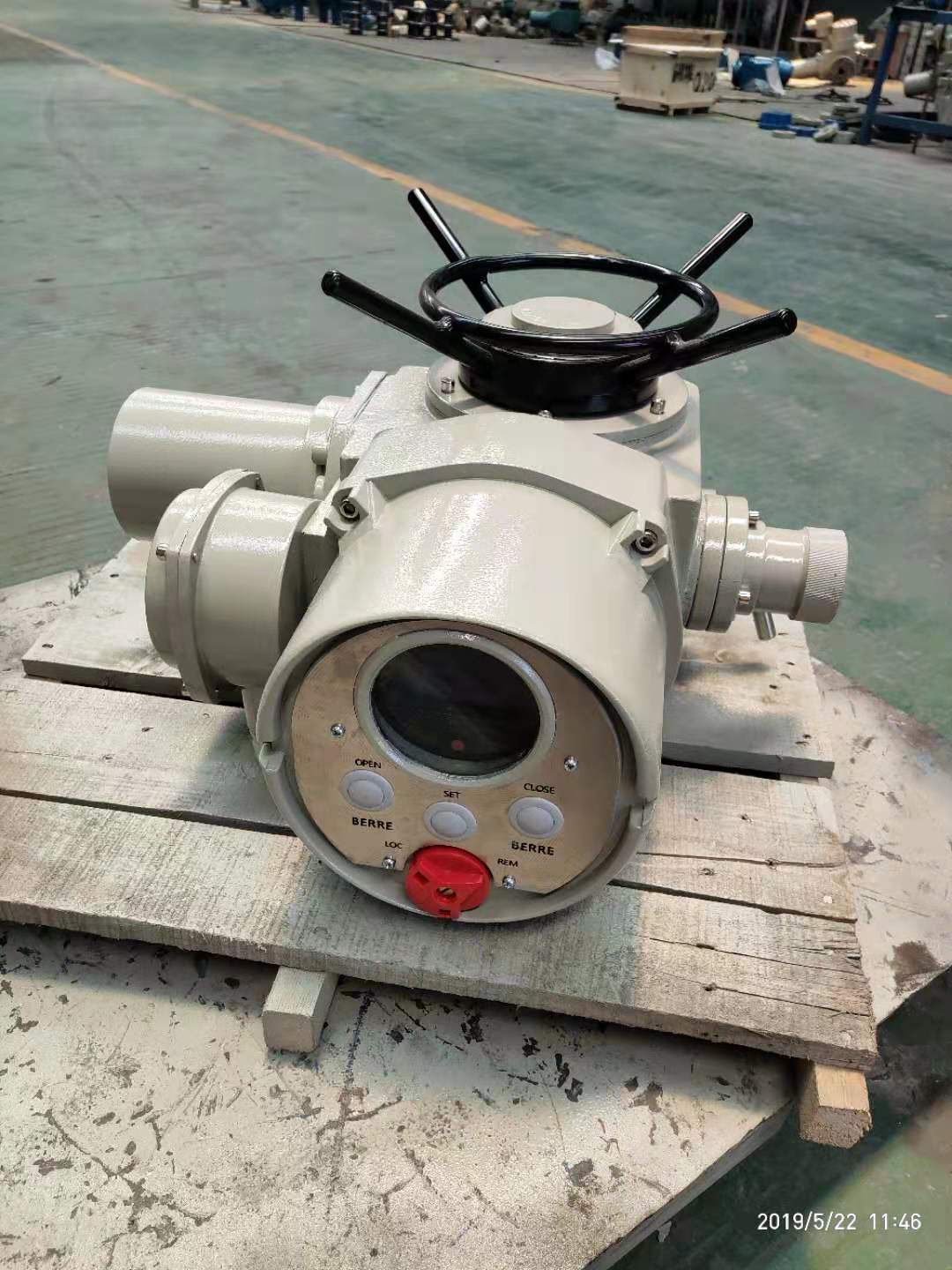

执行器

电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手—电动切换机构、手轮及电气部分组成。其传动原理如图所示。

注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和YBDF隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！
执行器厂家

喜乐彩票 3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

喜乐彩票单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

喜乐彩票 3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

喜乐彩票 3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟（特殊订货30分钟）。

3.4.1 型号规格和主要性能参数见表1

喜乐彩票表1

喜乐彩票型号规格	公称转矩（N·m）	喜乐彩票公称推力（KN）	阀杆直径（mm）	喜乐彩票转圈数（圈）	手动速比	输出转速（r/min）	电机功率（KW）	喜乐彩票参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	喜乐彩票 24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	喜乐彩票 24/36	喜乐彩票 0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	喜乐彩票 0.37/0.55	55
Z30	300	100	40	60	1:1	喜乐彩票 18/24	喜乐彩票 0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	喜乐彩票 24/36	喜乐彩票 1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 喜乐彩票 (25:1)	24/36	喜乐彩票 2.2/3	139
Z120	1200	200	60	120	1:1 喜乐彩票 (25:1)	24/36	3/4	142
喜乐彩票 Z180	喜乐彩票 1800	325	70	150	喜乐彩票 22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	喜乐彩票 22.5:1	喜乐彩票 18/24	喜乐彩票 5.5/7.5	255
Z350	喜乐彩票 3500	700	80	150	20:1	18/24	喜乐彩票 7.5/10	330
喜乐彩票 Z500	喜乐彩票 5000	700	80	150	20:1	18/24	10/15	350

喜乐彩票注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）

注2：当产品提供四层计数器时，转圈数为表1转圈数×10

3.4.2电机技术参数见表2

表2

功率KW	喜乐彩票 0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
电流A	0.57	喜乐彩票 1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	喜乐彩票 20.5	26.6

执行器厂家
DZW60-24T型号代表的含义是推力型阀门电动装置，‌适用于多回转阀门电动装置。‌DZW60-24T型号中的“DZW”部分代表阀门电动装置的类型，‌其中“D”可能代表电动装置，‌“Z”可能代表直线运动或推力型装置。‌数字“60”可能是该型号的特定标识或性能指标，‌而“-24T”中的“24”可能表示某种技术规格或参数，‌而“T”可能表示该装置具有特定的推力特性或适用于某种特定的应用场景。‌这种型号命名方式通常用于标识产品的类型、‌规格和性能，‌以便于分类、‌采购和使用。‌DZW60-24T型号的阀门电动装置主要用于阀门的开启、‌关闭或调节控制，‌适用于闸阀、‌截止阀、‌隔膜阀、‌柱塞阀、‌节流阀、‌水闸门等多种类型的阀门。‌这种装置通常被视为对阀门实现远程控制、‌集中控制和自动控制的重要驱动设备，‌具有功能全面、‌性能可靠、‌控制系统灵活、‌体积小、‌重量轻、‌使用维护方便等特点。‌
