阀门电动装置DZW30-18/24W说明书及接线图

[ 2024-07-30 ]

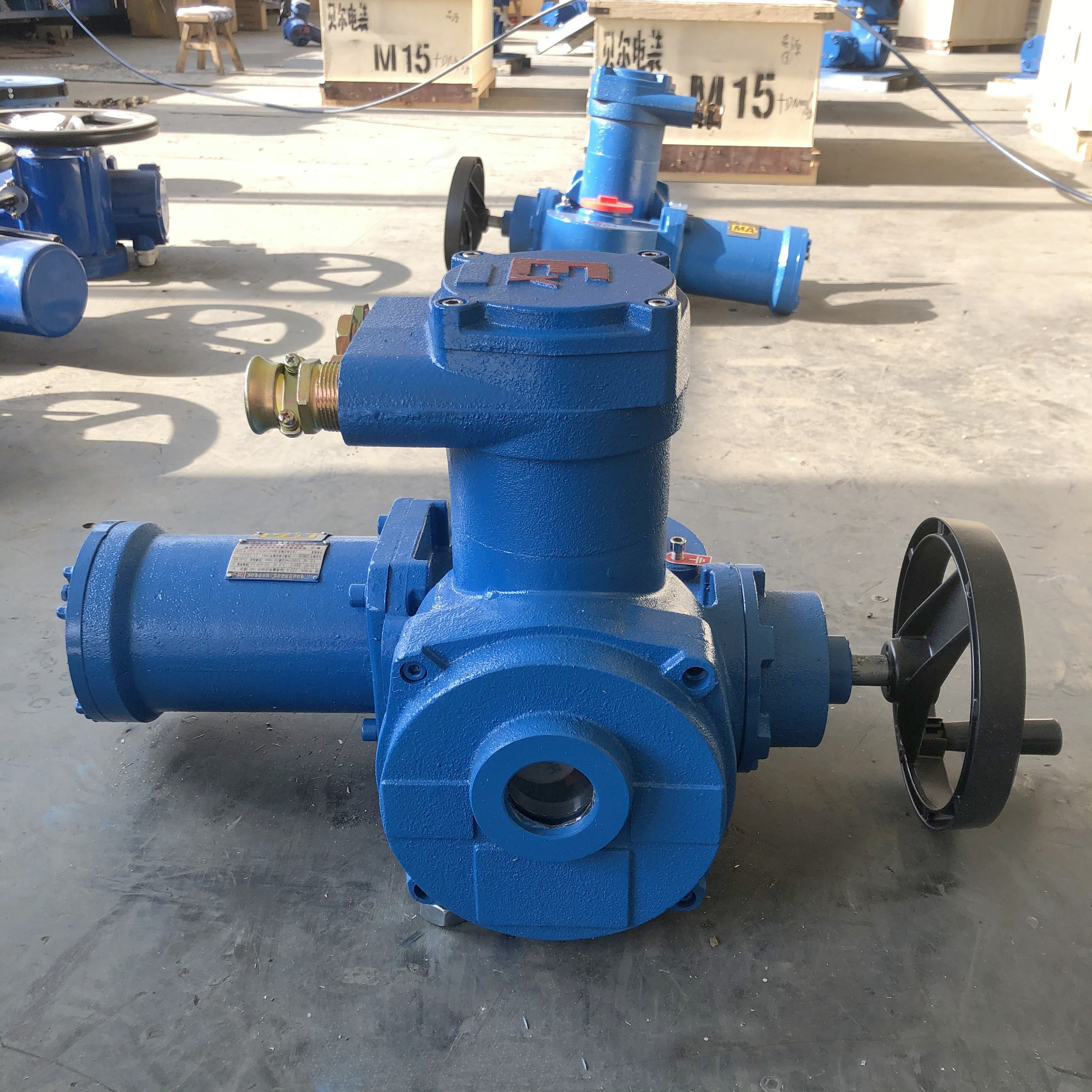

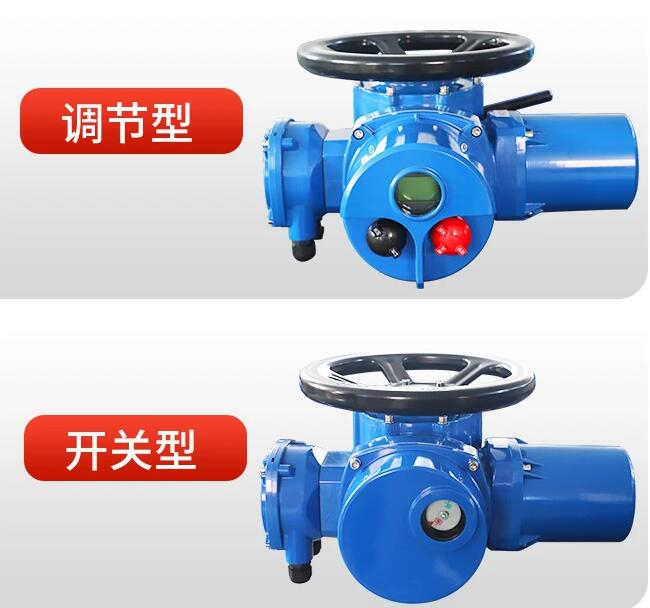

阀门电动装置DZW30-18/24W说明书及接线图:阀门电动装置通称为DZW型。适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的*的驱动装置。他们具有功能全、性能可靠、控制系统、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、脱硫除尘、污水处理等行业。多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。按连接型式，还分为转矩型和推力型。

执行器
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。

型号示例：

喜乐彩票 1、 DZW30I-18/50：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，*大转圈数50，户外型。

喜乐彩票 2、DZB45T-24/120S：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，*大转圈数120，隔爆型。

3、 DZBT120-24/80：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min，*大转圈数80圈，隔爆整体调节型。

连接尺寸

型号	转矩型JB2920												推力型GB12222
型号	法兰号	D	D1	D2 喜乐彩票 (H9)	h1	f	h	d1	d2	d	n	α	法兰号	D	D1	D2 (F8)	f	d1 max	d	L	n	α
DZW5/10/15	2	145	120	90	2	4	8	30	45	M10	4	喜乐彩票 45°	F10	125	102	70	3	T28	M10	40	4	45°
DZW5/10/15	2I	115	95	75			6	26	39	M8			F10	125	102	70	3	T28	M10	40
DZW20/30	3	185	160	125			10	42	58	M12			F14	175	140	100	4	T36	M16	55
DZW20/30	3I	145	120	90			8	30	45	M10			F14	175	140	100	4	T36	M16	55
喜乐彩票 DZW45/60	4	225	195	150		5	12	50	72	φ18			F16	210	165	130	5	T44	M20	70
DZW90/120	5	275	235	180			14	62	82	喜乐彩票 φ22			F25	300	254	200		T60	M16	90	8	喜乐彩票 22.5°
DZW90/120	5I	230	195	150			12	50	72	喜乐彩票 φ18			F25	300	254	200		T60	M16	90
DZW180/250	7	330	285	220	3	6	16	72	98	喜乐彩票 φ26			F30	350	298	230		T70	M20	110
DZW350/500	8	380	340	280	3	6	20	83	118	喜乐彩票 φ22	8	22.5°	F35	415	356	260		T80	M30	150

电动执行器

3. 工作环境和主要技术参数

3.1 电源：常规：单相220V、三相380V，远程DC24V （50HZ）

特殊：单相110V、三相415V、660V，（50HZ、60 HZ）

3.2 工作环境：

3.2.1环境温度：-20~+60℃(特殊订货-60~+80℃)。

3.2.2相对湿度：95%（25℃时）。

喜乐彩票 3.2.3.1户外型用于无易燃/易爆和无腐蚀性介质的场所；

3.2.3.2隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境

为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。

型号规格	转矩 (N·m)	推力 (KN)	喜乐彩票 *大阀杆直径(mm)	手动速比	喜乐彩票输出转速 (r/min)	喜乐彩票电机功率喜乐彩票 (KW)	电流喜乐彩票 (A)	参考重量(Kg)
DZW5	50	20	28	1:1	喜乐彩票 12/36	喜乐彩票 0.12/0.18	喜乐彩票 0.57/0.83	28
喜乐彩票 DZW10	100	40	28	1:1	18/36	0.25/0.37	喜乐彩票 1.03/1.38	45
喜乐彩票 DZW15	喜乐彩票 150	40	28	1:1	18/36	0.37/0.55	1.38/2.2	46
DZW20	喜乐彩票 200	喜乐彩票 100	40	喜乐彩票 1:1	18/36	喜乐彩票 0.37/0.75	1.38/2.62	56
DZW30	300	喜乐彩票 100	40	喜乐彩票 1:1	18/36	0.55/1.1	2.2/4	58
DZW45	450	150	48	1:1/20:1 或20:1	24/36	喜乐彩票 1.1/1.5	4/4.12	喜乐彩票 110
DZW60	600	喜乐彩票 150	48	喜乐彩票 1:1/20:1 喜乐彩票或20:1	喜乐彩票 24/36	1.5/2.2	4.12/5.25	112
喜乐彩票 DZW90	喜乐彩票 900	200	60	喜乐彩票 1:1/25:1 或25:1	24/36	2.2/3	5.25/7.9	喜乐彩票 140
DZW120	1200	200	60	喜乐彩票 1:1/25:1 或25:1	24/36	3/4	喜乐彩票 7.9/8.87	142
DZW180	1800	325	70	喜乐彩票 22.5:1	18/36	4/7.5	8.87/15.6	250
DZW250	2500	325	70	喜乐彩票 22.5:1	18/36	5.5/10	喜乐彩票 12.05/20.5	255
DZW350	3500	700	80	20:1	喜乐彩票 18/24	喜乐彩票 7.5/10	15.6/20.5	330
DZW500	喜乐彩票 5000	喜乐彩票 700	80	20:1	18/24	10/15	20.5/26.6	350
