矿用隔爆型一体式阀门电动装置ZBK20-24说明书方便安装阀门电动装置 ZBK20-24/380矿用隔爆型一体式阀门电动装置多回转开关型阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。开关型阀门电动装置适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。 本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。方便安装阀门电动装置 ZBK20-24/380矿用隔爆型一体式阀门电动装置型号表示方法防护/爆等级：W户外型；B隔爆型；Z整体型；T整体调节型。输出轴圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分） 连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf?m产品型式：多回转电动装置方便安装阀门电动装置 ZBK20-24/380矿用隔爆型一体式阀门电动装置工作环境和主要技术参数1 电源：常规，三相380V（50Hz）特殊，三相660V、415V（50Hz 、60Hz）；单相220V、110V（50Hz 、60Hz）2 工作环境：2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。2.2 相对湿度：≤95%（25℃时）。2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的性气体混合物。2.4 防护等级：IP55（特殊订货IP65、IP67）。3 工作制：短时10分钟（特殊订货30分钟）。开度指示机构的调整在调整好力矩、行程的基础上调整现场开度指示机构，方法如下：1） 移动转圈数调整齿轮至所需的转圈数位置；2） 挂上电位器齿轮，拧紧电位器固定螺母并确定电位器齿轮的紧定螺钉是松开的；3） 手动或电动关闭阀门并面对指示盘观察电位器齿轮的旋向；4） 关到位后转动关向指示盘使标志对准指针；5） 按所观察电位器齿轮的旋向转动电位器轴至临近终端的位置，拧紧紧定螺钉；6） 电动或手动操作阀门至全开位置，保持关向指示盘不动，旋转开向指示盘使标志对准指针；7） 电动操作阀门检查闪光灯，阀门开的过程中红灯闪光，全开时红灯长亮；阀门关的过程中绿灯闪光，关到位时绿灯长亮。





ZJK隔爆兼本安一体化阀门电动装置，是我公司针对国家Ⅰ类防爆行业设计的阀门专用控制产品，主要用于启闭件做直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，叠加变速箱后可以控制蝶阀、球阀，用于对阀门的开启、关闭、调节。是阀门实现远控、集控和自控必不可少的驱控装置。目前煤矿使用的电动阀门，都是基本矿用防爆型电动阀加矿用防爆控制箱，占地大、控制电缆多、安装不便、控制工能少、可靠性差。ZJK隔爆兼本安型一体式阀门电动装置，采用非侵入式结构，单片机编程，485通讯接口，运行数据打印等，具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

  

喜乐彩票 产品的性能符合GB3836.1-2010爆炸性环境第1部分：设备 通用要求、GB3836.2-2010   爆炸性环境第2部分：由隔爆外壳“d”保护的设备、GB3836.4-2010爆炸性环境第4部分：由本质安全型“i”保护的设备》及JB/T8529-1997《隔爆型阀门电动装置技术条件》GBT28270-2012《智能型阀门电动装置》的规定，可广泛应用于煤矿井上、井下的管道阀控系统中。

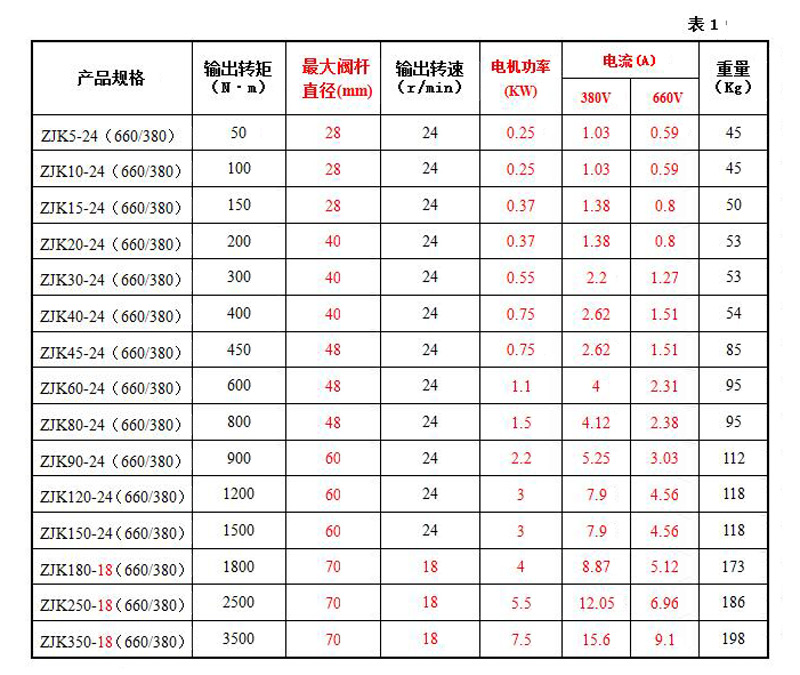

规格型号	额定三相电压(V)	输出额定转矩 (N•m)	阀杆直径 (mm)	手动 速比	输出转速 喜乐彩票 (r/min)	电机功率 喜乐彩票 (kW)	输出轴 转圈数	参考重量 喜乐彩票 (kg)
喜乐彩票 ZB10	喜乐彩票 AC380/660	100	28	32:1	24	0.25	150	50
喜乐彩票 ZB15	AC380/660	150	28	喜乐彩票 32:1	24	喜乐彩票 0.37	150	50
ZB20	AC380/660	200	40	喜乐彩票 32:1	18	喜乐彩票 0.37	150	53
ZB30	喜乐彩票 AC380/660	300	40	喜乐彩票 32:1	18	0.55	150	53
喜乐彩票 ZB45	喜乐彩票 AC380/660	450	48	25:1	24	1.1	150	85
喜乐彩票 ZB60	AC380/660	600	48	喜乐彩票 25:1	24	1.5	150	95
ZB90	AC380/660	900	60	喜乐彩票 25:1	24	2.2	150	112
ZB120	AC380/660	1200	60	喜乐彩票 25:1	24	3	150	112

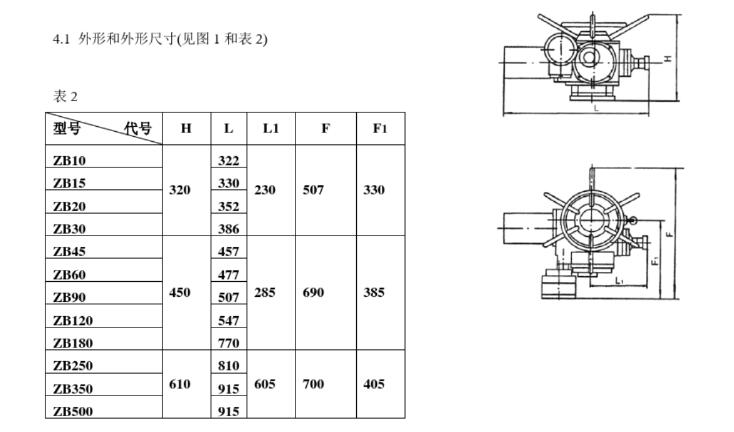

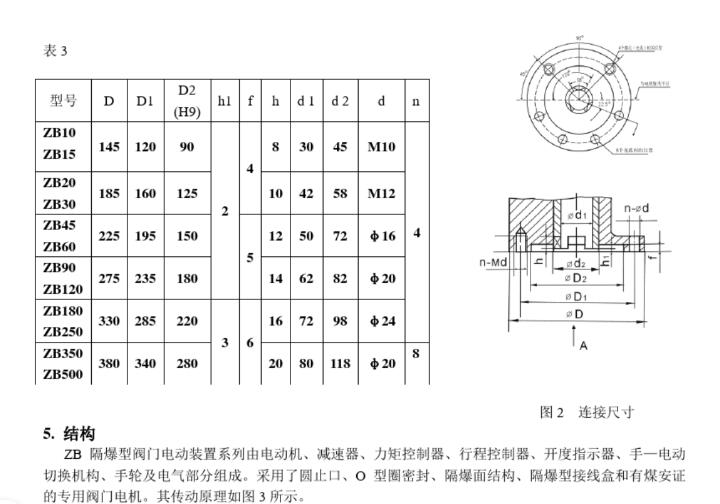

工作原理及工作特性
ZJK系列电动装置采用隔爆外壳，把可能因产生火花、电弧的电路部分与壳体外爆炸性气体混合物隔开，从而达到隔爆的目的。隔爆接合面参数符合GB3836.2-2010的规定，电缆引入装置符合GB3836.1-2010的规定。


 使用环境：
  a) 环境气压：86kPa～110kPa；
  b) 环境温度：-10℃～+40℃；
  c) 空气平均相对湿度：不大于95％（+25℃）；
  d) 煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋水和溅水场合；
  e）无强烈震动和冲击的地方；
  f) 无破坏金属和绝缘材料的腐蚀性气体的地方。
技术参数：
  a)额定工作电压：AC660V或AC380V
  b)额定工作频率：50Hz
  c)开关量输入信号电平：本安DC24V     本安
  d)输入信号电流、阻抗：电流DC 4mA～20mA ib  输入阻抗250Ω
  e)输出信号电流、负载：电流DC 4mA～20mA ib  负载阻抗＜700Ω
  f)485通讯接口
  g)工作制：短时10分钟工作制
  h)安装方式：垂直或水平安装方式。
