请问z942h-100电动阀门什么意思

[ 2022-10-24 ]
请问z942h-100电动阀门什么意思
z----闸阀
9-----电动
4-----法兰连接
2-----明杠楔式刚性双闸板
h-----密封面材质是13Cr系列合金钢
100---kg压力
可以叫电动高压闸阀、电动法兰式双闸板闸阀请问z942h-100电动阀门什么意思

产品型号
Z 9 4 2 H - 16 C
类型 传动方式 连接形式 结构形式 密封材料   公称压力 阀体材料

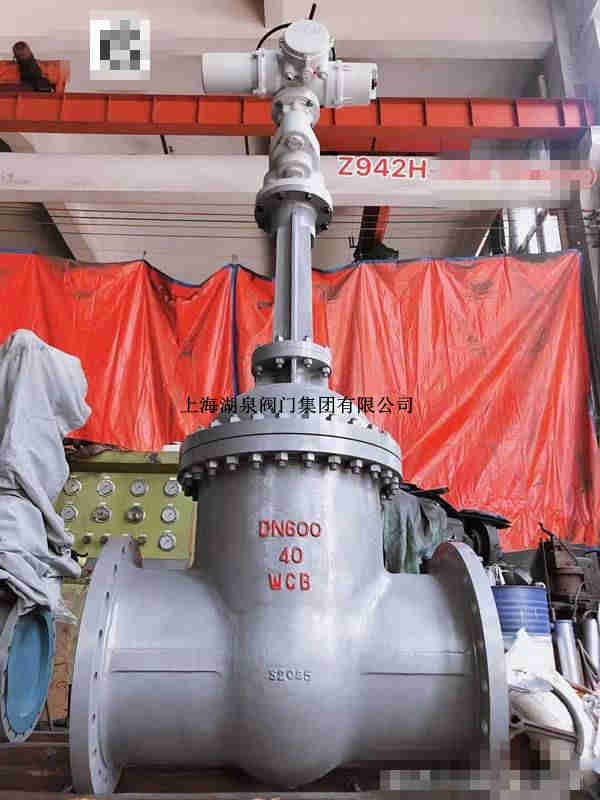

电动阀门z942
编号说明
1 类型代号 Z 闸阀
2 驱动方式 4 正齿轮 5 锥齿轮 6 气动 9 电动
3 连接形式 1 内螺纹 4 法兰式 6 对焊式
4 结构形式 0 明杆弹性楔式单板 1 明杆楔式单板 2 楔式双闸板 3 平行单板
5 密封面材料 X 橡胶 H 合金不锈钢 Y 硬质合金 N 尼龙
6 公称压力 单位Bar   ＝ 0.1 MPa
7 阀体材料 C 碳钢 P 铬镍不锈钢 R 铬镍钛不锈钢 I 铬钼钢

z942h-100电动阀门什么主要性能参数
Z942H-100、Z942H-100I型电动楔式双闸板闸阀主要性能参数
型号 PN 工作压力/MPa 适用介质 适用温度
/℃		 阀体、阀盖、支架、闸板 阀杆 密封面材料 填料
Z942H-100 100 10.0 水、蒸 汽、油品 ≤200 碳素钢 铬不锈 钢 堆焊铁 基合金 石棉石墨/柔性石墨
Z942H-100I 100 10.0 蒸汽、 油品 ≤350 铬钼合金钢 铬钼钛 不锈钢 堆焊硬 质合金 柔性石墨

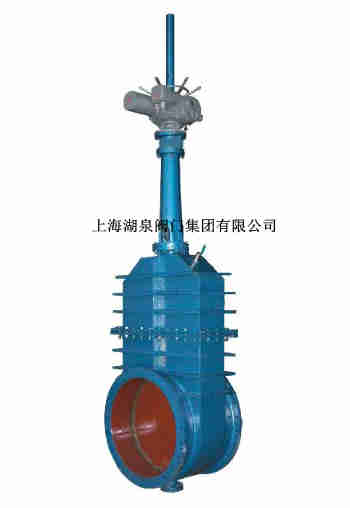

 z942电动阀门

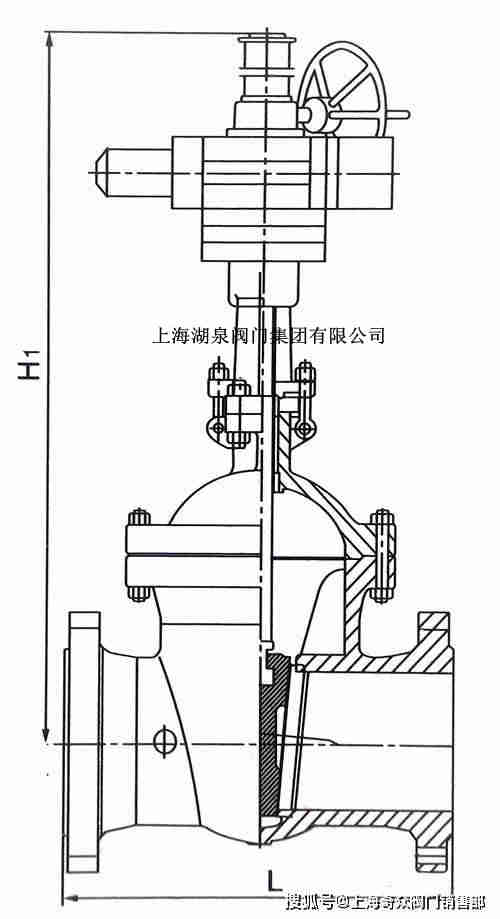

z942h-100电动阀门什么主要外形及结构尺寸
Z942H-100、Z942H-100I型电动楔式双闸板闸阀主要外形及结构尺寸(mm)
DN L D D1 D2 D6 b z×φd H 重量/kg
125 400 310 250 210 176 42 8×φ34 616 230
150 450 350 290 250 204 46 12×φ34 670 300
200 560 430 360 312 260 52 12×φ41 730 456
225 650 470 400 362 287 56 12×φ41 865 745
250 650 500 430 382 312 60 12×φ41 865 762
