电动阀门的正确接线方法和图解

[ 2023-07-03 ]

电动阀门的正确接线方法和图解？电动阀一般交由电动执行机构及阀门连接起来,几经安装调试后才成为电动阀。它不仅可以实现开关作用，调节型电动阀还可以实现阀位调节功能。电动执行器的行程可分为:90°角行程和直行程两种，特殊要求还可以满足180°、270°、360°全行程。由角行程的电动执行器配合角行程的阀使用，实现阀门90°以内旋控制管道流体通断;直行程的电动执行器配合直行程的阀使用，实现阀板上下动作控制管道流体通断。2、电动阀使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的的开关、调节...电动阀: 电动阀:电动调节阀(可以控制开度。可连续调节阀门)与电动阀(只能控制开关不能控制开度),交流一般3根线,火线、零线、地线。电磁阀:智能开关阀门不能控制开度。通电开,断电自动关闭复位。电动调节阀接线:电源2根,开度控制2根,开度反馈2根,共六根。

电动阀门执行器按电源电压一般可分交流(AC110V、AC220V、AC380V),直流(DC24V、DC12V),按控制方式分为有源开关式、无源开关式、电位计型、防爆型、调节型等。

喜乐彩票通过下面不同的接线图：

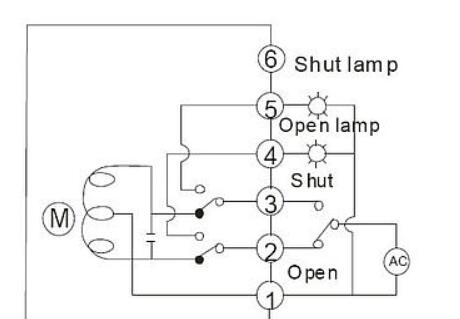

1、有源开关式，普通开关型带有源灯指示接线图

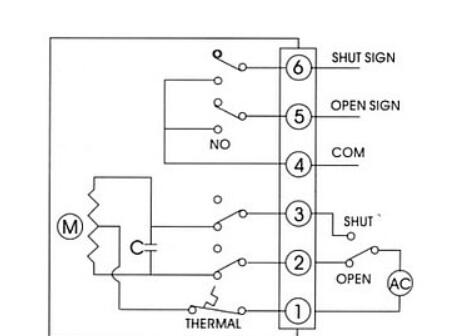

2、无源开关式，开关型无源触点型带反馈接线图

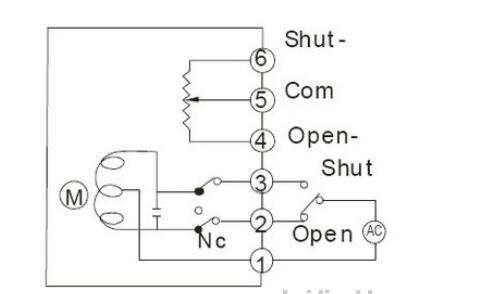

3、开度式电位计型，开关型带开度式接线图

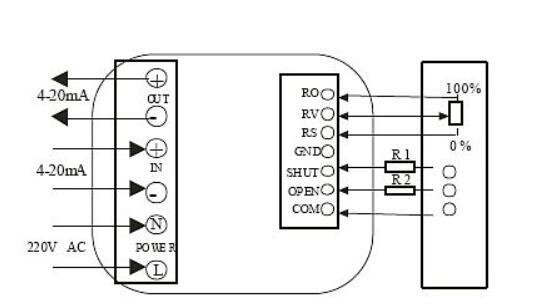

4、智能调节式，输入输出4-20mA，智能调节型接线图
5、交流AC380V，带无源触点反馈，380V电源接线图

电动阀的接线方法通常包括以下步骤：1. 确定控制器的电源和电压：在接线之前，需要确定控制器的电源和电压，确保电动阀与控制器的电源和电压相同。2. 连接阀体：将电动阀与管道连接，并确保紧固。3. 接线：将电动阀的三根电线分别接到控制器对应的接线端子上。其中，一根为正极，一根为负极，还有一根为控制信号线。具体接线方法可按照电动阀和控制器的说明书进行连接。4. 调试：接线完成后，需要对电动阀进行调试。首先，确保控制器和电动阀的电源连接正确；其次，通过控制器发送信号，测试电动阀是否能够正常工作；最后，检查管道连接处是否漏水。需要注意的是，在接线过程中，要遵循安全操作规程，确保操作人员和设备的安全。

接线方式：三线制电动阀有F/R/N三条线，F代表正向动作(或者open动作)控制线，R代表反向动作(或者close动作)控制线，N代表地线。

电动阀特点：

结构十分简单，使用寿命。2.适用于几乎所有介质，粘度最大600mm2/s（厘斯）。3.耐高温、耐化学腐蚀。4.防爆费用低，

接线就明：
白线：电源共用端
红线：电动阀开电源
蓝线：电动阀关电源
绿线：信号反馈共用端
黄线：阀门关时输出信号电源（220V）
黑线：阀门开时输出信号电源（220V）
（黄与黑线根据需要选择，简单反馈只需接其中上根就好了）

如果是AC220V电源的，应该是7根线。1根公共线，1根开线，1根闭线，2根控制线，2根反馈线。如果是DC24V电源的，就是6根线。2根电源线，2根控制线，2根反馈线。
